66/5

Rinvii ad angolo per uso intermittente




• Rapporti di trasmissione disponibili: 1:1 - 1:2 (standard) - 2:1 (disponibile nelle versioni «A»-«B»-«C»).

• Rapporti 1/2 e 2/1 sono disponibili solo con ingranaggi spiroidali.

• Corpo in alluminio, anodizzato; alberi in acciaio inox AISI 303.

• Coppia trasmissibile 12 Nm. Carico radiale 25 kg - carico assiale 2,5 kg..

• Modelli:

- Versione «A» con 2 uscite; peso 330 g.

- Versione «B» con 3 uscite; peso 520 g.

- Versione «C» (rotazione contraria) con 3 uscite; peso 535 g.

- Versione «D» con 3 uscite, 2 ad albero cavo passante; 520 g.

- Versione «E» con 4 uscite, 2 ad albero cavo passante; peso 600 g.

•  Alberi di uscita standard: M= maschio Ø10 / F = femmina Ø10.

Disponibile a richiesta:





▪ Alberi di uscita: maschio Ø14 / femmina Ø12 - Ø14 nelle versioni «A»-«B»-«C».

▪ Corpo in acciaio inox AISI 303.

▪ Modelli con ingranaggi conici a dentatura spiroidale disponibili in tutte le versioni nel rapporto 1/1.

▪ Flangia di accoppiamento lato macchina FL-M.

▪ Flangia con albero maschio per indicatori di posizione FL-OP/EP.










Photogallery



                                                          ESEMPI DI APPLICAZIONE

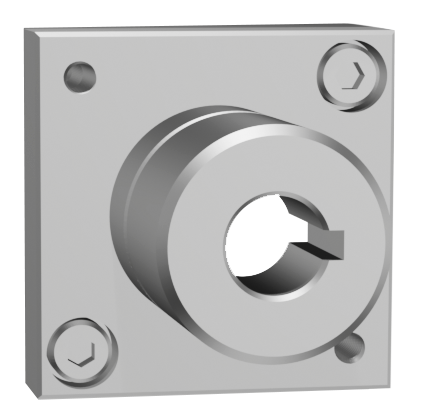

ALBERI DI USCITA DISPONIBILI

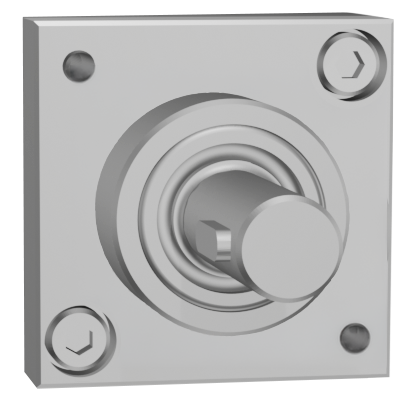

 M = maschio

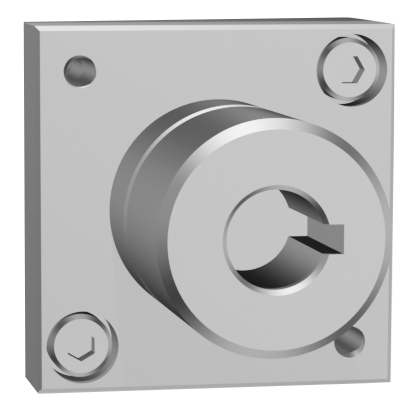

 F = femmina
 F = femmina passante (solo per versione ⟪D⟫)

DIMENSIONI D'INGOMBRO
 VERSIONE ⟪A⟫ - M-M

VERSIONE ⟪A⟫ - M-F

VERSIONE ⟪A⟫ - F-F

VERSIONE ⟪B⟫ - M-M-M

VERSIONE ⟪B⟫ - F-M-M

VERSIONE ⟪C⟫ - M-M-M con rotazione contraria

 VERSIONE ⟪C⟫ - M-F-F con rotazione contraria

 VERSIONE  ⟪C⟫ - F-M-M con rotazione contraria

VERSIONE ⟪C⟫ - F-F-F con rotazione contraria

VERSIONE ⟪D⟫ - M-F-F con femmina passante

VERSIONE ⟪D⟫ - F-F-F con femmina passante

VERSIONE ⟪D⟫ - F-F(ø10CH3)-F(ø10CH3) con femmina passante
VERSIONE ⟪D⟫ - M-F(ø10CH3)-F(ø10CH3) con femmina passante
  VERSIONE ⟪E⟫ - M-M-M-M

VERSIONE ⟪E⟫ - F-F-F-F

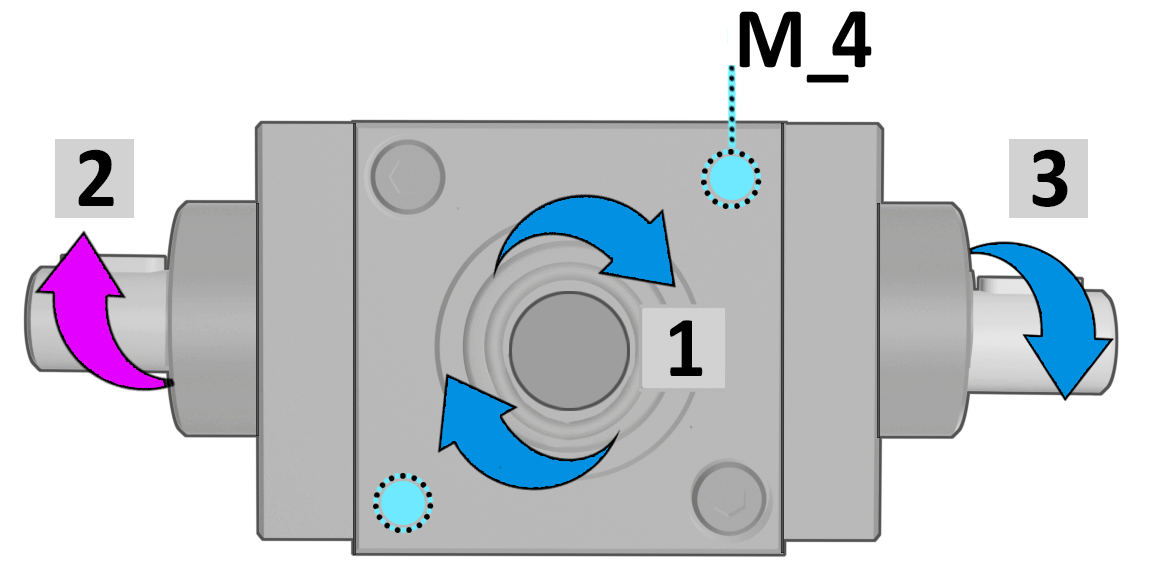

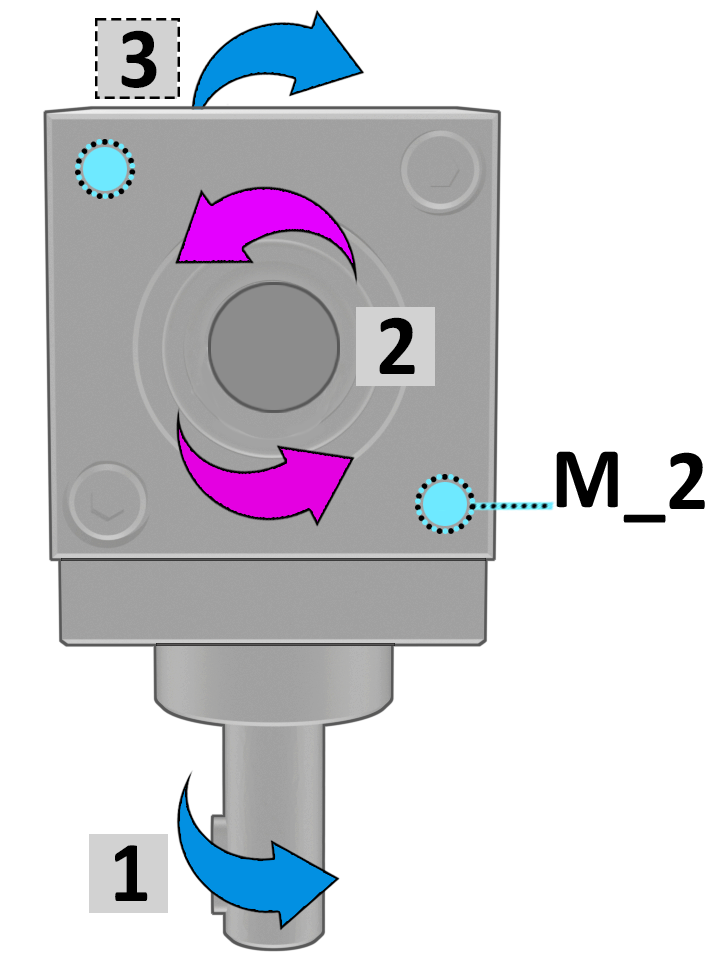

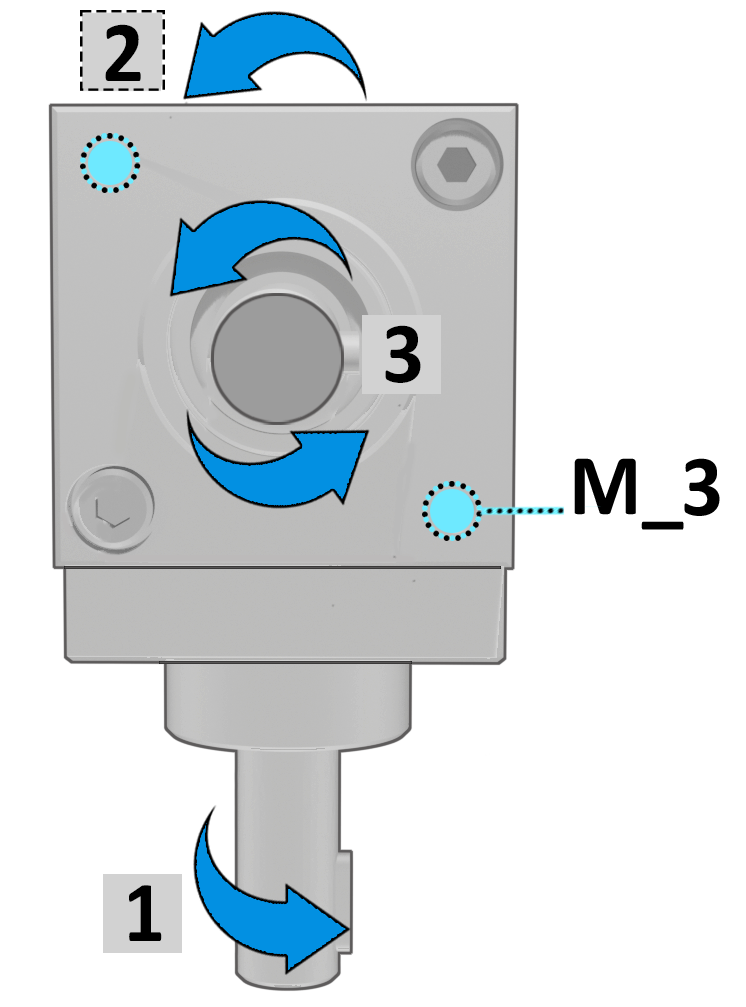

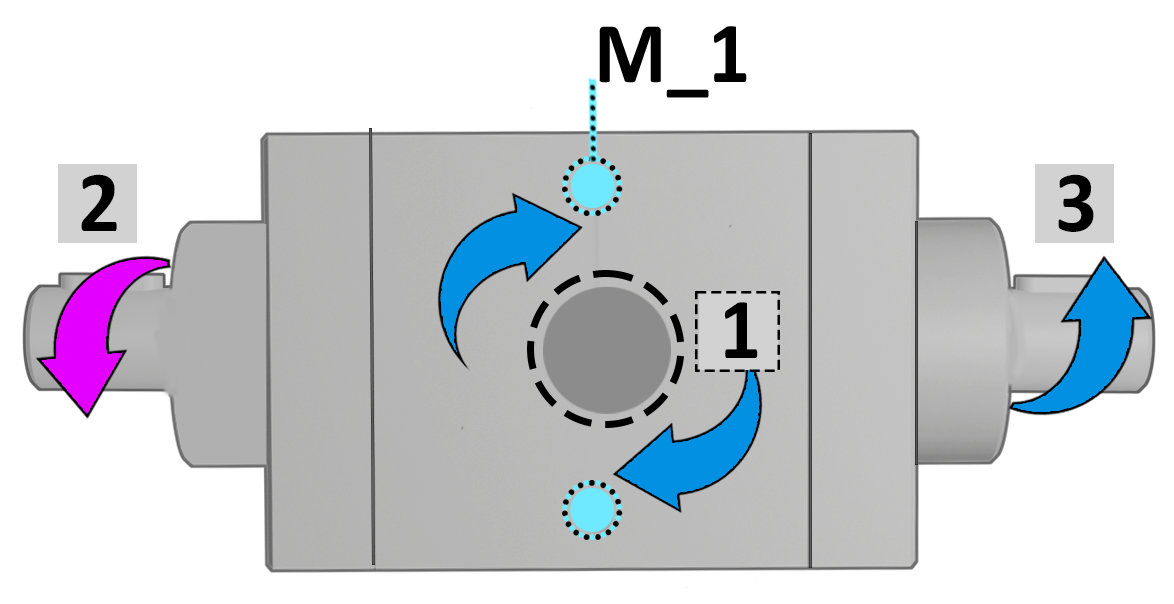

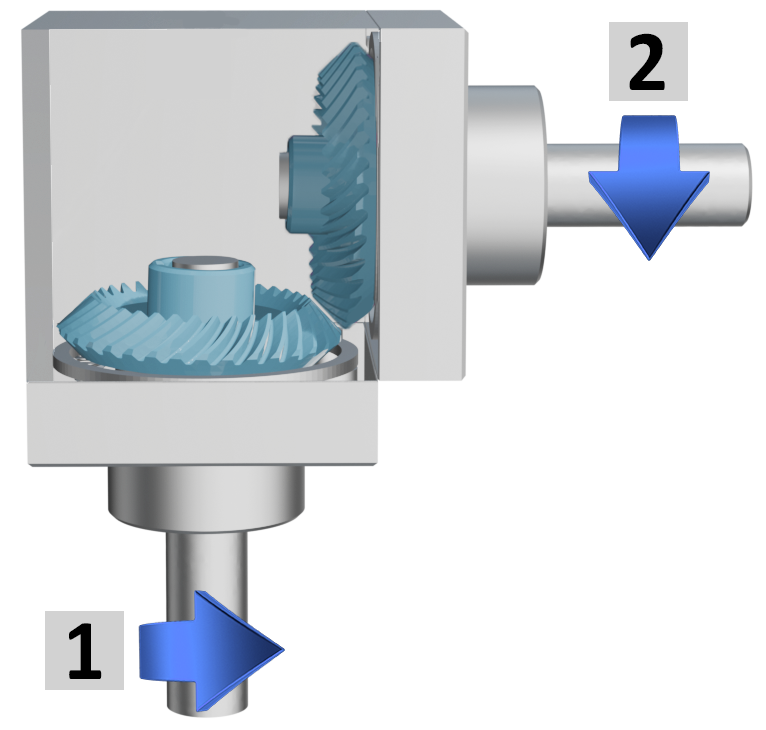

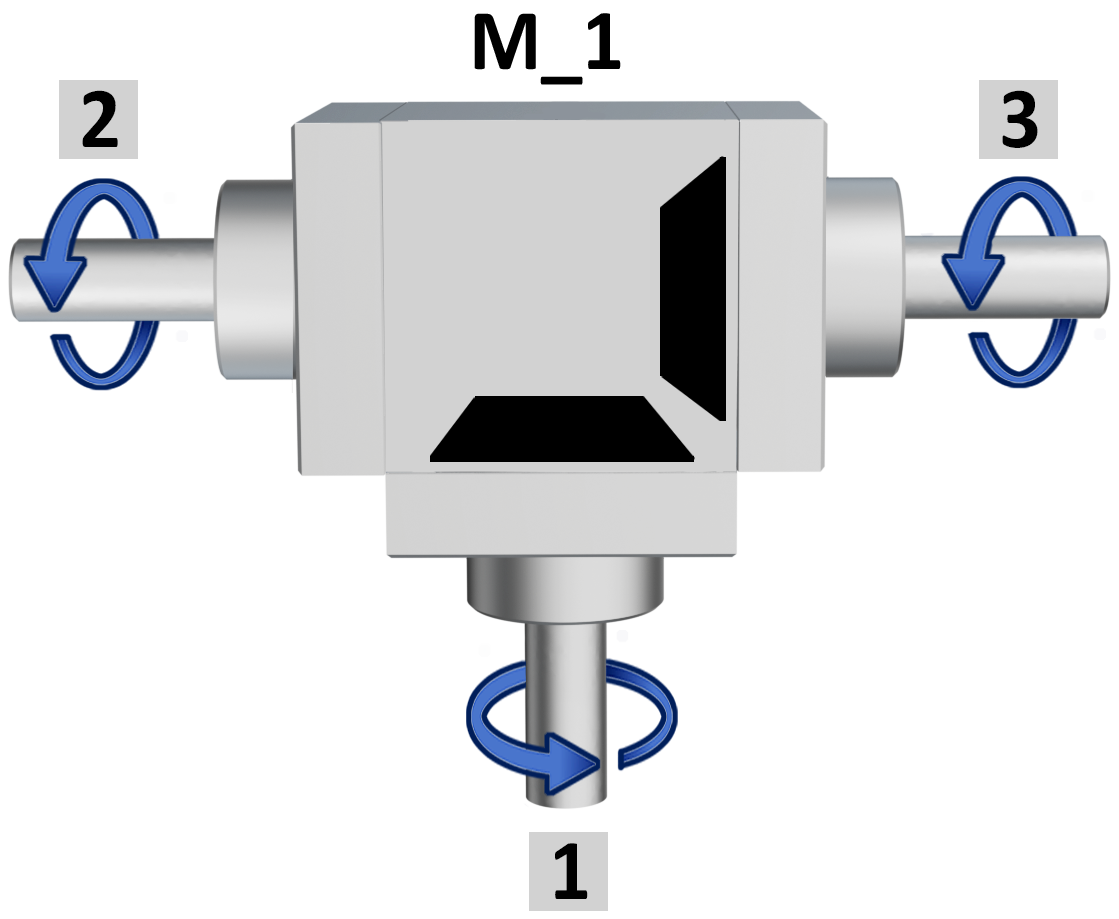

FORMA COSTRUTTIVA E SENSO DI ROTAZIONE
⟪A⟫ ⟪B⟫ ⟪C⟫
⟪D⟫  ⟪E⟫
Il senso di rotazione dipende dalla forma costruttiva e dal posizionamento; vedi "Dimensioni d'ingombro" .

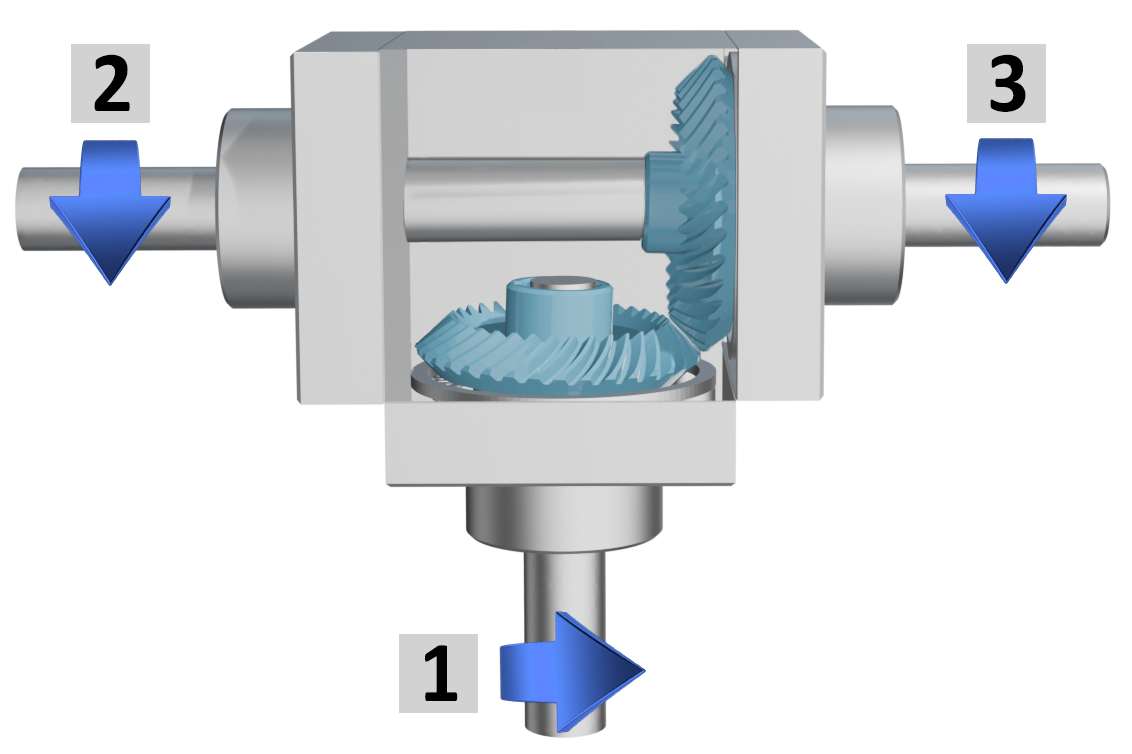

RAFFIGURAZIONE DEGLI INGRANAGGI

  Ingranaggi conici dritti  Ingranaggi conici spiroidali ‹SP›
Adatti per carichi e
velocità moderate
 Adatti per carichi superiori del 30% e
velocità elevate

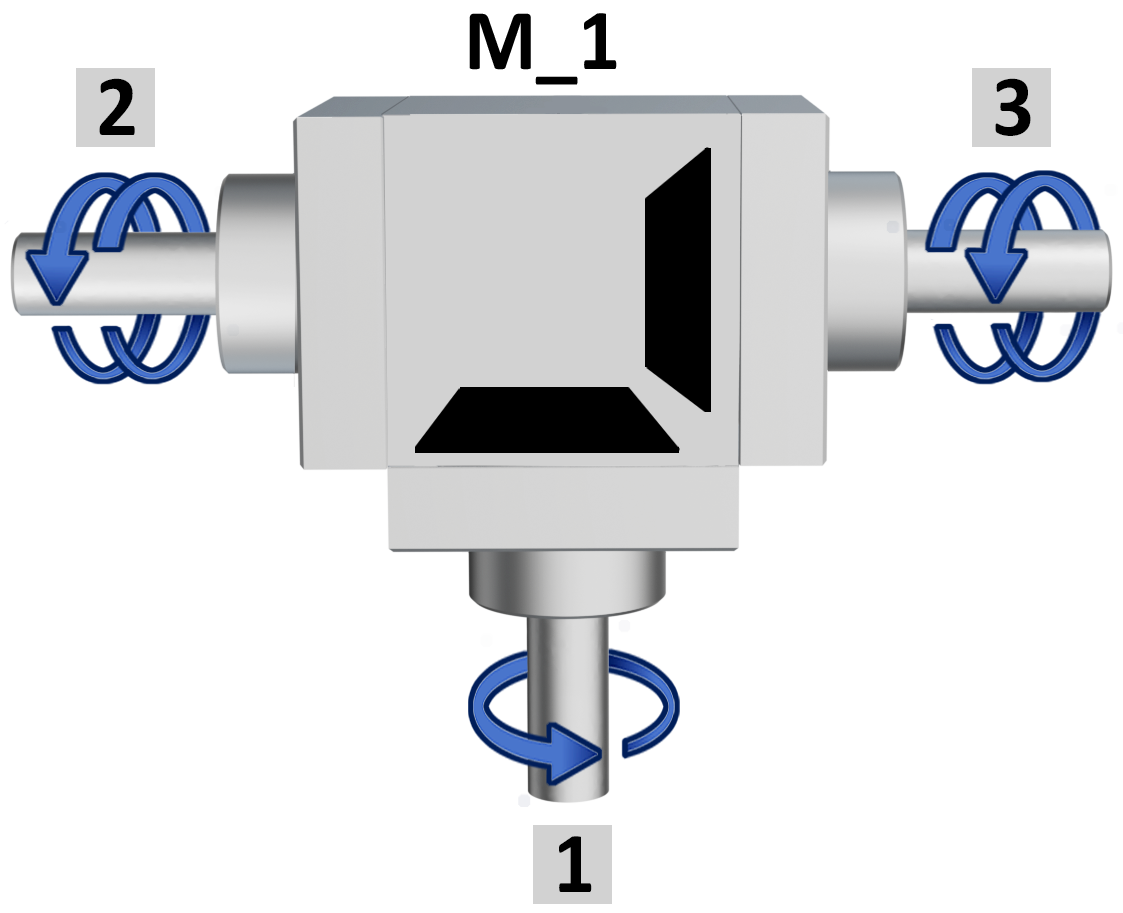

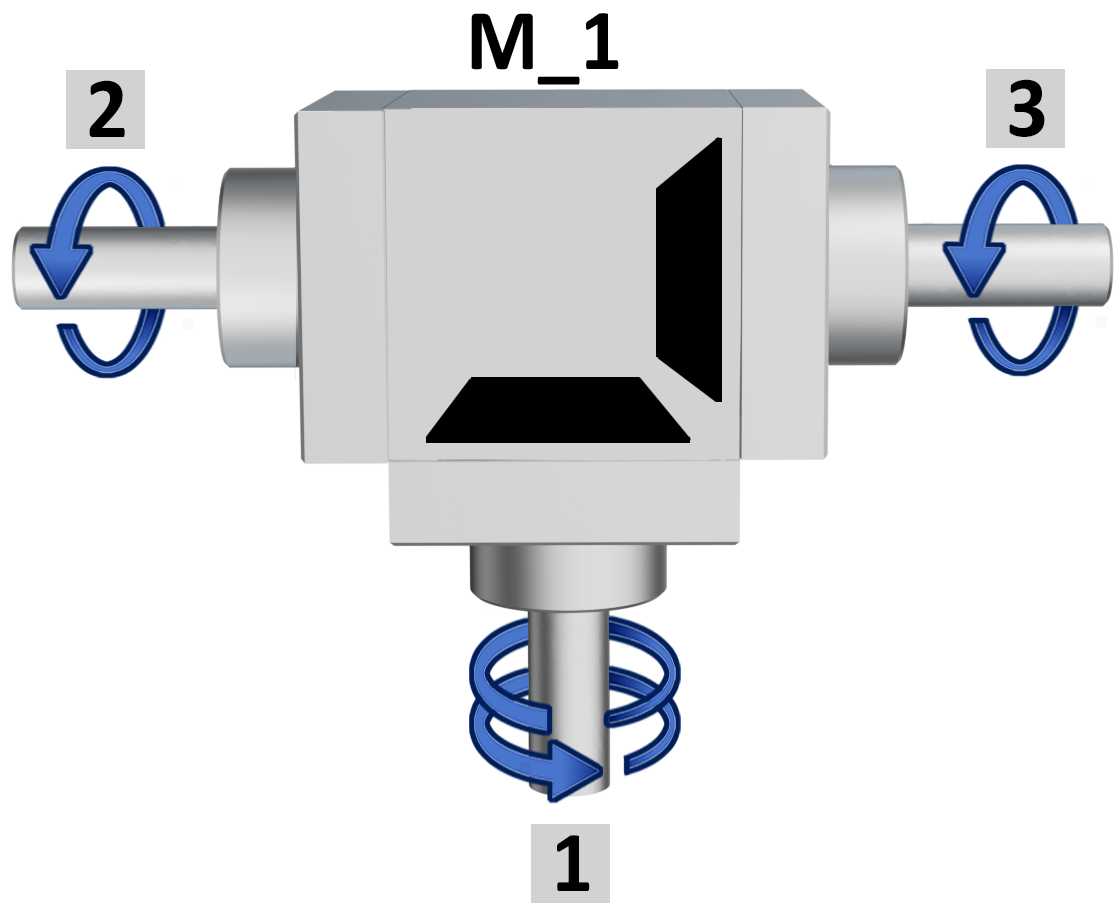

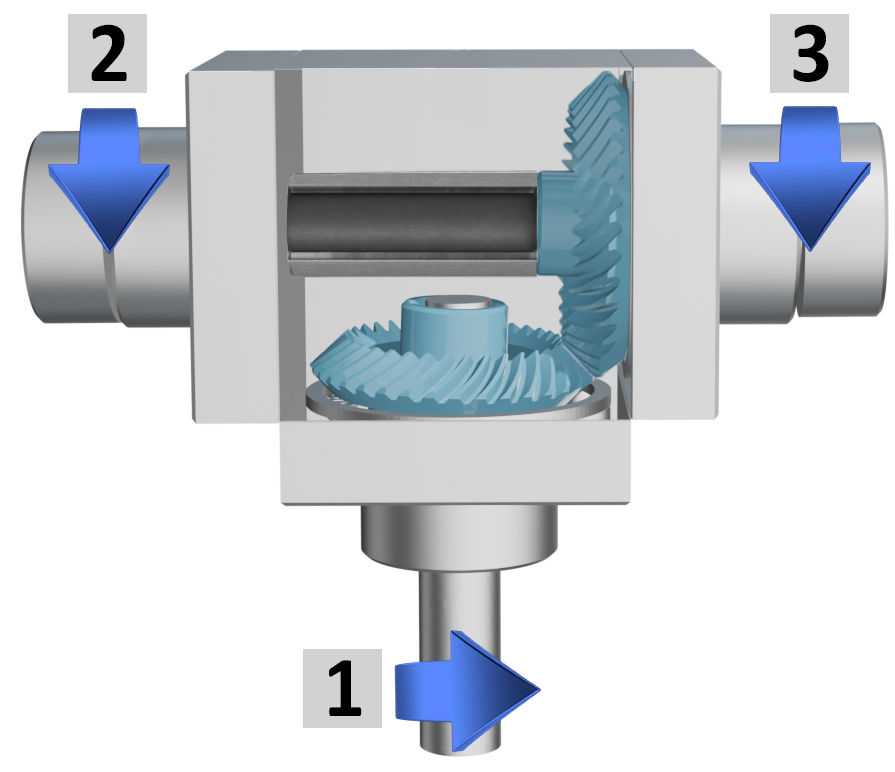

RAFFIGURAZIONE DEI RAPPORTI DI TRASMISSIONE





Il rapporto è determinato dall'albero 1, raffigurato opposto ai fori di fissaggio M_ .

esempio: rapporto 1:2

esempio: rapporto *2:1

albero 1 = 10 rpm

albero 1 =  5 rpm

albero 2 =   5 rpm

albero 2/3 = 10 rpm
  * non disponibile nella versione «D»

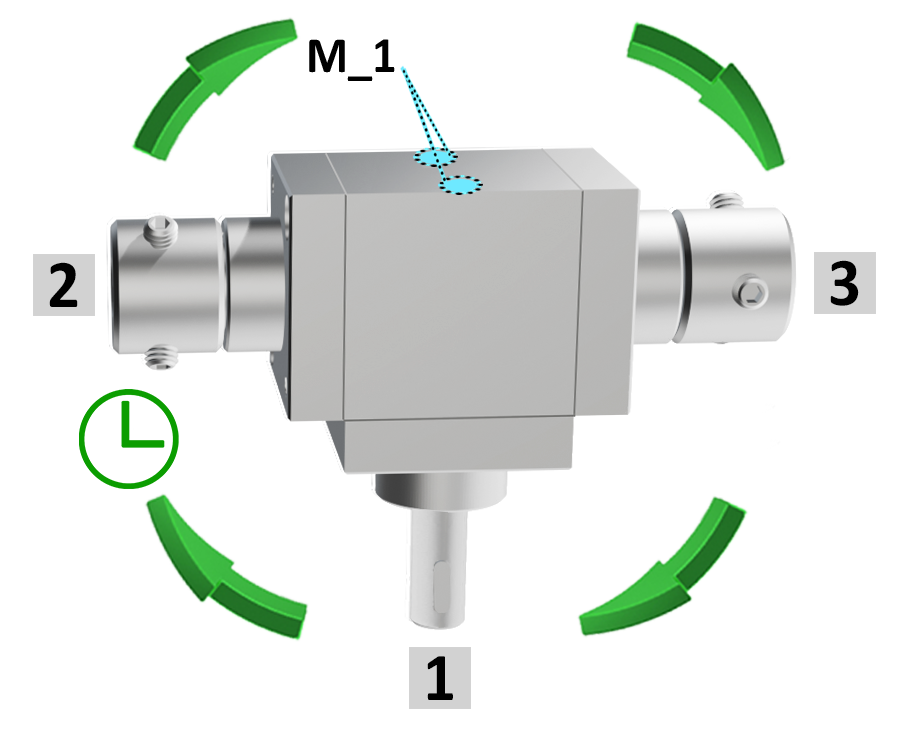

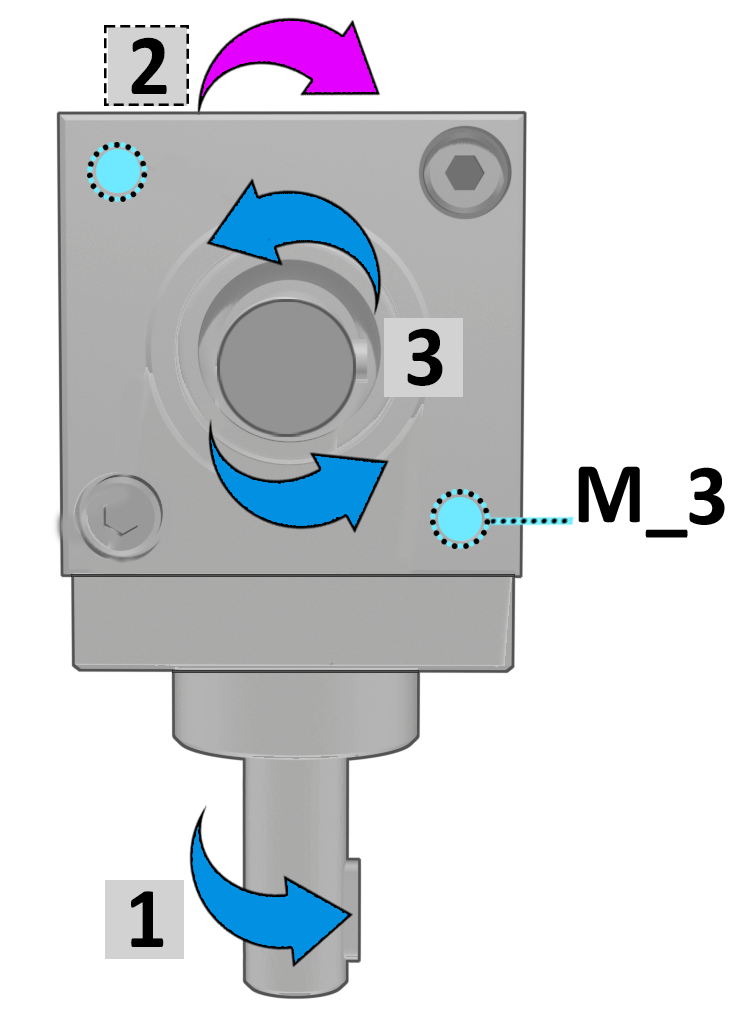

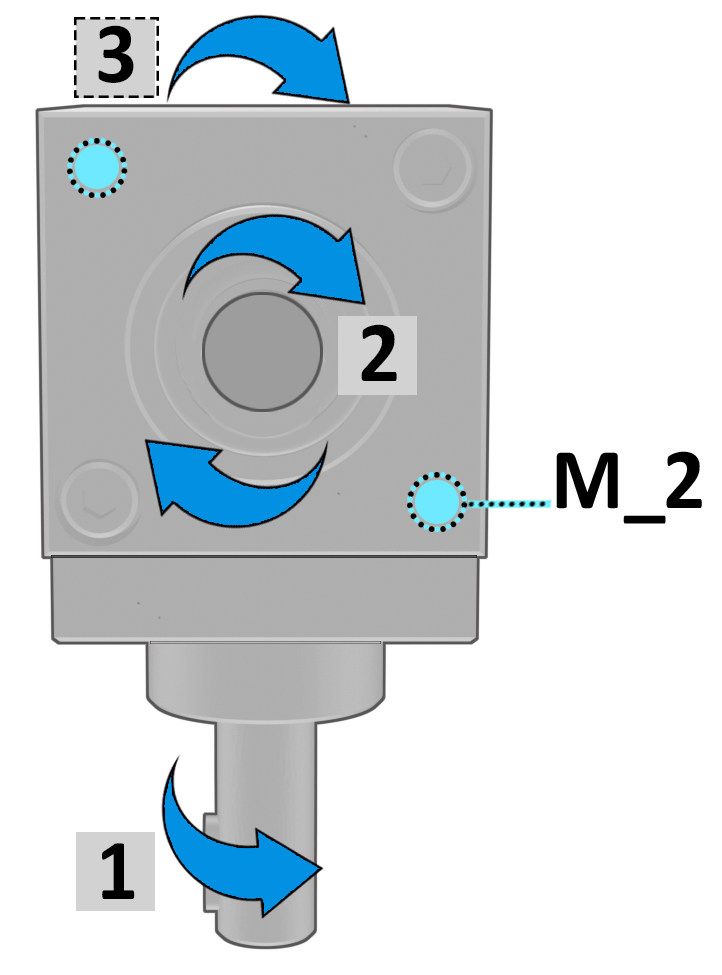

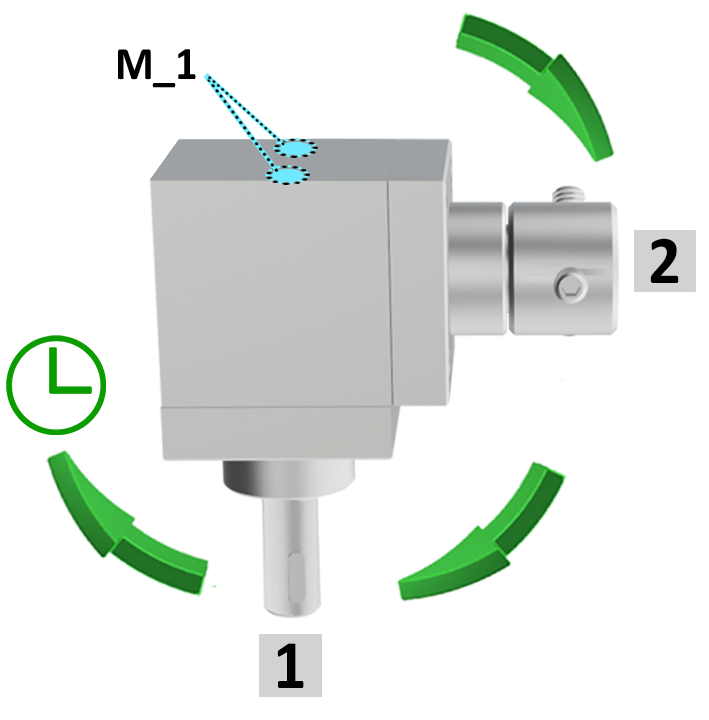

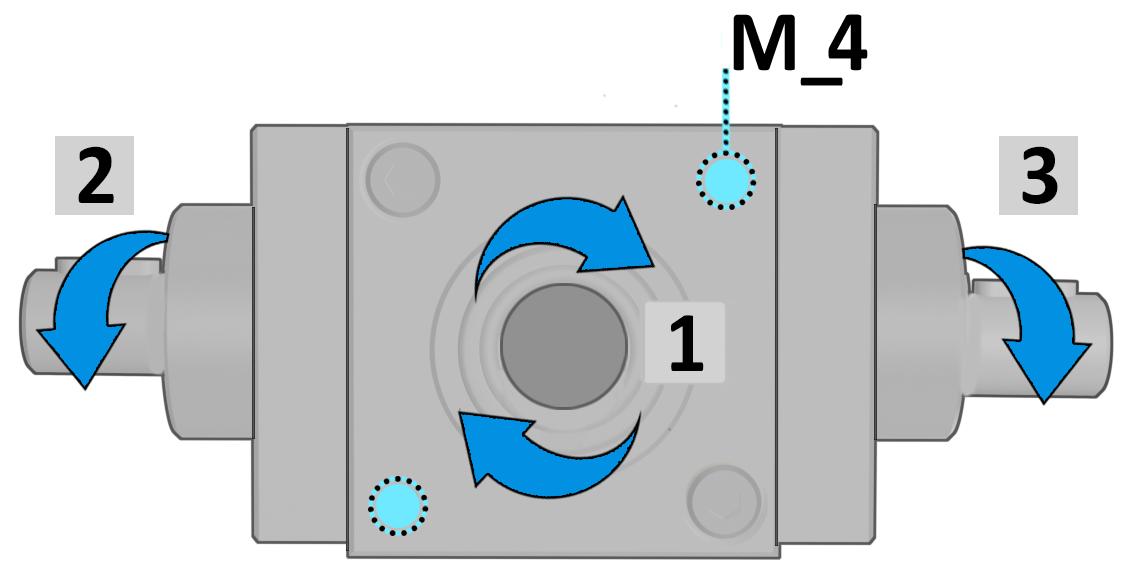

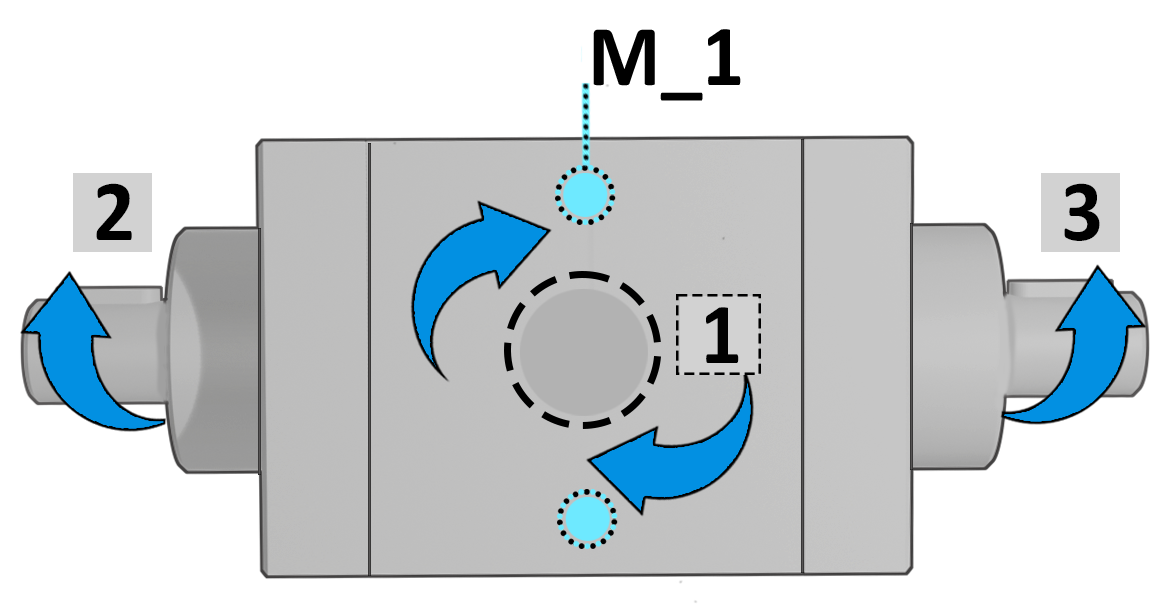

   RAFFIGURAZIONE DELLA FORMA COSTRUTTIVA


 Per la determinazione della forma costruttiva fa fede l’albero 1, raffigurato sempre dalla parte opposta dei fori di fissaggio M_ , gli altri alberi si definiscono seguendo il senso orario.



RAFFIGURAZIONE DEI CARICHI

«B»

«D»


Fr = carico radiale 250 N
Il carico radiale agisce in direzione perpendicolare all’albero.
Fa = carico assiale 25 N
Il carico assiale (in trazione o compressione) agisce in direzione dell’albero.
T = momento torcente 12 Nm

 N.B. un carico radiale (es. tiro di cinghia) è applicabile solo sull'albero lungo delle versioni «B» e «D»; in caso contrario, prevedere un supporto.





BUSSOLE DI COLLEGAMENTO per collegare rinvii e trasmissioni.

Fori disponibili Ø: 6 - 8 -10 -14.
➜ per informazioni più complete, vedi BT







Supporti in alluminio (con flangia quadrata). con anello di tenuta o.ring e cuscinetti a sfera.
• Disponibili alberi Ø6, Ø8, Ø10, Ø14, Ø20.
➜ per informazioni più complete, vedi Supporti

Supporti flangiati con albero di prolunga per collegamento con indicatori di posizione.
➜ per informazioni più complete, vedi Supporti flangiati

I giunti cardanici a snodo «GC» e «GC» sono utilizzati per la trasmissione di coppia e movimento di elementi non allineati.
Caratteristiche principali: applicazione universale, elevata affidabilità, senza manuntenzione, semplicità di utilizzo, estrememamente precisi.
• Corpo in acciaio inox AISI303, interamente lavorato dal pieno.
• Adatti a movimenti intermittenti (UI) e in continuo (UC).

➜ per informazioni più complete, vedi sez. GC e GCC

• Contatore a 4 cifre (standard cifra rossa per indicare i decimi; a richiesta 2 cifre rosse per i centesimi o 4 rulli neri). Lettura fino a 9999. Altezza cifre mm 5.
• Foro standard dell’albero: ø14H7, altri fori minori di 14 con bussola di riduzione.
➜ per informazioni più complete, vedi OP3

• Contatore a cinque cifre (standard cifra rossa per indicare i decimi; a richiesta 2 cifre rosse per i centesimi o 5 rulli neri per i mm)
• Lettura fino a 99999. Lente per migliorare la visibilità: altezza cifre mm 7

•Foro standard dell’albero ø20 (OP7) o ø25 (OP7F25). Altri fori minori con bussola di riduzione➜ per informazioni più complete, vedi OP7

• Utilizzato per la misura di spostamenti lineari o angolari
• Montaggio semplice attraverso l’albero cavo
• Alimentato a batteria di durata elevata, sostituzione facile dal frontale
➜ per informazioni più complete, vedi EP7

L’indicatore elettronico EP3 permette una regolazione monitorata a prova di errore e una rilevazione precisa della misura lineare o angolare.
• 100% intercambiabile con l'indicatore meccanico OP3.
• Montaggio semplice attraverso l’albero cavo.
• Alimentato a batteria di durata elevata, sostituzione facile dal frontale
➜ per informazioni più complete, vedi EP3

La flangia FL-M, compatibile con qualsiasi configurazione e tipo di albero (maschio o femmina) del rinvio, garantisce un collegamento stabile e preciso, riducendo al minimo le vibrazioni e assicurando un corretto allineamento tra i componenti collegati.Realizzata in alluminio anodizzato nero, è coordinata con il corpo del rinvio, anch'esso in colore nero.

FL-M

Esempi di configurazioni
 Rinvio a 2 alberi  Rinvio a 3 alberi


Albero maschio con flangia MØ14x68 FL-OP3/EP3, compatibile con qualsiasi configurazione e albero del rinvio, consente di collegare l'indicatore di posizione, sia meccanico che elettronico, al rinvio angolare. Questa combinazione permette una regolazione precisa e monitorata della posizione, incrementando la stabilità e  l'accuratezza delle letture. Realizzata in alluminio anodizzato nero, è coordinata con il corpo del rinvio, anch'esso in colore nero.

MØ14x68 FL-OP3/EP3

Esempi di configurazioni
 Rinvio a 2 alberi  Rinvio a 2 alberi


Albero maschio con flangia MØ14x80 FL-OP7/EP7, compatibile con qualsiasi configurazione e albero di uscita del rinvio, consente di collegare l'indicatore di posizione, sia meccanico che elettronico, al rinvio angolare. Questa combinazione permette una regolazione precisa e monitorata della posizione, incrementando la stabilità e  l'accuratezza delle letture. Realizzata in alluminio anodizzato nero, è coordinata con il corpo del rinvio, anch'esso in colore nero.

MØ14x80 FL-OP7/EP7

Esempi di configurazioni
 Rinvio a 2 alberi  Rinvio a 3 alberi


Photogallery

Accesso Area Riservata

Password dimenticata?


Richiedi l'accesso

Title

*

*

*

*

*

* (5 caratteri min.)

Inserisci almeno un numero di telefono *

*




*Campi necessari

COPPIA IN USCITA CON RAPPORTO 1/1


COPPIA IN USCITA CON RAPPORTO 1/2




COPPIA IN USCITA CON RAPPORTO 2/1




Rendimento = 90%
 - Tm = coppia massima in Nm
 - dc = dentatura conica
- dsp = dentatura spiroidale



66/5 IT  EN
Clicca qui per scaricare

66/5 EN  DE
Clicca qui per scaricare

66/5 FR  ES
Clicca qui per scaricare

  • Descrizione
  • Applicazione
  • Dimensioni di ingombro
  • Accessori
  • Strumenti combinabili
  • Flange di accoppiamento
  • Tabelle di rendimento
  • Download
  • Dati Tecnici Generali
  • 3D (Login)
  • Configuratore
