RD26 FL-OP2/OP3
Riduttore a ingranaggi elicoidali visualizzato
Riduttori di velocità dalle dimensioni contenute ad alte prestazioni, completo di flangia di fissaggio e prolunga albero per visualizzazione con indicatore di posizione "OP2 - OP3".
Adatti alle applicazioni industriali in genere che richiedono rendimenti elevati, in particolare impiegati nell’automazione e nella robotica.
• Corpo in alluminio anodizzato nero in monoblocco
• Alberi e ingranaggi in acciaio PR80 con trattamento superficiale indurente, con elevata resistenza all’usura ed a fatica oltre che una riduzione dell’attrito ed un notevole incremento della resistenza alla corrosione
• Numerose opzioni di montaggio con forme costruttive con alberi di entrata e uscita sporgenti e cavo
• Privo di manutenzione
➜ Per i rendimenti e le caratteristiche tecniche, si fa riferimento alle tabelle del "RD26".
Photogallery
|

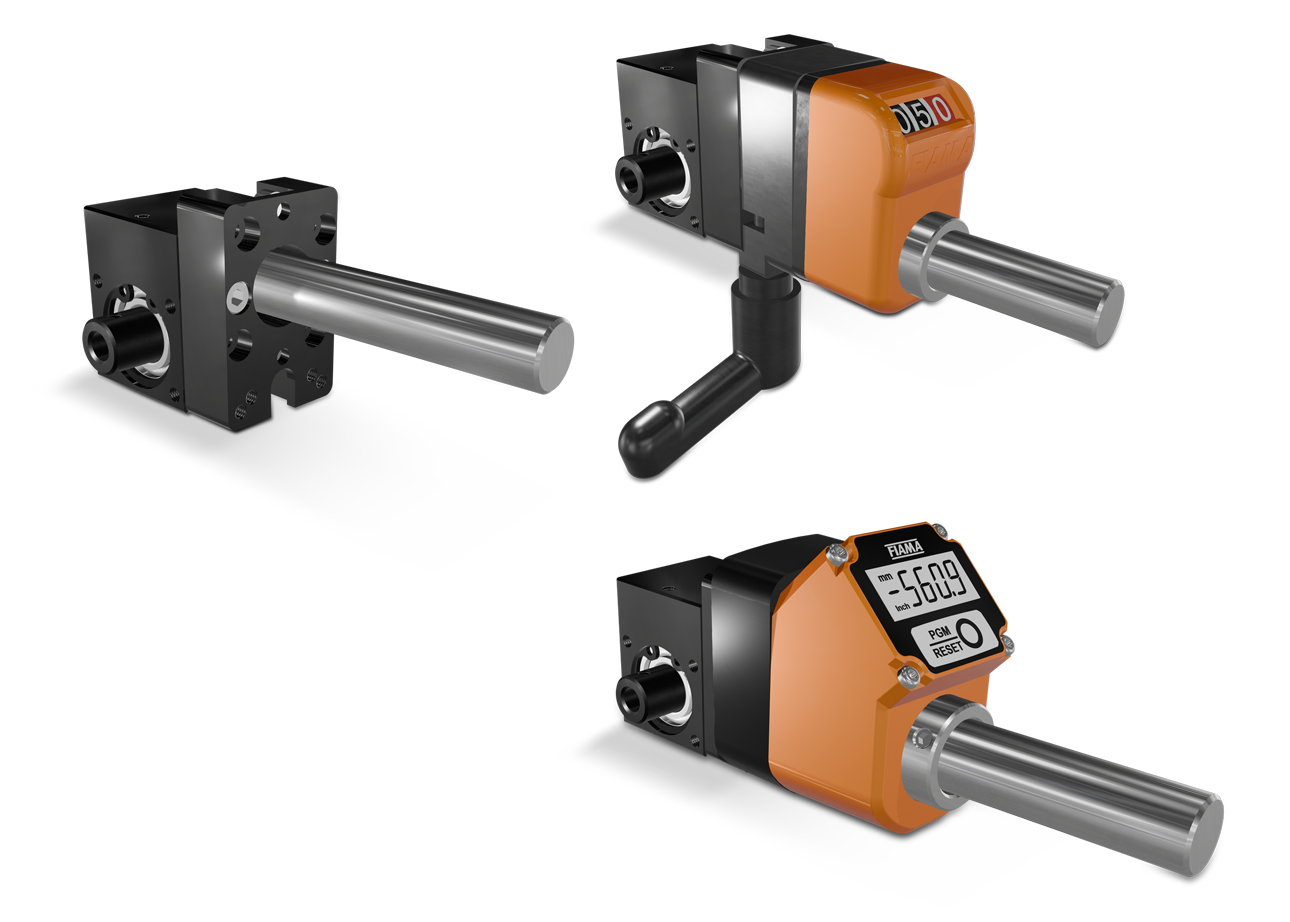

RD26 FL-OP2 |
| RD26 completo di flangia di fissaggio e prolunga abero per visualizzazione con indicatori di posizione “OP2” |
 |
  |
|
RD26 FL-OP3 |
| RD26 completo di flangia di fissaggio e prolunga abero per visualizzazione con indicatori di posizione “OP3” |
|
|
|
|
• Contatore a 4 cifre (standard cifra rossa per indicare i decimi; a richiesta 2 cifre rosse per i centesimi o 4 rulli neri). Lettura fino a 9999. Altezza cifre mm 5.
• Cassa in policarbonato autoestinguente. Protezione IP64. Temperatura max. 80°C.
• Lettura con vista inclinata 18° o frontale.
• Foro standard dell’albero: ø14H7, altri fori minori di 14 con bussola di riduzione.
➜ per informazioni più complete, vedi sez. "Indicatore di posizione ad albero passante e..." nel menù a tendina a sinistra.
Contatore a 3 cifre (standard cifra rossa per indicare i decimi; a richiesta 2 cifre rosse per i centesimi o 3 rulli neri per i mm). Lettura fino a 999. Altezza cifre mm 6.
• Particolarmente adatto per piccole regolazioni in spazi ridotti.
• Cassa in policarbonato autoestinguente. Protezione IP64. Temperatura max 80°C.
• Lettura con vista inclinata 45° per albero orizzontale ed albero verticale, con «lente di ingrandimento» per una migliore visibilità.
• Foro standard dell’albero ø8, ø10 o ø12.
• Albero cavo e parti metalliche (interne ed esterne) in inox nella versione standard.
• Interasse del piolino antirotazione standard 18mm
➜ per informazioni più complete, vedi sez. "Indicatore di posizione ad albero passante e..." nel menù a tendina a sinistra.
