OP2
Indicatore di posizione ad albero passante
• Contatore a 3 cifre (standard cifra rossa per indicare i decimi; a richiesta 2 cifre rosse per i centesimi o 3 rulli neri per i mm). Lettura fino a 999. Altezza cifre mm 6.
• Particolarmente adatto per piccole regolazioni in spazi ridotti.
• Cassa in policarbonato autoestinguente. Protezione IP64. Temperatura max 80°C.
• Lettura con vista inclinata 45° per albero orizzontale ed albero verticale, con «lente di ingrandimento» per una migliore visibilità.
• Foro standard dell’albero ø8, ø10 o ø12.
• Albero cavo e parti metalliche (interne ed esterne) in inox nella versione standard.
• Interasse del piolino antirotazione standard 18mm
A richiesta:
• Misure in pollici, rapporti speciali.
• Interasse del piolino antirotazione 22mm.
• Colori con finitura lucida: arancio RAL 2004, nero RAL 9005, grigio RAL7004.
• Strumenti combinabili: rinvio flangiato RINV-OP62, riduttore RD26 (vedi menù a tendina a destra).
• Accessori disponibili: flangia di blocco, flangia distanziale, pomello di manovra (vedi menù a tendina a destra).
Photogallery
A. Albero cavo Ø8-10-12
B. Piolino di fermo
C. Incasso Ø17x1
D. Grano di fissaggio
E. Guarnizione parapolvere
| POSIZIONE DI MONTAGGIO | |
 |
 |
| VISTA «A» albero orizzontale, vista in alto inclinata |
VISTA «B» albero verticale, vista di fianco |
| Montaggio: inserire l’indicatore attraverso l’albero cavo avendo cura che il piolino di ancoraggio entri nel foro predisposto. Posizionare lo strumento sulla quota iniziale (zero) e bloccare il grano di fissaggio. | |
| VISUALIZZAZIONE | |
 |
per indicazione decimale (standard) |
 |
per indicazione centesimale (2RR) |
 |
per indicazione in millimetri (3RN) |
| DIREZIONE DI ROTAZIONE |
| DX valori crescenti con rotazione oraria, valori decrescenti con rotazione antioraria |
 |
| SX valori crescenti con rotazione antioraria, valori decrescenti con rotazione oraria |
Il pomello di manovra viene montato direttamente sull’albero dell’indicatore OP2, OP3, OP6, OP6F25, OP7, OP7F25.
A richiesta targhetta adesiva (neutra o con logo Fiama) sul fronte del pomello, indica il senso di incremento o decremento della misura.
➜ Materiale: alluminio anodizzato.
| INGOMBRI | ||||
|
||||
| Tipo |
Dimensioni
|
|||
|
De
|
Df
|
Di | L | |
| OP2 |
22,5
|
14,5
|
- | 15 |
|
OP3
|
31,8
|
20
|
16 | 17,5 |
|
OP6 - OP7
|
44
|
30 | 26 | 27,5 |
|
OP6F25 - OP7F25
|
44 | 34 | 26 | 27,5 |
Montaggio
Si svita il grano di bloccaggio posto sull'albero dell'indicatore OP e si posiziona il pomello sull'albero. Si introduce il grano più lungo fornito col pomello attraverso il foro non filettato e si blocca nuovamente l'indicatore. Il primo grano serve per bloccare a sua volta il pomello sull'albero cavo.

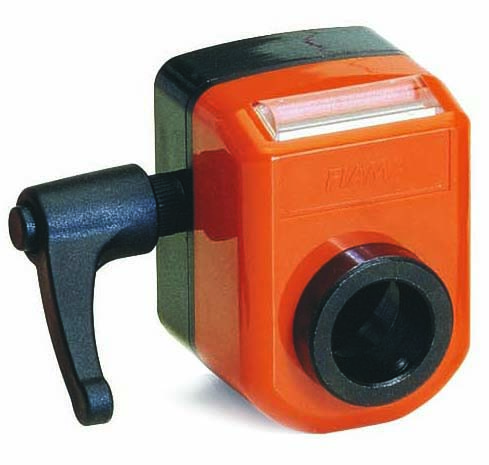

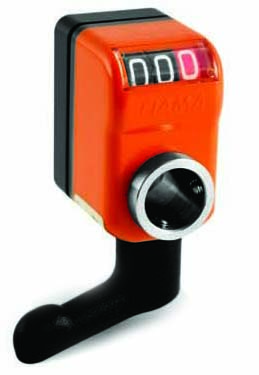

Con la flangia di blocco albero posta dietro l’indicatore di posizione in un insieme compatto, si ottiene un bloccaggio sicuro dell’albero di comando.
Maniglia in posizione “a” o “b”.
L’elemento di bloccaggio è in alluminio anodizzato.
▶ Disponibile flangia in acciaio inox nel modello FL-B OP3, foro ø14.
 |
 |
 |
 |
 |
 |
| FLB-OP2 | FLB-OP3 | FLB-OP6 | FLB-OP7 | FLB-OP5 | FLB-OP9 |
| * foro | |||||
| ø 8 | ø 14 | ø 14 | ø 14 | ø 20 | ø 20 |
| ø 10 | ø 10 | ø 20 | ø 20 | ø 25 | |
| ø 12 | ø 25 | ø 25 | |||
| * altri fori con bussola di riduzione | |||||
Flangia in tecnopolimero antiurto.
| DIMENSIONI D'INGOMBRO | |||||||||
| FL-OP2 / FL-OP3 | FL-OP7 / FL-OP6 | ||||||||
 |
 |
||||||||
| Tipo | Dimensioni | ||||||||
| A | B | C | D | E | F | G | H | L | |
| OP2 | 22 | 23 | 18 | 5,5 | 38 | 7 | 8 | 6 | 10,5 |
| OP3 | 22 | 32 | 30 | 14 | 46 | 15 | 18 | 5 | 16 |
| OP6-OP7 | 30 | 48 | 40 | 15 | 66 | 15 | 15,5 | 6 | 24 |
Supporti in alluminio (con flangia quadrata). con anello di tenuta o.ring e cuscinetti a sfera.
• Disponibili alberi Ø6, Ø8, Ø10, Ø14, Ø20.
➜ per informazioni più complete, vedi Supporti
Supporti flangiati con albero di prolunga per collegamento con indicatori di posizione.
➜ per informazioni più complete, vedi Supporti flangiati

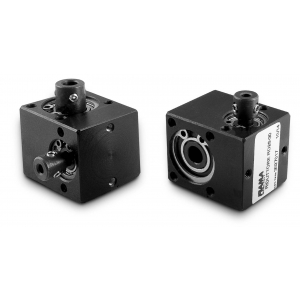

Il RINV-OP62 è un rinvio angolare flangiato che, abbinato ad un indicatore di posizione tipo “OP2”, permette di eseguire una regolazione visualizzata, angolare o lineare, anche quando l’albero è in posizione poco agevole.
• Svariate possibilità di visualizzazione e di attacco.
• Rapporto di riduzione 1:1
• Massima coppia in uscita 2,5 Nm
• Corpo in alluminio anodizzato, alberi in acciaio inox AISI 303
• Peso gr. 80
➜ per informazioni più complete, vedi Rinvii angolari e flangiati ...
RD26: Sono riduttori dalle dimensioni estremamente contenute realizzati per applicazioni industriali in genere, in particolare nell’automazione e nella robotica sono adatti anche all’impiego sui motori.
• Numerose opzioni di montaggio con forme costruttive con alberi di entrata e uscita sporgenti e cavo
• Flangia universale “FL-U” per accoppiamento diretto su lato macchina, motori
➜ per informazioni più complete, vedi sez. "Riduttori elicoidali...".
Photogallery
Richiedi l'accesso
| PASSO | LETTURA DOPO UN GIRO | VELOCITA' MASSIMA |
|---|---|---|
| mm | mm | rpm |
|
0,5 |
00 5 |
1000 |
|
0,5 |
0 50 |
120 |
|
0,75 |
00 7(5) |
600 |
|
1 |
01 0 |
800 |
|
1 |
1 00 |
60 |
|
1,25 |
01 2(5) |
600 |
|
1,5 |
01 5 |
500 |
|
1,75 |
01 7(5) |
400 |
|
2 |
02 0 |
350 |
|
2,5 |
02 5 |
300 |
|
3 |
03 0 |
250 |
|
4 |
04 0 |
200 |
|
5 |
05 0 |
150 |
|
6 |
06 0 |
120 |
|
8 |
08 0 |
75 |
|
10 |
10 0 |
60 |
