RINV-OP64

Rinvio Angolare Flangiato

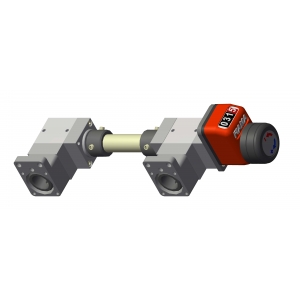

Il RINV-OP64 è un rinvio angolare flangiato che, abbinato ad un indicatore di posizione tipo “OP”, permette di eseguire una regolazione visualizzata, angolare o lineare, anche dove l’albero è in posizione poco agevole.

• Svariate possibilità di visualizzazione e di attacco.
• Sono realizzati nei rapporti di riduzione: 1:1
• Massima coppia in uscita 4Nm.
• Corpo in alluminio, anodizzato. Alberi in acciaio inox AISI 303
• Carico radiale 15 kg -  carico assiale 1,5 kg
• Peso gr. 300.

Photogallery


A.  Foro antirotazione Ø4
B.  3 grani di M4 a 120°
C.  Albero cavo Ø14x15
D.  Flangia di fissaggio per rinvio

ESEMPI DI POSIZIONI DI MONTAGGIO





Il RINV-OP viene fornito standard come da disegno di ingombro.
Per cambiare la posizione di montaggio delle due flange (flangia per OP e flangia di fissaggio per RINV-OP), svitare le due viti di fissaggio, ruotare la flangia nella posizione desiderata e fissare le due viti.
Inserire l’albero macchina Ø14 nell’albero cavo del RINV-OP, il piolino Ø4 anti-rotazione nella parte fissa della macchina quindi bloccare con i grani di fissaggio M4 attraverso il foro nella flangia.

Materiale termoplastico, boccola in acciaio.



 Tipo
Dimensioni

D
H
d1
L
V.R-80
80
34
ø 10
56
V.R-130
130
50
ø 12
76
V.R-160
160
56
ø 14
86

Materiale termoplastico, boccola in acciaio.



Tipo
Dimensioni

R
H
d
d1
L
H1
V.M-65
65
29
27
ø 10
56
20
V.M-110
110
39
34
ø 12
76
28
V.M-140
140
49
43
ø 14
86
30

Con la flangia di blocco albero posta dietro l’indicatore di posizione in un insieme compatto, si ottiene un bloccaggio sicuro dell’albero di comando.
Maniglia in posizione “a” o “b”.
L’elemento di bloccaggio è in alluminio anodizzato.
▶ Disponibile flangia in acciaio inox nel modello FL-B OP3, foro ø14.


FLB-OP2 FLB-OP3 FLB-OP6 FLB-OP7 FLB-OP5 FLB-OP9
* foro
ø 8  ø 14 ø 14  ø 14  ø 20  ø 20
ø 10  ø 10  ø 20  ø 20    ø 25
ø 12    ø 25   ø 25
 * altri fori con bussola di riduzione

• Contatore a 4 cifre (standard cifra rossa per indicare i decimi; a richiesta 2 cifre rosse per i centesimi o 4 rulli neri). Lettura fino a 9999. Altezza cifre mm 5.
• Cassa in policarbonato autoestinguente. Protezione IP64. Temperatura max. 80°C.
• Lettura con vista inclinata 18° o frontale.
• Foro standard dell’albero: ø14H7, altri fori minori di 14 con bussola di riduzione.
A richiesta:
• Misure in pollici, rapporti speciali.
• Piolino di fermo “P6” ø6 mm oppure “c” ø9/10,5 mm.
• Versione “IN” con parti metalliche inox.
• Colori: arancio RAL 2004, nero RAL 9000, grigio RAL7004.
• Strumenti combinabili: rinvio flangiato RINV-OP64 (vedi pag. 26).
Accessori disponibili (vedi da pag. 30): flangia di blocco, flangia distanziale, pomello di manovra, manovella, volantino, bussole di riduzione.



Photogallery

Accesso Area Riservata

Password dimenticata?


Richiedi l'accesso




*Campi necessari

             RAFFIGURAZIONE DEI RAPPORTI DI RIDUZIONE E MOLTIPLICA




                                           CARICHI RADIALI E ASSIALI

I carichi sono originati dagli organi collegati al rinvio e hanno svariate cause quali tiri cinghia, accelerazioni e decelerazioni, disallineamenti della struttura, vibrazioni, urti, etc.
I carichi agenti sugli alberi possono essere di due tipi:
radiali ‹Fr› (forza radiale) ed assiali ‹Fa› (forza assiale) in riferimento all’asse dell’albero stesso; il carico assiale può essere in trazione o compressione (da indicare in fase d’ordine).

                 Fr = carico radiale

è il carico che agisce in direzione perpendicolare all'albero/asse

                                                    Fa =  carico assiale

 è il carico che agisce in direzione dell'albero asse


                                  CALCOLO DELLA DURATA DEL RINVIO

DURATA TEORICA PREVISTA* = 10.000H X FU

         COPPIA CONSIGLIATA (NM)
FU = ------------------------------
         COPPIA APPLICATA (NM)
**

* La durata di 10.000h è intesa alle seguenti condizioni di funzionamento:
•  Coppia applicata = coppia consigliata (vedi tabelle)
•  Massimo 8 ore al giorno
•  Temperatura di lavoro 20°
•  Assenza di urti

** Coppia di uscita effettivamente applicata
*** Coppia massima applicabile

"Per l’identificazione del rinvio più adatto alle proprie esigenze, verificare i valori riportati in tabella, qualora i carichi e rendimenti reali siano molto vicini ai valori tabellari contattare l’ufficio tecnico".


Coppia in uscita con rapporto 1:1


Coppia massima
  Coppia consigliata




Coppia max*** (Nm)
6
5,3
4,4
3,8
3,2
2,7
Coppia consigliata (Nm)
4
3,5
2,9
2,5
2,1
1,8
RPM
50
100
200
400
800
1400

                                                                                              Rendimento = 90%

Coppia in uscita con rapporto 1:2

  Coppia massima
  Coppia consigliata



Coppia max*** (Nm)
5,3
4,6
3,9
3,3
2,8
2,4
Coppia consigliata (Nm)
3,5
3,1
2,6
2,2
1,9
1,6
RPM
50
100
200
400
800
1400

                                                                                              Rendimento = 90%
