SUPORTS AVEC BRIDE

Supports avec brida avec l'arbre d'extension pour relier des indicateurs de position.

MODELES DISPONIBLES
S2 FL OP2 S4 FL OP3



S5 FL OP3 S5 FL OP7/EP7


Galerie Photo

TABLEAU DES DIMENSION
VERSION ARBRE ARBRE (L) ARBRE SUPPORT ARBRE SUPPORT (L) CENTRAGE
  Ø A Ø C   D Ø E
S2 FL OP2 10 50.5   12 14
S4 FL OP3 14  78  16  23.5
S5 FL OP3 14  80  10  24  33
S5 FL OP7/EP7 14  80  10  24  33
TOTAL (L)        LARGEUR BRIDE  HAUTER BRIDE TROU LOGEMENT TROU
F G H M1   M2
77 23 38 ø3.2 (xM4)   ø5.5x3.5  M3
111.5 32 46 ø3.2 (xM4)   ø5.5x3.5  M3
125.5 40 50 ø4.2 (xM4) ø7.5x4.5  M4
125.5 48 66 ø4.2 (xM4) ø7.5x4.5  M4

RD26: ce sont des réducteurs aux dimensions extrêmement réduites, réalisés pour les applications industrielles générales, en particulier ils sont indiqués également pour l'utilisation sur les moteurs dans le secteur de l'automatisation et de la robotique.
•
Nombreuses options de montage avec formes de fabrication avec arbres d'entrée et de sortie mâle et à languette
• Bride universelle « FL-U » pour le couplage direct sur le côté de la machine, moteurs
 Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.

RD40: ce sont des réducteurs aux dimensions réduites, à haute performance, réalisés pour les applications industrielles générales qui exigent des rendements élevés.
En particulier ils sont indiqués également pour l'utilisation sur les moteurs dans le secteur de l'automatisation et de la robotique.
• Corps en aluminium anodisé noir.
• Nombreuses options de montage avec formes de fabrication avec arbres d'entrée et de sortie mâle et à languette

 Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.


• Compteur à 4 chiffres (chiffre rouge pour indiquer les dixièmes; sur demande 2 chiffres rouges pour les centièmes ou 4 chiffres noirs pour les mm). Lecture jusqu’à 9999. Hauteur des chiffres mm 5.
• Boîtier en polycarbonate ininflammable. Protection IP64. Température max. 80°.
• Lecture avec vue inclinée de 18° ou frontal.
• Trou standard: ø14H7, autres plus petits avec douille de réduction
 Pour des informations plus complètes, voir sec. "Indicateurs de postion à arbre creux et ..." dans le menu déroulant à gauche.

• Compteur à 3 chiffres (chiffre rouge pour indiquer les dixièmes; sur demande 2 chiffres rouges pour les centièmes ou 3 chiffres noirs pour les mm). Lecture jusqu’à 999. Hauteur des chiffres mm 6.
• Particulièrement indiqué pour petites régulations en places réduites.
• Boîtier en polycarbonate ininflammable. Protection IP64. Température max. 80°.
• Lecture avec vue inclinée de 45° pour arbre horizontal et arbre vertical, avec «verre d’agrandissement» pour une meilleure visibilité.
• Trou standard ø8ø10 ou ø12.
• Arbre passant et parties métalliques, internes et externes, en acier inoxydable pour la version standard.
• Goujon d’arrêt entraxe standard 18mm.
➜ Pour des informations plus complètes, voir sec. "Indicateurs de postion à arbre creux et ..." dans le menu déroulant à gauche.

Il est interchangeable avec l’indicateur OP6 mais avec forme plus petite et compacte: la hauteur totale de l’indicateur OP7 avec la bride entretoise ou de blocage arbre est la même de l’OP6.
 Le couplage des nombres avec joint en caoutchouc permet, spécialement dans les rapports hauts, grande fluidité et vitesse de manoeuvre.
• Compteur à 5 chiffres (chiffre rouge pour indiquer les dixièmes; sur demande 2 chiffres rouges pour les centièmes ou 5 chiffres noirs pour les mm). Lecture jusqu’à 99999. Hauteur des chiffres mm 7.
• Boîtier en polycarbonate ininflammable. Protection IP64. Température max. 80°.
• Lecture avec vue inclinée de 18° ou frontal.
• Trou standard ø20 (OP7) ou ø25 (OP7F25), autres plus petits avec douille de réduction.
 Pour des informations plus complètes, voir sec. "Indicateurs de postion à arbre creux ..." dans le menu déroulant à gauche.

L’indicateur de position électronique EP-, alimenté par batterie, contient dans le même boîtier le transducteur de position et l’unité d’affichage
constituant ainsi un dispositif utilisé pour la mesure de déplacements linéaires ou angulaires compact, applicable à différentes typologies de
machines industrielles (emballage, traitement du bois, aluminium, tôle etc.).
Caractéristiques principales:
 Montage simple à travers l’arbre creux
 Alimentation par batterie:
 Pour des informations plus complètes, voir sec. "Indicateurs de position programmable ..." dans le menu déroulant à gauche.

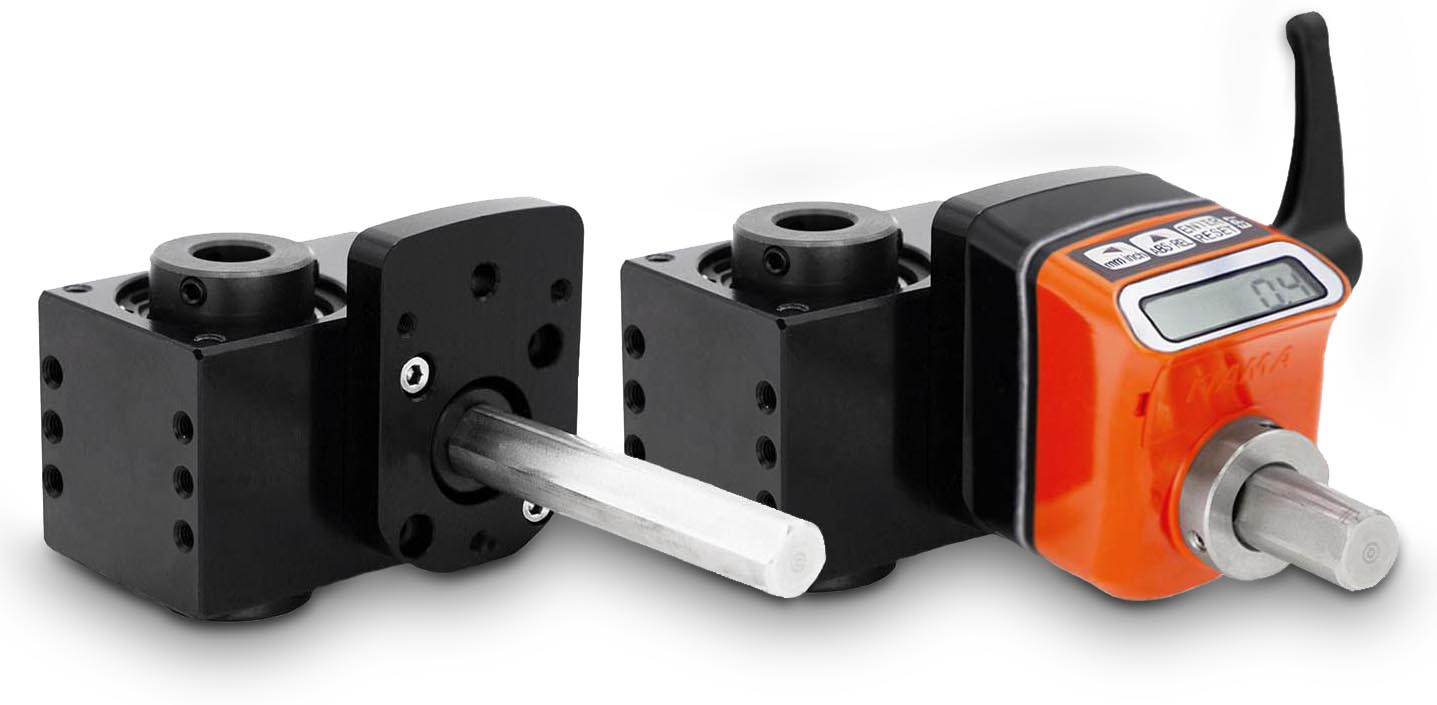

Réducteurs de vitesse de petites dimensions et hautes performances, avec bride de fixation et rallonge d'arbre pour la visualisation avec indicateur de position "OP3, OP7 et EP7".
Pour applications industrielles en général qui nécessitent des rendements élevés, en particulier utilisées dans l'automatisation et la robotique.
• Corps en aluminium anodisé noir monobloc
• Arbres en acier PR80 avec le traitement de surface durcissant (pour une résistance élevée à l’usure et à l’effort, ainsi qu’une réduction du frottement et une augmentation considérable de la résistance à la corrosion).
• Rapports de réduction standard: 1/1 - 1/2,5 - 1/5 - 1/7,5 - 1/10 - 1/15 - 1/25 - 1/30
• Formes de fabrication avec arbres d’entrée et de sortie en saillie et câble.
• Sans maintenance

➜ Pour les rendements et les caractéristiques techniques, se référer aux tableaux de "RD50"

MAR40: système de construction modulaire pour une solution polyvalente et complète, les vérins mécaniques permettent de transformer un mouvement rotatoire en un mouvement linéaire de levage et/ou translation “en traction ou poussée”.

➜ Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.

MAR50: système de construction modulaire pour une solution polyvalente et complète, les vérins mécaniques permettent de transformer un mouvement rotatoire en un mouvement linéaire de levage et/ou translation “en traction ou poussée”.

➜ Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.

66/22: ce sont des renvois à angle avec engranages coniques aptes à la transmission de mouvements rotatoires entre deux arbres disposés perpendiculairement.
• Disponible avec rapport de réduction: 1:1
• Caisse en aluminium, anodisé noir; arbres en acier inoxydable AISI 303
• Couple 2 Nm

 Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.

66/4: ce sont des renvois à angle avec engranages coniques aptes à la transmission de mouvements rotatoires entre deux arbres disposés perpendiculairement.
• Disponible avec rapport de réduction: 1:1 -1:2 - 2:1
• Caisse en aluminium, anodisé noir; arbres en acier inoxydable AISI 303
• Couple 4 Nm

 Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.

66/5: ce sont des renvois à angle avec engranages coniques aptes à la transmission de mouvements rotatoires entre deux arbres disposés perpendiculairement.
• Disponible avec rapport de réduction: 1:1 -1:2 - 2:1
• Caisse en aluminium, anodisé noir; arbres en acier inoxydable AISI 303
• Couple 12 Nm

 Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.

66/6: ce sont des renvois à angle avec engranages coniques aptes à la transmission de mouvements rotatoires entre deux arbres disposés perpendiculairement.
• Disponible avec rapport de réduction: 1:1 -1:2 - 2:1
• Caisse en aluminium, anodisé noir; arbres en acier inoxydable AISI 303
• Couple 45 Nm

 Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.

66/8: ce sont des renvois à angle avec engranages coniques aptes à la transmission de mouvements rotatoires entre deux arbres disposés perpendiculairement.
• Disponible avec rapport de réduction: 1:1 -1:2 - 2:1
• Caisse en aluminium, anodisé noir; arbres en acier inoxydable AISI 303
• Couple 90 Nm

 Pour des informations plus complètes, voir sec. "Renvois à angel et ..." dans le menu déroulant à gauche.
