MAR50G
Vérins mécaniques «guidés»
• Systèmes modulaires pris en charge prêts à l'emploi
• Synchronisme et précision du mouvement
• Levage et conduite avec autoportage de la charge
• À usage unique ou en plusieurs combinaisons
• Accouplements avec joints, arbres de liaison et réducteurs coniques
• Modèles semi-automatiques avec indicateurs numériques ou programmables
• Modèles automatiques avec servomoteurs pour le fonctionnement
• Courses jusqu'à 300 mm
• Lubrifiés avec de la graisse longue durée Klüber, ils ne nécessitent aucun entretien
• Systèmes et solutions clés en main
Disponible sur demande:
• Livré complet avec bride de fixation et rallonge d'arbre pour afficheur avec indicateur digital „OP3“ ou „OP7“ et programmable „EP3“ or „EP7“ (voir dimensions hors tout MAR50G FL-)
Galerie Photo

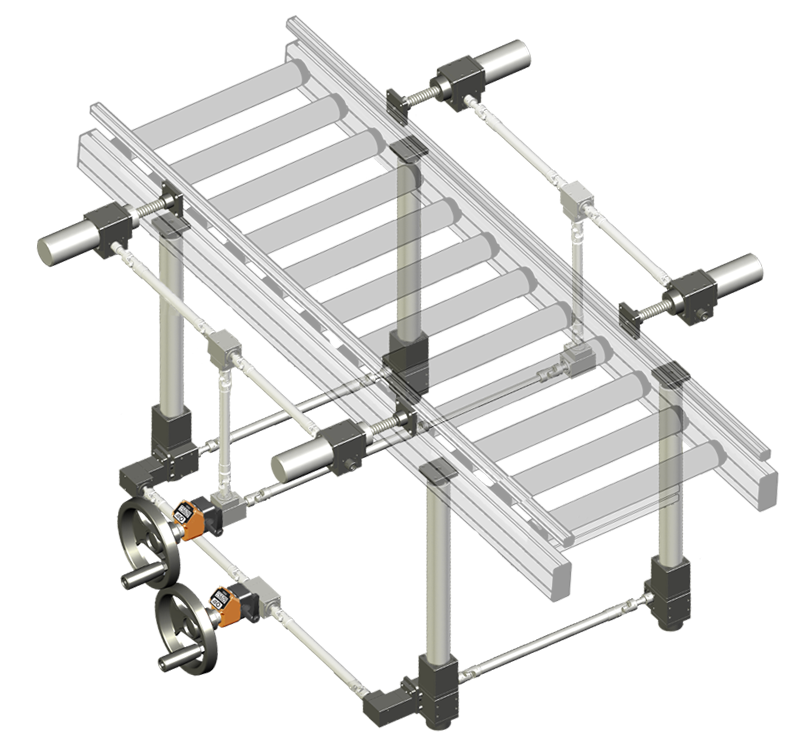

| EXEMPLES D'APPLICATIONS |
|
|
 |
 |
 |
 |
 |
 |
 |
 |
| MAR50G |
 |
| MAR50G FL-OP3/EP3 complet avec bride de fixation et rallonge d'arbre pour visualisation avec indicateurs digitale „OP3“ et programmable „EP3“ |
 |
|
MAR50G FL-OP7/EP7 |
 |
| INSTALLATION |
| L’installation doit être effectuée de façon à ne pas créer de charges radiales/latérales, principale cause de pannes, sur la tige filetée. La tige et le plan de fixage du réducteur doivent être octogonaux et il est nécessaire de vérifier l'axialité entre la charge et la tige elle-même en évitant l'excentricité. Pour l'application de plusieurs vérins (reliés par transmissions aussi), il est indispensable que les terminaux soient parfaitement alignés pour répartir la charge de façon uniforme, dans ce cas il est conseillé d'utiliser des joints pour absorber les défauts d'alignement. |
| VERIFICATION DIMENSIONNEMENT |
| • Charge (N) = la force appliquée à la vis de translation du vérin (10 N ≅ 1 kg) |
| • Vitesse de rotation (mm/min) = c'est la vitesse désirée de déplacement de la charge, il convient de limiter la vitesse de rotation à «max 1500 rpm» en entrée |
| • Course (mm) = il s'agit de la mesure linéaire nécessaire pour déplacer la charge, elle correspond généralement avec la longueur totale de la tige filetée |
| • Protection (en option) = elle est nécessaire pour protéger la tige des impuretés, de la saleté, des corps étrangers et/ou des montages et mouvements oscillants |
| • Couple (Nm) = couple nécessaire pour la mise en mouvement de la charge |
| CHARGE RADIAL ET AXIAL | |
| Les charges agissant sur les arbres peuvent être de deux types : radiales ‘FR’ (force radiale) et axiales ‘FA’ (force axiale) en référence à l'axe de la l'arbre lui-même ; elles peuvent être en traction ou compression (à indiquer au moment de la commande). FR – force/charge radiale agit en direction perpendiculaire à l'arbre/axe FA – force/charge axial agit en direction de l'arbre/axe |
|
| COMPRESSION | TRACTION |
 |
 |
Volant de manœuvre avec poignée pliant, matériel thermoplastique, bague en acier.
➜ Pour des informations plus complètes, voir V.R
Manivelle avec poignée pliant, matériel thermoplastique, bague en acier.
➜ Pour des informations plus complètes, voir V.M
Supports avec bridE avec l'arbre d'extension pour relier des indicateurs de position.
➜ Pour des informations plus complètes, voir Supports avec bride
Les joints universels articulés «GC» et «GCC» utilisés pour la transmission du couple et du mouvement des éléments non alignés.
Caractéristiques principales: application universelle, haute fiabilité, pas d’entretien, facilité d’utilisation, extrêmement précis.
• Corps en acier inoxydable AISI303, entièrement usiné dans le solide.
• Adaptées aux mouvements intermittents (UI) et continus (UC).
• Angle de travail max. 45 °.
➜ Pour des informations plus complètes, voir GC e GCC
• Les arbres télescopiques sont idéales pour relier deux éléments avec des entraxes fixes ou variables.
• Adapté aux réglages et à une utilisation continue.
• Couples de 5 Nm à 10 Nm.
➜ Pour des informations plus complètes, voir ATE
• Les arbres télescopiques sont idéales pour relier deux éléments avec des entraxes fixes ou variables.
• Adapté aux réglages et à une utilisation continue.
• Couples de 25 Nm à 50 Nm.
➜ Pour des informations plus complètes, voir ATS
Les arbres rigides AR sont utilisés pour la liaison entre deux arbres parfaitement alignés et ne présentant pas de désalignements.
Les principales caractéristiques sont une application universelle et une haute fiabilité.
• Convient aux entraînements manuels et motorisés.
• Simples et rapides à monter, ils ne nécessitent pas de supports supplémentaires.
➜ Pour des informations plus complètes, voir AR
• Compteur à 4 chiffres (chiffre rouge pour indiquer les dixièmes; sur demande 2 chiffres rouges pour les centièmes ou 4 chiffres noirs pour les mm). Lecture jusqu’à 9999. Hauteur des chiffres mm 5.
• Trou standard: ø14H7, autres plus petits avec douille de réduction
➜ Pour des informations plus complètes, voir OP3
• Compteur à 5 chiffres (chiffre rouge pour indiquer les dixièmes; sur demande 2 chiffres rouges pour les centièmes ou 5 chiffres noirs pour les mm).
• Lecture jusqu’à 99999. Hauteur des chiffres mm 7.
• Trou standard ø20 (OP7) ou ø25 (OP7F25), autres plus petits avec douille de réduction.
➜ Pour des informations plus complètes, voir OP7
• Utilisé pour la mesure de déplacements linéaires ou angulaires compact
• Montage simple à travers l’arbre creux
• Alimentation par batterie
➜ Pour des informations plus complètes, voir EP7
Renvoi d’angle 66/5 avec bride MØ14x68 FL-OP3/EP3 et MØ14x80 FL-OP7/EP7, conçu pour la connexion avec l’indicateur de position. Il garantit des réglages précis et un suivi exact de la position, améliorant la stabilité et la précision des mesures. La bride, réalisée en aluminium anodisé noir, s’harmonise parfaitement avec le corps du renvoi, tous deux dotés de la même finition élégante et durable.
➜ Pour des informations plus complètes, voir 66/5
L’indicateur électronique EP3 permet un réglage surveillé sans erreur et une détection précise de la mesure linéaire ou angulaire.
• 100% interchangeable avec l’indicateur mécanique OP3.
• Montage simple à travers l’arbre creux
• Alimentation par batterie, durée de vie 5 ans.
➜ Pour des informations plus complètes, voir EP3
● Actionnement et positionnement automatique des axes, dans un seul dispositif
● Design ultra-compact, montage simple avec arbre creux Ø 14 avec clavette 5 mm baissée.
● Interfaces de sortie : Profinet, EthernetIP, PowerLink, EtherCat.
➜ Pour des informations plus complètes, voir SERVO.ALL
L’unité Servo-OP est un actionneur électrique rotatif qui associé à notre indicateur OP3 (optionnel), permet la visualisation de la position, directement au moyen de deux boutons.
• Structure en aluminium anodisé, dimension réduite
• Réducteur avec sortie à arbre creux
Pour des informations plus complètes, voir SERVO.OP
Galerie Photo
Richiedi l'accesso
|
LEGENDE DES TABLEAUX PERFORMANCE |
||
|
Tab. 1 |
= |
charge déplacée en fonction du couple d'entrée |
|
Tab. 2 |
= |
charge déplacée en fonction de la course max de la vis (avec guides) |
|
Tab. 3 |
= |
vitesse de translation de la vis basée sur le no. tours d'entrée |
|
i |
= |
ratio de réduction [/] |
|
T |
= |
couple [Nm] |
|
C |
= |
charge déplacée [kg] |
|
s |
= |
course [mm] |
|
ω |
= |
vitesse de rotation [rpm] |
|
v |
= |
vitesse de translation [mm/s] |
