66/4UC
Renvoi pour usage continu
|
• Idéal pour une utilisation motorisée continue, à la maximale efficacité et sans perte de puissance. |
||
|
• La configuration des composants garantit un fonctionnement fluide sans interruptions. |
||
|
• Lubrification à bain d'huile pour un nombre de tours supérieur à 200 rpm ; à graisse pour un nombre de tours inférieur à 200 rpm. |
||
|
• Rapports de transmission disponibles : 1:1 - 1:2 - 2:1 (disponible dans les versions «A» - «B» - «C»). |
||
|
• Corps en aluminium, anodisé ; arbres en acier inoxydable AISI 303. |
||
|
• Couple transmissible 8 Nm. |
||
|
• Modèles: |
||
|
- Version «A» avec 2 sorties; poids 270 g. |
||
|
- Version «B» avec 3 sorties; poids 290 g. |
||
|
- Version «C» (rotation inverse) avec 3 sorties; poids 310 g. |
||
|
- Version «D» avec 3 sorties, 2 à arbre creux traversant; poids 260 g. |
||
|
• Arbres de sortie standard : M = mâle Ø8CH2 / F = femelle Ø8CH2. |
||
|
Disponible sur demande: |
|
|
|
▪ Arbres de sortie: M = mâle Ø10CH3 - Ø14CH5. |
||
|
▪ Arbres de sortie: F = femelle Ø10CH3 - Ø14CH5. |
||
|
▪ Configurations personnalisées. |
|
EXEMPLES D'APPLICATIONS |






| VERSIONS AVEC DIMENSIONS | |||||||
|
|||||||
| Versions «A» M-M | |||||||
![]() |

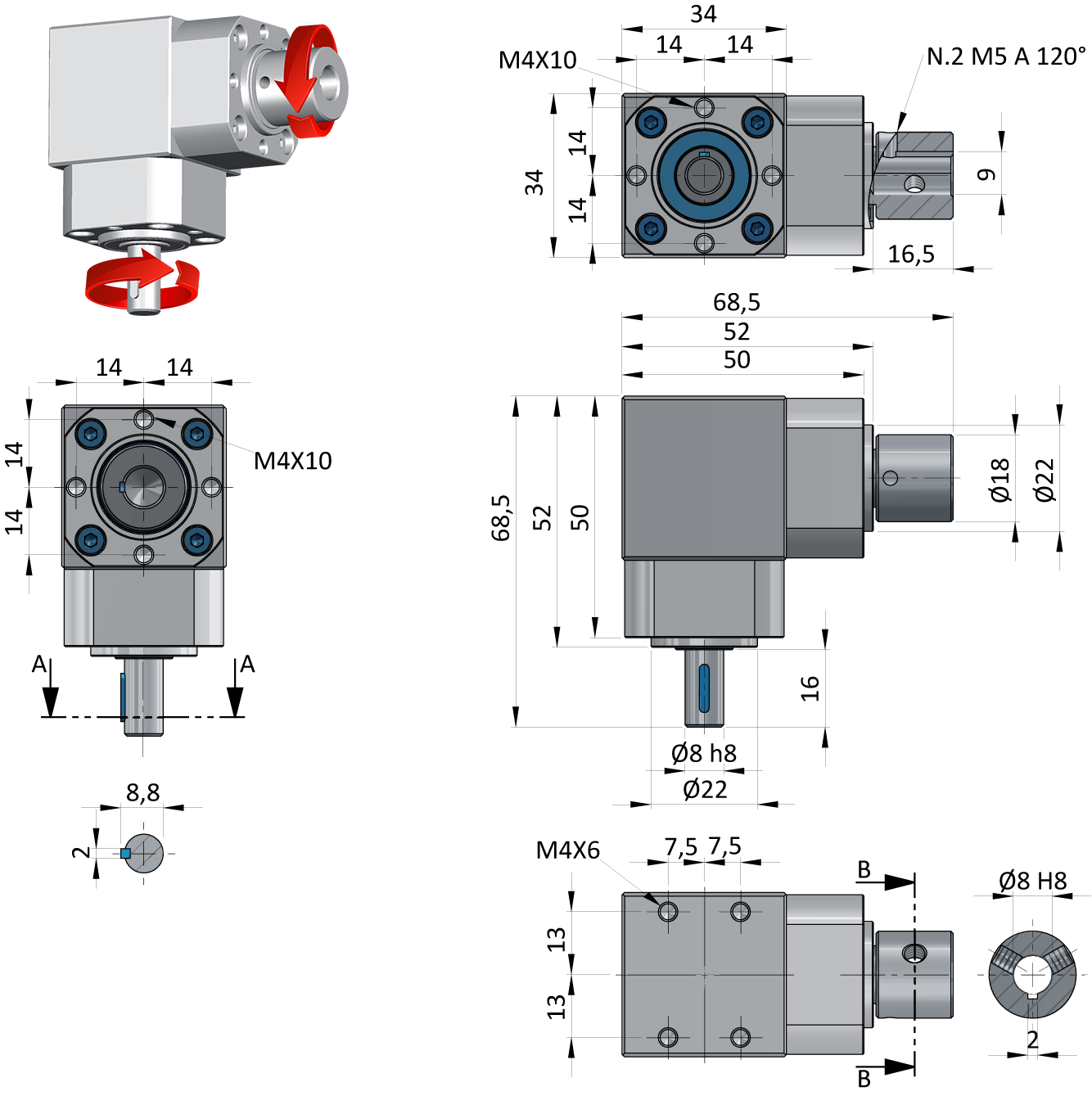

|||||||
| Versions «A» M-F | |||||||
![]() |
|||||||
| Versions «A» F-M | |||||||
![]() |

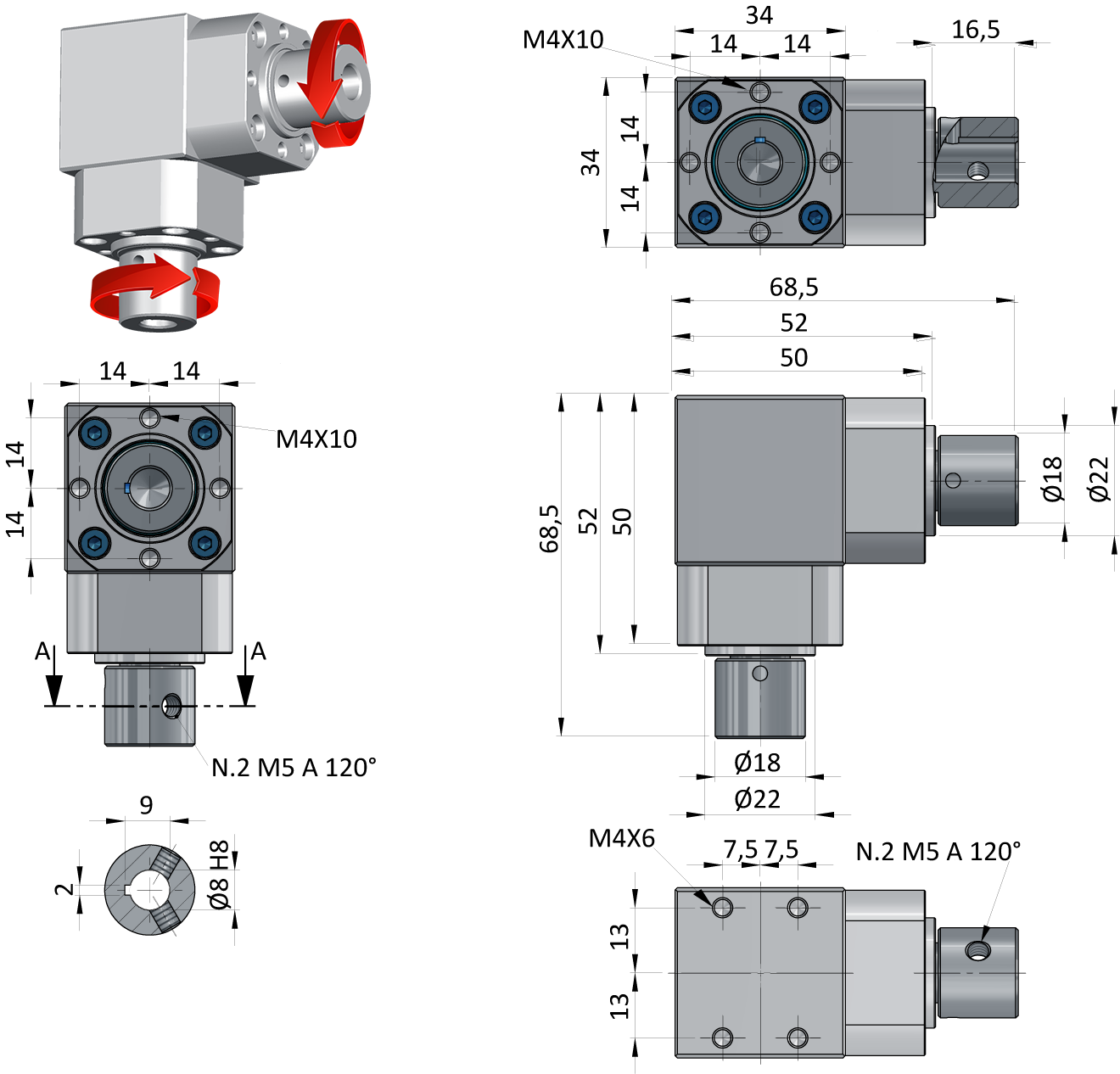

|||||||
| Versions «A» F-F | |||||||
![]() |

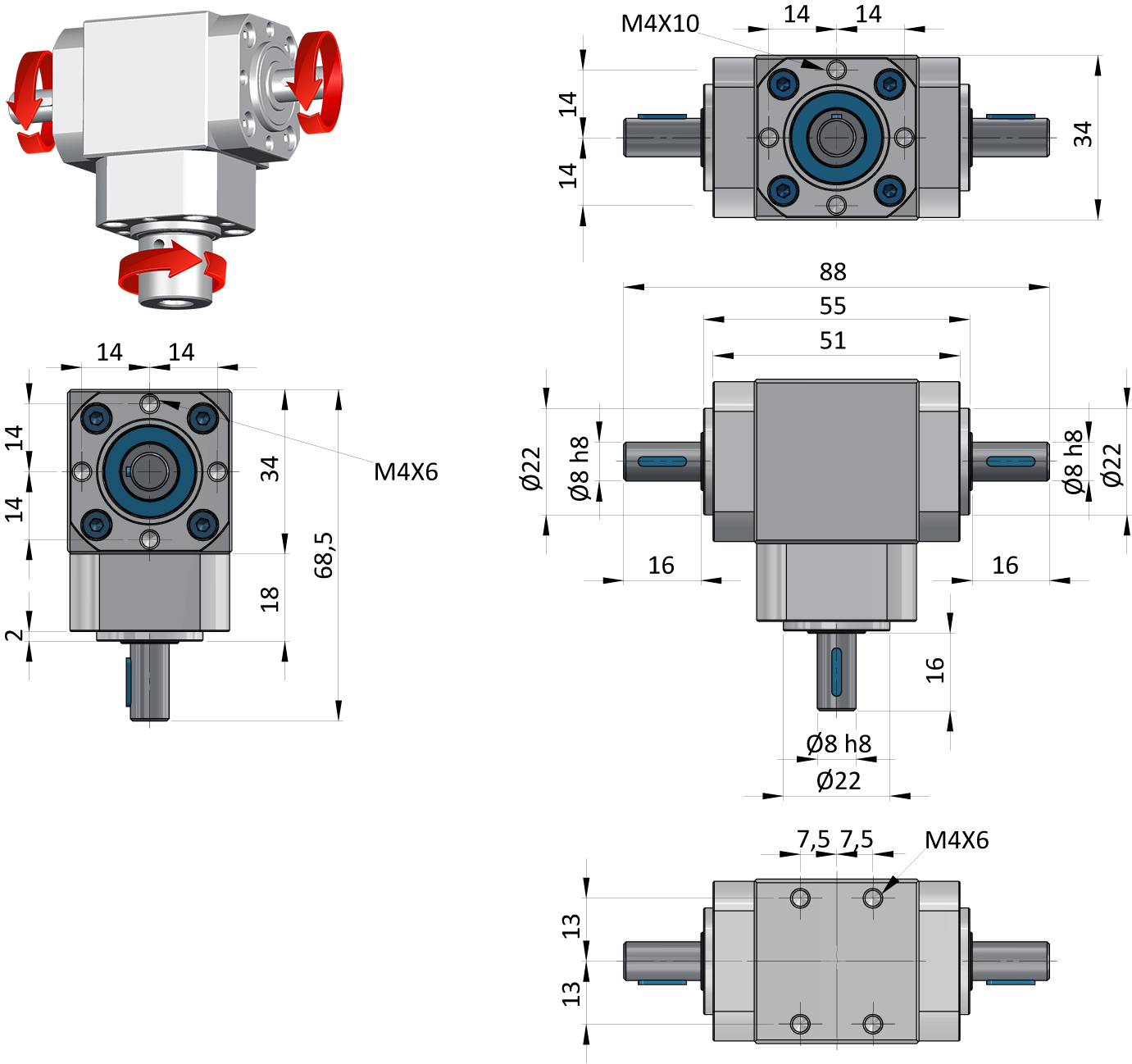

|||||||
| Versions «B» M-M-M | |||||||
![]() |

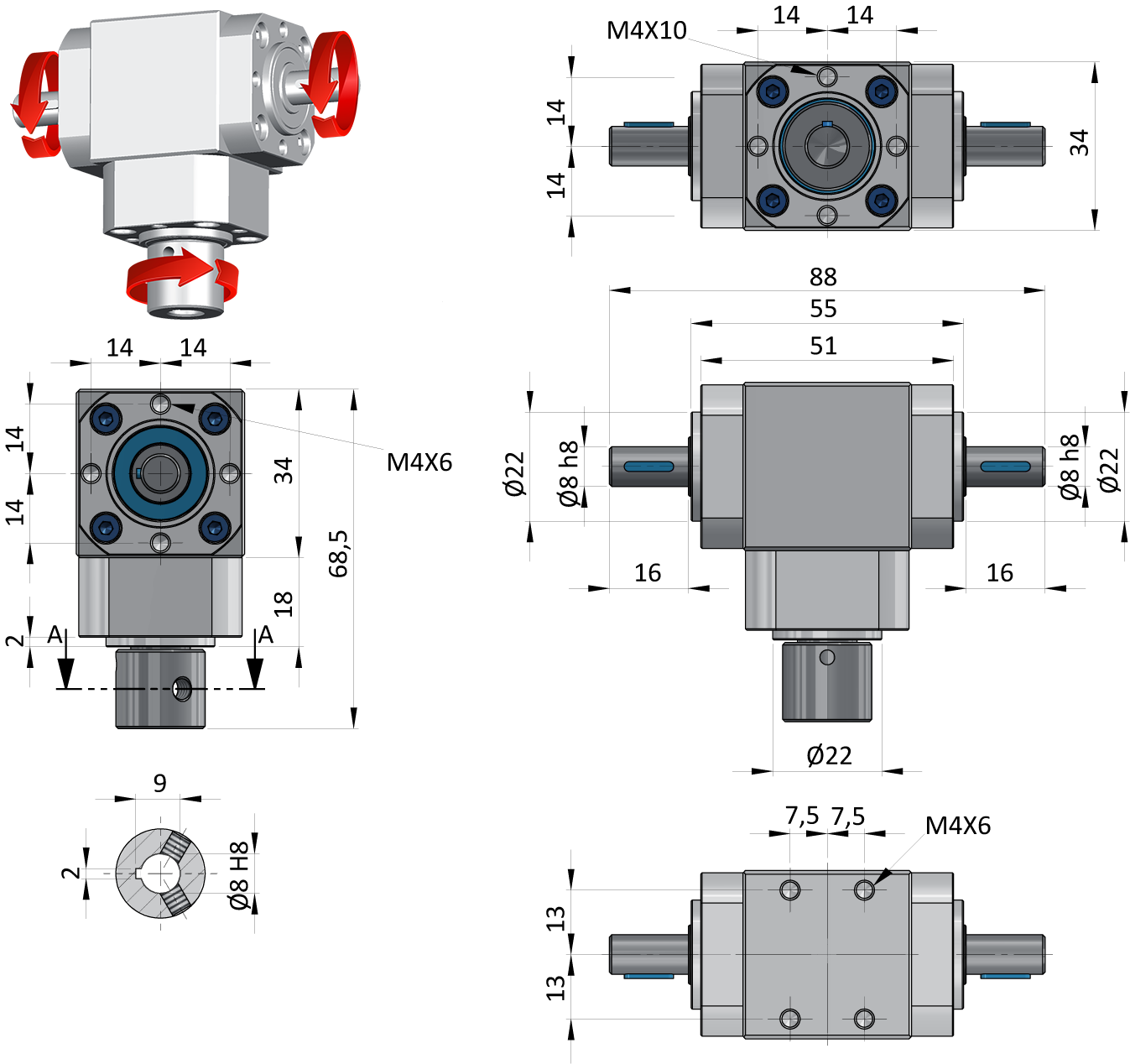

|||||||
| Versions «B» F-M-M | |||||||
![]() |
|||||||
| Versions «C» M-M-M | |||||||
![]() |
|||||||
| Versions «C» M-F-F | |||||||
![]() |

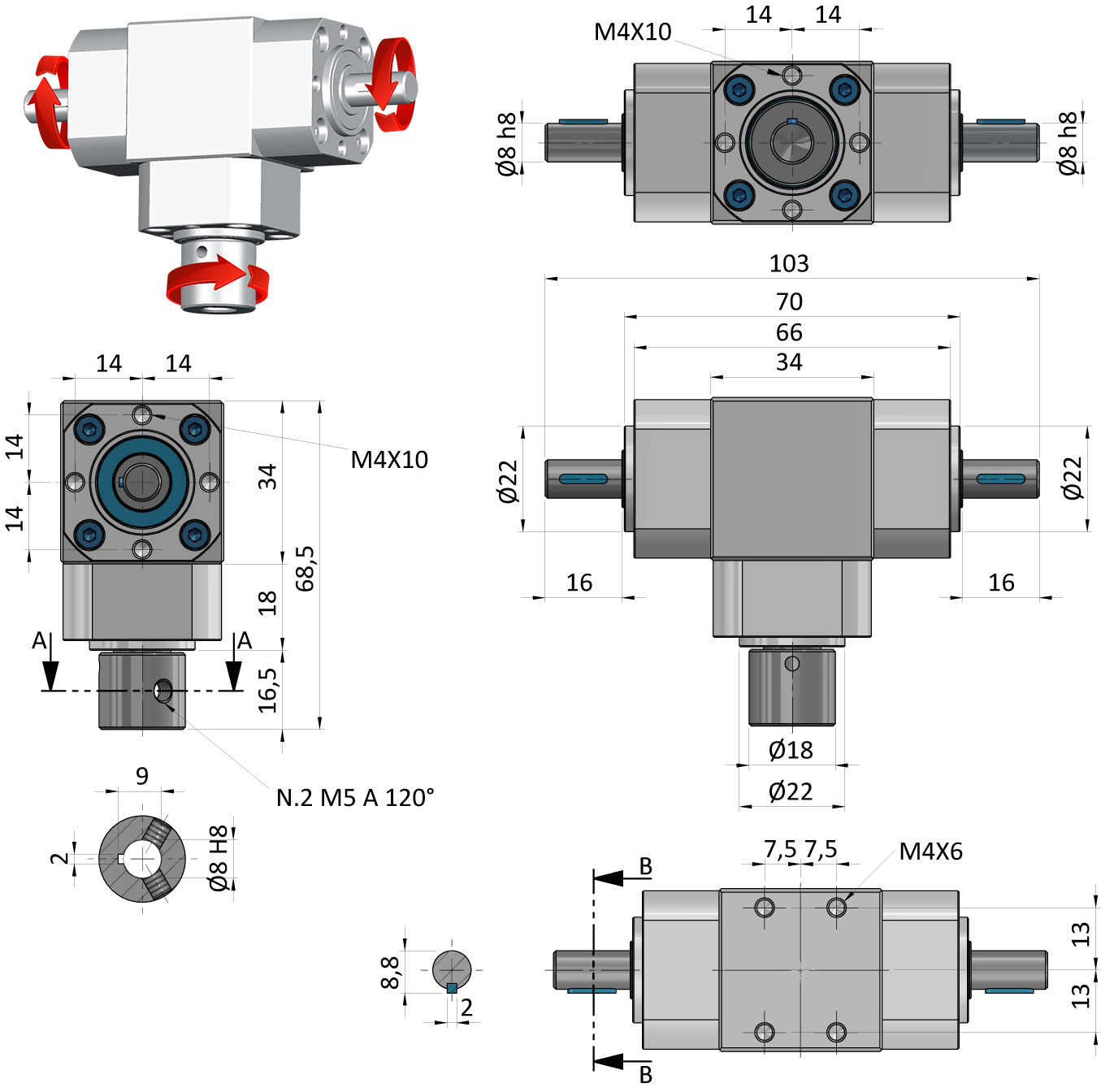

|||||||
| Versions «C» F-M-M | |||||||
![]() |
|||||||
| Versions «C» F-F-F | |||||||
![]() |
|||||||
| Versions «D» F-F-F | |||||||
![]() |
|||||||
| Versions «D» M-F-F | |||||||
![]() |
|
FORME CONSTRUCTIVE ET SENSE DE ROTATION |
Tab.1 |
||
| VERSIONS DISPONIBLES | |
| ⟪A⟫ | ⟪B⟫ |
|
|
![]() |
|
2 sorties, même sens de rotation |
3 sorties, même sens de rotation |
| ⟪C⟫ | ⟪D⟫ |
|
|
|
|
3 uscite, di cui 1 con rotazione discorde |
3 sorties, dont 2 à arbre creux traversant, même sens de rotation |
|
|
|
| IDENTIFICATION DES ARBRES | Tab.2 |
| ARBRES DISPONIBLES | ||||||||
| mâle = M |
femelle borgne = F |
femelle traversant = F |
||||||
![]() |
![]() |
|
||||||
|
Exemple avec 2 sorties |
Exemple avec 3 sorties |
![]() |
![]() |
|
|
|
|
L’arbre 1 est toujours représenté du côté opposé aux trous de fixation M_1 et constitue la référence pour: |
|
|
● la forme constructive |
|
|
● le sens de rotation |
|
|
● le rapport de transmission. |
|
|
Par convention, l’arbre 1 est représenté tournant dans le sens horaire. Les autres arbres sont définis dans le sens horaire |
|
| RAPPORTS DE TRANSMISSION DISPONIBILES | Tab.3 |
| Rapport 1/1 | Rapport 1/2 | Rapport 2/1 |
![]() |
![]() |
![]() |
|
Exemple |
Exemple |
Exemple |
| Arbre 1 = 10 rpm | Arbre 1 = 10 rpm | Arbre 1 = 5 rpm |
| Arbres 2-3 = 10 rpm | Arbres 2-3 = 5 rpm | Arbres 2-3 = 10 rpm |
| non disponible en version D | ||
| POSITIONS DE FIXATIONS M_ | Tab.4 |
|
|
| M_1 = vue de dessus 0° | M_2 = vue latérale droit 90° | |||
![]() |
![]() |
+90° →DX |
![]() |
![]() |
| même rotation | rotation inverse | même rotation | rotation inverse | |
|
↑ +90° |
+90° ↓ |
|||
| M_3 = vue latérale gauche. 270° | M_4 = vue de dessous 180° | |||
|
![]() |
+90° ← SX |
|
|
| même rotation | rotation inverse | même rotation | rotazione discorde | |
|
CALAGE DES CLAVETTES |
|||
|
rapport |
degrés ° |
![]() |
![]() |
|
1/1 |
± 7,2° |
||
|
1/2 |
± 6,9° |
||
|
2/1 |
± 6,9° |
||
|
a. rainure de clavette |
|||
|
Les rainures de clavette sur les arbres ne sont jamais parfaitement alignées, à l'exception des arbres 2 et 3 dans les versions «B» et «D». |
|||
|
INDICATIONS PRATIQUES |
|
Choix du renvoi |
|
Pour un dimensionnement correct, il est nécessaire de déterminer: la puissance, le couple et la vitesse de rotation. |
|
Installation |
|
Assurez-vous du bon alignement des axes pour éviter les surcharges, la surchauffe et l'usure prématurée des roulements. Grâce à leur conception, les entraînements peuvent être installés dans n'importe quelle position. |
|
Mise en service |
|
Après un bref test avant livraison, l'entraînement nécessite quelques heures de rodage pour atteindre son rendement maximal. Nous recommandons une charge progressive jusqu'au maximum en20-30 heures de fonctionnement. Les températures initiales seront plus élevées pendant le rodage. |
|
Entretien périodique |
|
Nos entraînements sont sans entretien ; cependant, il est recommandé de vérifier périodiquement les éventuelles fuites de lubrifiant. Le remplacement de l'entraînement dépend des conditions d'utilisation, avec une durée de vie estimée à 10 000 heures en conditions normales. |
|
Stockage |
|
Pendant le stockage, protégez les entraînements de la poussière et des environnements corrosifs. Nous recommandons de faire tourner périodiquement les entraînements pour assurer une lubrification adéquate des pièces internes et des joints. |
|
Garantie |
|
La garantie est valable uniquement si toutes les instructions du catalogue sont respectées. |
Richiedi l'accesso
|
TABLEAUX ET GRAPHIQUES DE RENDEMENT |
|
| Couple de sortie avec rapport 1/1 | |
![]() |
|
| Couple de sortie avec rapport 1/2 | |
![]() |
|
| Couple de sortie avec rapport 2/1 | |
![]() |
|
|
TABLEAUX ET GRAPHIQUES DES CHARGES |
|
|
Charge radial ‹Fr› |
|
![]() |
|
| Charge axiale ‹Fa› | |
![]() |
|
| REPRÉSENTATION DES CHARGES | |
|
«B» |
«D» |
![]() |
|
- Le rendement de transmission du renvoi est de 90 %. - Les graphiques représentent les charges radiales et axiales maximales applicables sur l’arbre du renvoi. N.B. Une charge radiale (par ex. tension de la courroie) n'est applicable que sur l’arbre long des versions «B» et «D» ; sinon, prévoir un support. |
|
