66/8
• Disponible avec des rapports de réduction: 1:1 - 1:2 en réduction (standard) - 2:1 en multipliant (sur demande en versions A-B-C, n'est pas disponible dans version D)
• Caisse en aluminium, anodisé, arbres en acier AISI 303
• Couple 90 Nm
• Charge radiale 150 kg - charge axiale 15 kg
• Modèles:
Version A avec 2 sorties
Version B avec 3 sorties ou
Version C avec 3 sorties avec rotation inverse
Version D avec 3 sorties, 2 arbre creux
• Arbres de sortie: M = mâle / F = à languette Ø20
(voir la section "Dimensions").
• Poids: 2 sorties gr. 2500; 3 sorties gr. 2700
➜ Disponible sur demande:
▪ Corps en acier inoxydable AISI 303
▪ Modèles avec engrenages coniques à denture spiroïdale (Fig. 2) disponible dans toutes les versions. Les renvois spiroïdaux〚SP〛se distinguent par leur précision, leur silence et un couple transmissible 30% supérieur.
▪ Graisseur pour une utilisation en continue
Galerie Photo
ARBRES DE ENTRÉE ET SORTIE DISPONIBLES

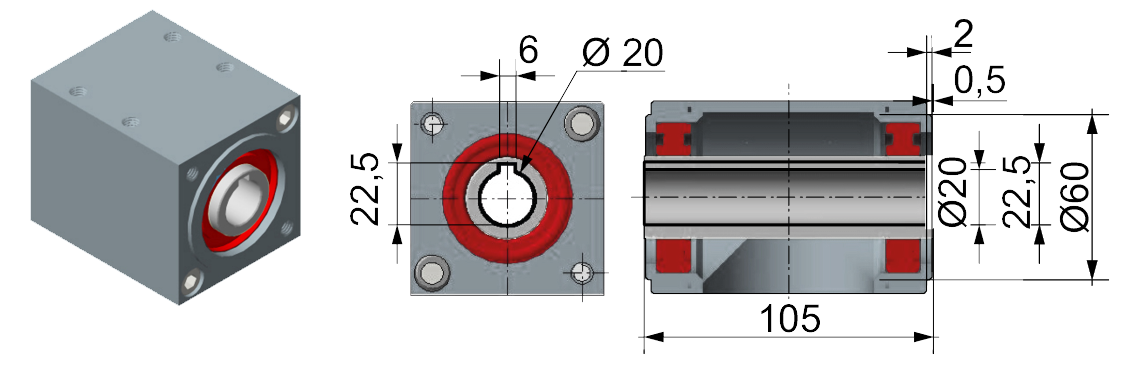

| M = arbre mâle |
| F = arbre à languette borgne |
| F = arbre à languette traversée (seulement la version "D") |
| VERSION "A" M-M |
| VERSION "A" M-F |
| VERSION "A" F-F |
| VERSION "B" M-M-M |
| VERSION "B" F-M-M |
| VERSION "C" M-M-M avec rotation inverse |
| VERSION "C" M-F-F avec rotation inverse |
| VERSION "C" F-M-M avec rotation inverse |
| VERSION "C" F-F-F avec rotation inverse |
| VERSION "D" M-F-F à languette traversée |
| VERSION "D" F-F-F à languette traversée |
| REPRÉSENTATION DU SENS DE ROTATION | ||
| ⟪A⟫ | ⟪B⟫ | ⟪C⟫ |
 |
 |
 |
| ⟪D⟫ | ⟪E⟫ |
 |
 |
|
Le sens de rotation dépend de la forme de construction et du positionnement; voir “Versions avec dimensions” |
|
| REPRÉSENTATION DES ENGRENAGES | |
|
Fig. 1 |
Fig. 2 |
|
|
 |
|
Les renvois spiroïdaux (Fig. 2) se distinguent par leur précision, leur silence et un couple transmissible 30% supérieur |
|
|
REPRÉSENTATION DU RAPPORT EN REDUCTION ET MULTIPLIER |
|
| Fig. 3 | Fig. 4 |
 |
 |
| Fig. 5 | Fig. 6 |
 |
 |
|
Pour la détermination du rapport de transmission et de la forme de construction (Fig. 5-6) , l’arbre n1 (toujours représenté en bas dans les dessins d’ensemble) fait foi, les autres arbres s’identifient en suivant le sens des aiguilles d’une montre (Fig. 3-4). |
|
| CHARGE RADIAL ET AXIAL | |
| Fig. 7 | |
 |
Fr = max 150 N est la charge qui agit dans la direction perpendiculaire à l'arbre/axe |
| Fa = max 15 N est la charge qui agit dans la direction de l'arbre/axe | |
| T = 4 Nm couple de sortie | |
| Les charges agissant sur les arbres peuvent être de deux types, par rapport à l'axe de l'arbre (Fig. 7): Fr - force radiale Fa - force axiale, que peut être en 'tension' ou en 'compression' (à préciser lors de la commande). «Les charges sont générées par les appareils connectés au renvoi et ont varié causés par les lecteurs de bande, d'accélération et de décélération, structure désalignements, les vibrations, les chocs, etc.» |
Douilles de liasion fendues pour relier renvois et transmissions.
Trous disponibles Ø: 6-8-10-14.
➜ Pour des informations plus complètes, voir sec. "Transmisiones flexibles, semi-rigides ..." dans le menu déroulant à gauche.
➜ Pour des informations plus complètes, voir sec. "Transmisiones flexibles, semi-rigides ..." dans le menu déroulant à gauche.
Supports avec brida avec l'arbre d'extension pour relier des indicateurs de position.
➜ Pour des informations plus complètes, voir sec. "Transmisiones flexibles, semi-rigides ..." dans le menu déroulant à gauche.
Richiedi l'accesso

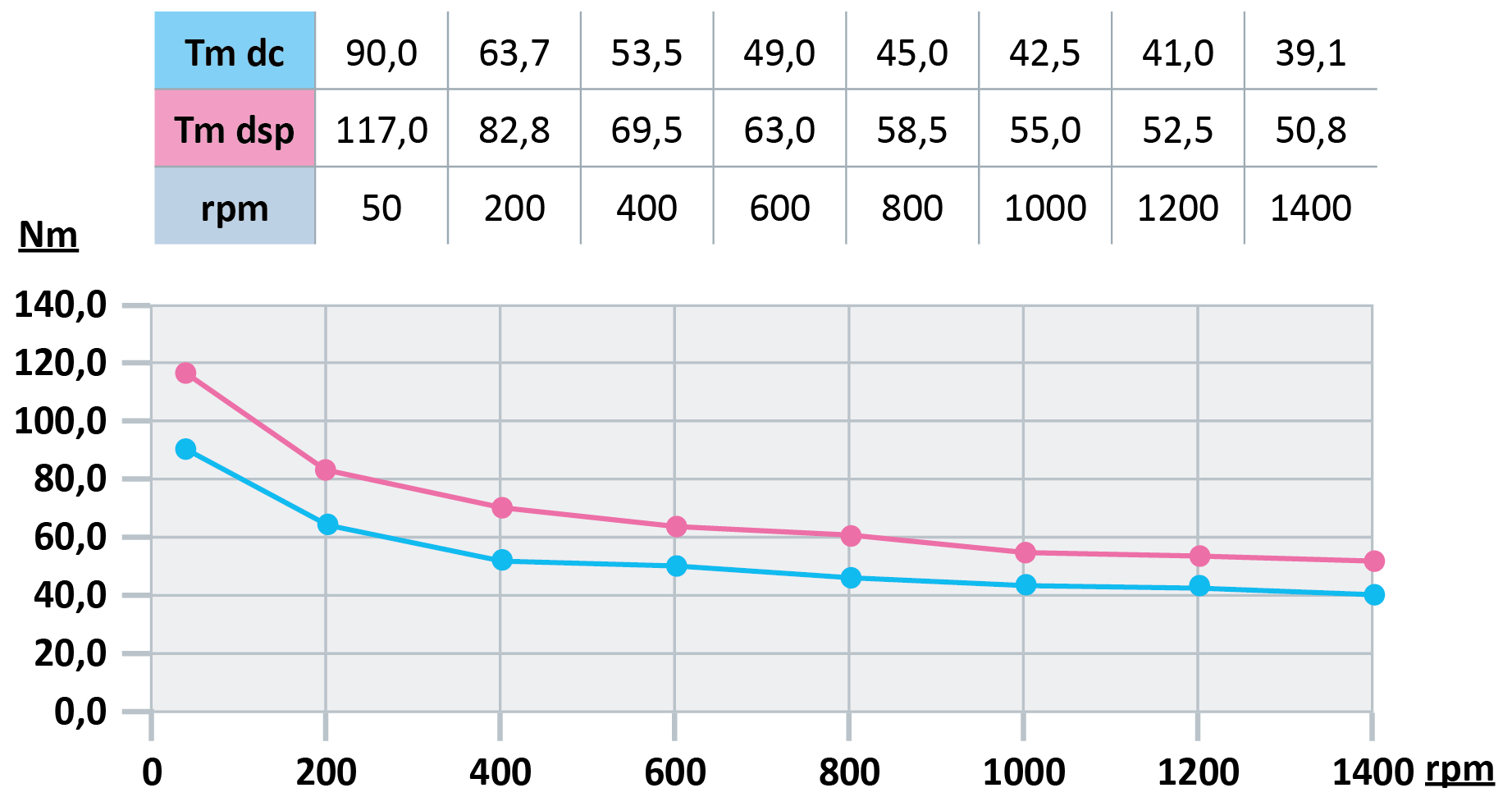

| COUPLE DE SORTIE AVEC RAPPORT 1/1 |
| Performance = 90% |
| COUPLE DE SORTIE AVEC RAPPORT1/2 |
| Performance = 90% |
| COUPLE DE SORTIE AVEC RAPPORT 2/1 |
| Performance = 90% |
