RD60
Réducteurs hélicoïdaux
|
• Les réducteurs à engrenages hélicoïdaux garantissent une transmission de puissance efficace et fiable, assurant un mouvement régulier et silencieux. |
|
• Adaptés à de nombreuses applications, ils permettent une optimisation de l’espace et une réduction des temps de maintenance. |
|
Caractéristiques techniques |
|
• Engrenages hélicoïdaux de haute précision pour un fonctionnement silencieux et uniforme |
|
• Grande capacité de charge et longue durée de vie opérationnelle |
|
• Rapports de réduction disponibles : 1/1 – 1/5 – 1/12,5 – 1/25 |
|
• Compatibles avec différents types de motorisation |
|
• Design compact pour une intégration facile dans les installations existantes |
|
• Lubrification par bain d’huile pour vitesses d’entrée > 200 rpm ; graissage pour vitesses < 200 rpm |
|
• Adaptés à un fonctionnement continu ou intermittent |
|
• Butées axiales sur les arbres d’entrée et de sortie, capables de supporter des charges axiales |
|
• Possibilité d’utilisation comme vérin à vis rotative en fixant la vis trapézoïdale ou à billes sur l’arbre de sortie |
Galerie Photo
|
EXEMPLES D'APPLICATIONS |
| RD60 |
|
CARACTÉRISTIQUES |
|
| FA = charge axial en entree | 200 N |
| FR = charge radial en sortie | 500 N |
|
Jeu maximum |
0,75° |
|
Rpm max d’entree (1/min) |
3.000 |
|
Temperature de travail |
-20 +80° |
| Duree | 10.000 ore |
| Rapports de réduction | 1/1 - 1/5 - 1/12,5 - 1/25 |
| Matériau du carter |
aluminium anodisé noir |
| Matériau engrenages |
acier avec traitement de surface (PRONOX) |
| Matériau arbres | acier avec traitement de surface (PRONOX) |
| Poids | 730 Kg |
|
Lubrification au graisse |
SANEG LX EP 2 |
|
Lubrification par bain d’huile |
Castrol Optigear 1100/100 (> 200 rpm) |
Les joints universels articulés «GC» et «GCC» utilisés pour la transmission du couple et du mouvement des éléments non alignés.
Caractéristiques principales: application universelle, haute fiabilité, pas d’entretien, facilité d’utilisation, extrêmement précis.
• Corps en acier inoxydable AISI303, entièrement usiné dans le solide.
• Adaptées aux mouvements intermittents (UI) et continus (UC).
• Angle de travail max. 45 °.
➜ Pour des informations plus complètes, voir GC e GCC
Richiedi l'accesso
|

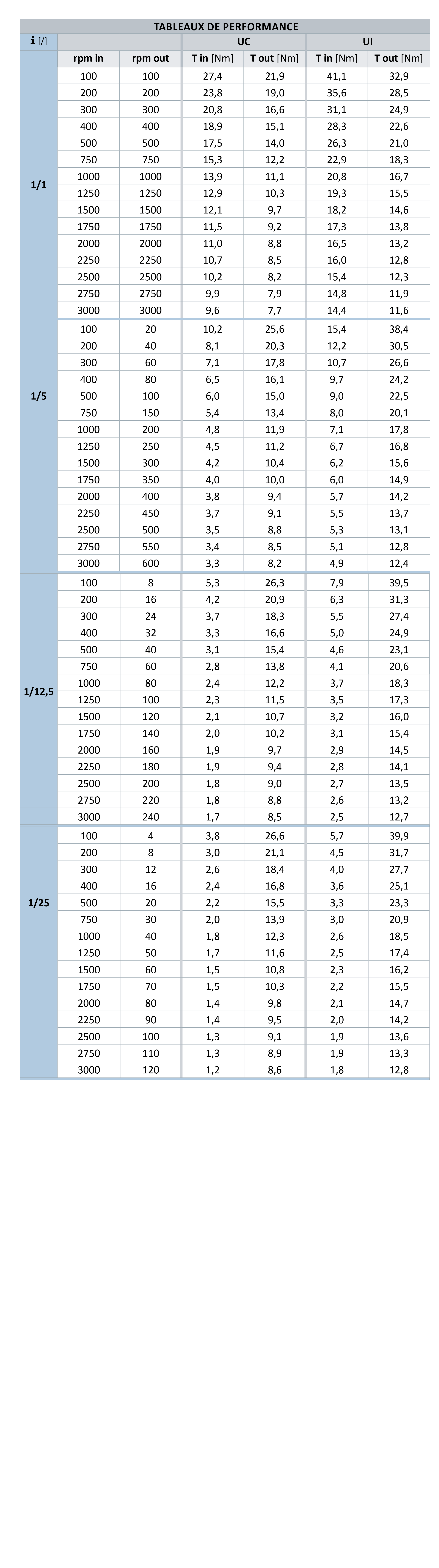

LEGENDE DES TABLEAUX PERFORMANCE |
||
|
