66/6UC

Renvoi pour usage continu

66/6UC

Renvoi pour usage continu

• Idéal pour une utilisation motorisée continue, à la maximale efficacité et sans perte de puissance.
• La configuration des composants garantit un fonctionnement fluide sans interruptions.
• Lubrification à bain d'huile pour un nombre de tours supérieur à 200 rpm ; à graisse pour un nombre de tours inférieur à 200 rpm.
• Rapports de transmission disponibles : 1:1 - 1:2 - 2:1 (disponible dans les versions «A» - «B» - «C»»).
• Corps en aluminium, anodisé ; arbres en acier inoxydable AISI 303.
• Couple transmissible 14 Nm (Tab. 10).
• Modèles :
- Version «A» avec 2 sorties; poids 600 g.
- Version «B» avec 3 sorties; poids 620 g.
- Version «C» (rotation inverse) avec 3 sorties; poids 630 g.
- Version «D» avec 3 sorties, 2 à arbre creux traversant; poids 590 g.
• Arbres de sortie standard : M = mâle Ø10CH3 / F = femelle Ø10CH3.
Disponible sur demande:
▪ Arbres de sortie: M = mâle Ø14CH5.
▪ Arbres de sortie: F = femelle Ø14CH5.
▪ Configurations personnalisées.

Galerie Photo

EXEMPLES D'APPLICATIONS

VERSIONS AVEC DIMENSIONS

Arbres de sortie disponible

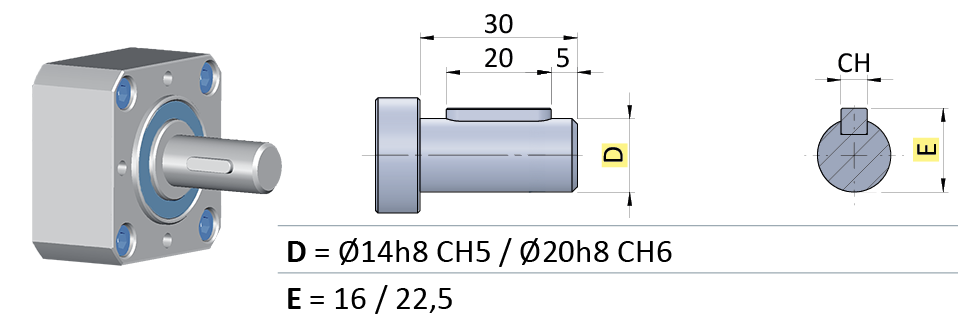

arbre mâle M

arbre femelle F

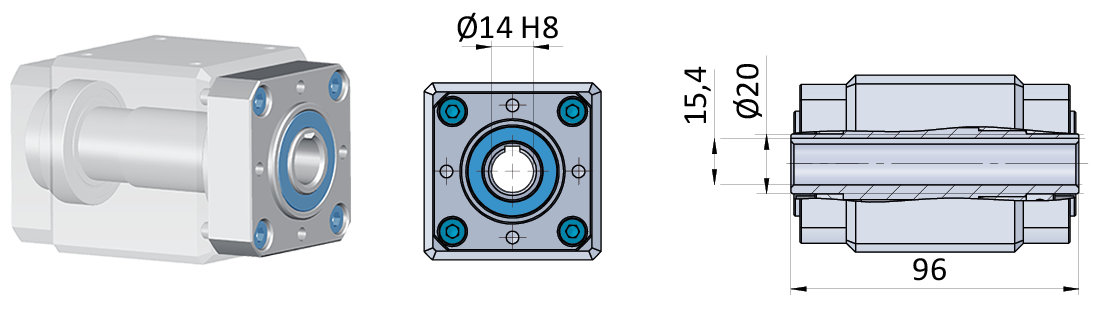

arbre femelle traversant F

Versions «A» M-M

Versions «A» M-F

Versions «A» F-M

Versions «A» F-F

Versions «B» M-M-M

Versions «B» F-M-M

Versions «C» M-M-M

Versions «C» M-F-F

Versions «C» F-M-M

Versions «C» F-F-F

Versions «D» F-F-F

Versions «D» M-F-F

FORME CONSTRUCTIVE ET SENSE DE ROTATION

Tab.1

VERSIONS DISPONIBLES
⟪A⟫	⟪B⟫

2 sorties, même sens de rotation	3 sorties, même sens de rotation

⟪C⟫	⟪D⟫

3 uscite, di cui 1 con rotazione discorde	3 sorties, dont 2 à arbre creux traversant, même sens de rotation
Le sens de rotation dépend de la forme constructive et de la position de montage, voir Tab. 4.

IDENTIFICATION DES ARBRES

Tab.2

ARBRES DISPONIBLES
mâle = M	femelle borgne = F	femelle traversant = F

Exemple avec 2 sorties	Exemple avec 3 sorties

RÈGLES DE RÉFERÉNCE
L’arbre 1 est toujours représenté du côté opposé aux trous de fixation M_1 et constitue la référence pour:
● la forme constructive
● le sens de rotation
● le rapport de transmission.
Par convention, l’arbre 1 est représenté tournant dans le sens horaire. Les autres arbres sont définis dans le sens horaire

RAPPORTS DE TRANSMISSION DISPONIBILES

Tab.3

Pour déterminer le rapport, l’arbre 1 fait foi ; il est toujours représenté du côté opposé aux trous de fixation M_1 .
Rapport 1/1	Rapport 1/2	Rapport 2/1

Exemple	Exemple	Exemple
Arbre 1 = 10 rpm	Arbre 1 = 10 rpm	Arbre 1 = 5 rpm
Arbres 2-3 = 10 rpm	Arbres 2-3 = 5 rpm	Arbres 2-3 = 10 rpm
		non disponible en version D

POSITIONS DE FIXATIONS M_

Tab.4

L’arbre 1 reste la référence et est représenté, par convention, en rotation horaire ; le boîtier pivote de 90° par rapport à la précédente.

M_1 = vue de dessus 0°			M_2 = vue latérale droit 90°
		+90° → DX
même rotation	rotation inverse		même rotation	rotation inverse
↑ +90°			+90° ↓
M_3 = vue latérale gauche. 270°			M_4 = vue de dessous 180°
		+90° ← SX
même rotation	rotation inverse		même rotation	rotazione discorde

CALAGE DES CLAVETTES
rapport	degrés °
1/1	± 7,2°
1/2	± 6,9°
2/1	± 6,9°
a. rainure de clavette b. languette
Les rainures de clavette sur les arbres ne sont jamais parfaitement alignées, à l'exception des arbres 2 et 3 dans les versions «B» et «D».

INDICATIONS PRATIQUES

Choix du renvoi

Pour un dimensionnement correct, il est nécessaire de déterminer: la puissance, le couple et la vitesse de rotation.
Nous vous conseillons également de consulter les tableaux et les données techniques figurant dans les « Informations générales » (p. 4-7)
Pour les abréviations et les sigles, consultez le « glossaire » (p. 7).

Installation

Assurez-vous du bon alignement des axes pour éviter les surcharges, la surchauffe et l'usure prématurée des roulements. Grâce à leur conception, les entraînements peuvent être installés dans n'importe quelle position.

Mise en service

Après un bref test avant livraison, l'entraînement nécessite quelques heures de rodage pour atteindre son rendement maximal. Nous recommandons une charge progressive jusqu'au maximum en20-30 heures de fonctionnement. Les températures initiales seront plus élevées pendant le rodage.

Entretien périodique

Nos entraînements sont sans entretien ; cependant, il est recommandé de vérifier périodiquement les éventuelles fuites de lubrifiant. Le remplacement de l'entraînement dépend des conditions d'utilisation, avec une durée de vie estimée à 10 000 heures en conditions normales.

Stockage

Pendant le stockage, protégez les entraînements de la poussière et des environnements corrosifs. Nous recommandons de faire tourner périodiquement les entraînements pour assurer une lubrification adéquate des pièces internes et des joints.

Garantie

La garantie est valable uniquement si toutes les instructions du catalogue sont respectées.

Accès Espace Réservé

Adresse e-mail

Mot de passe

Mot de passe oublié?

Richiedi l'accesso

Prénom ^*

Nom ^*

Entreprise ^*

E-mail ^*

City ^*

Country

Mot de passe ^* (5 caractères min.)

Entrez au moins un numéro de téléphone ^*

Téléphone fixe

Téléphone portable

J'ai pris connaissance de la politique de confidentialité

^*Champs nécessaires

TABLEAUX ET GRAPHIQUES DE RENDEMENT

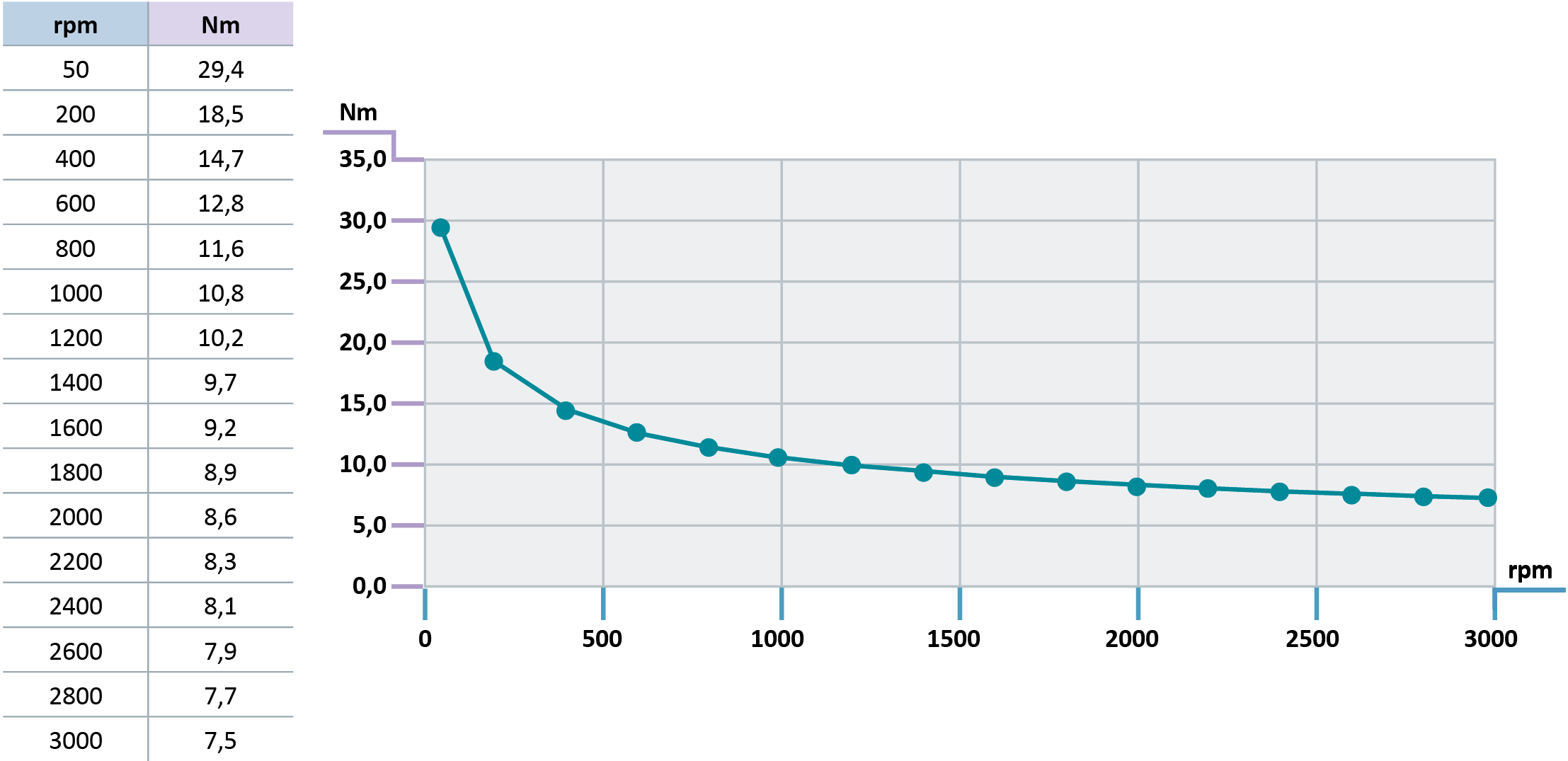

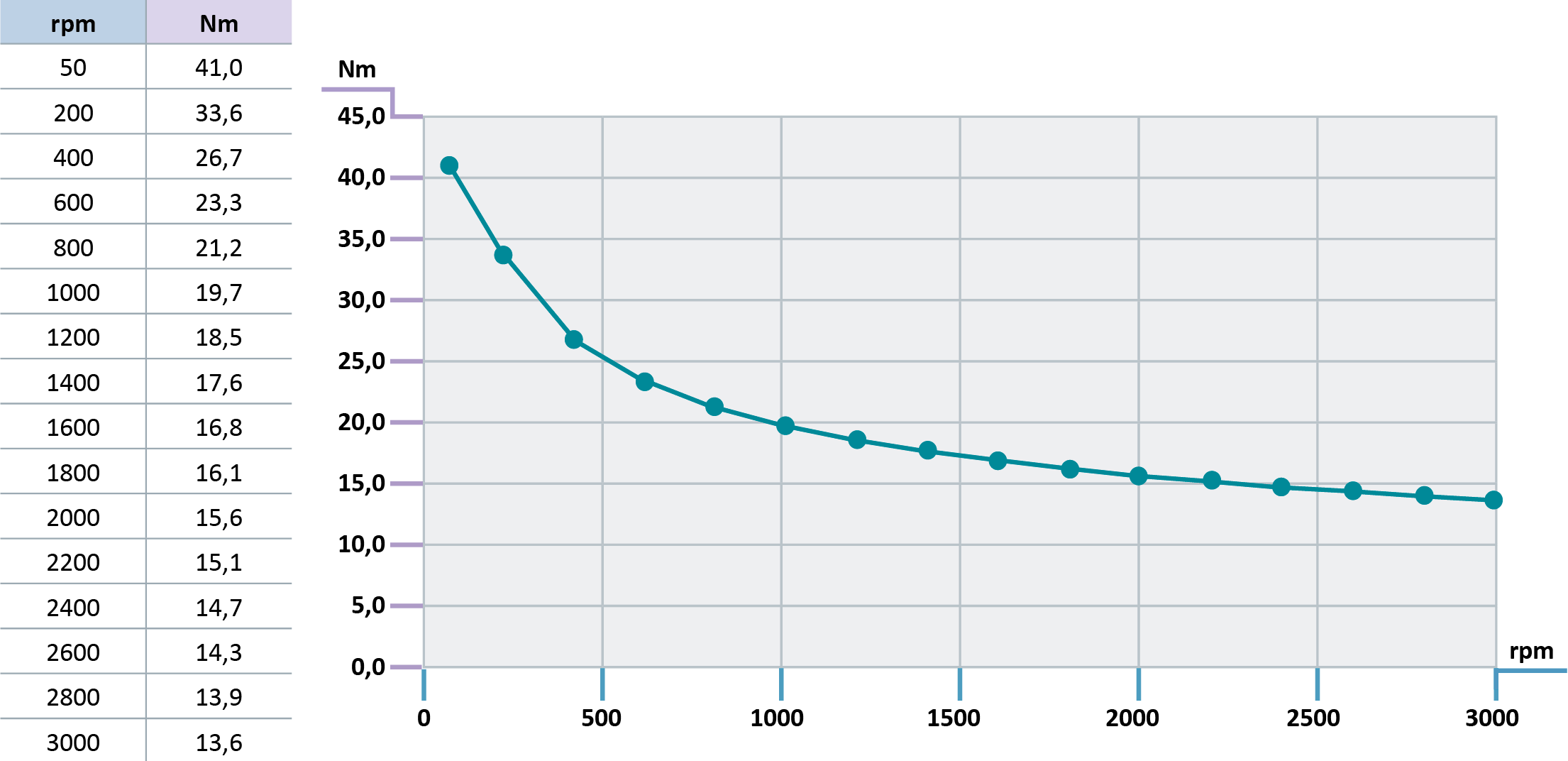

Couple de sortie avec rapport 1/1

Couple de sortie avec rapport 1/2

Couple de sortie avec rapport 2/1

TABLEAUX ET GRAPHIQUES DES CHARGES

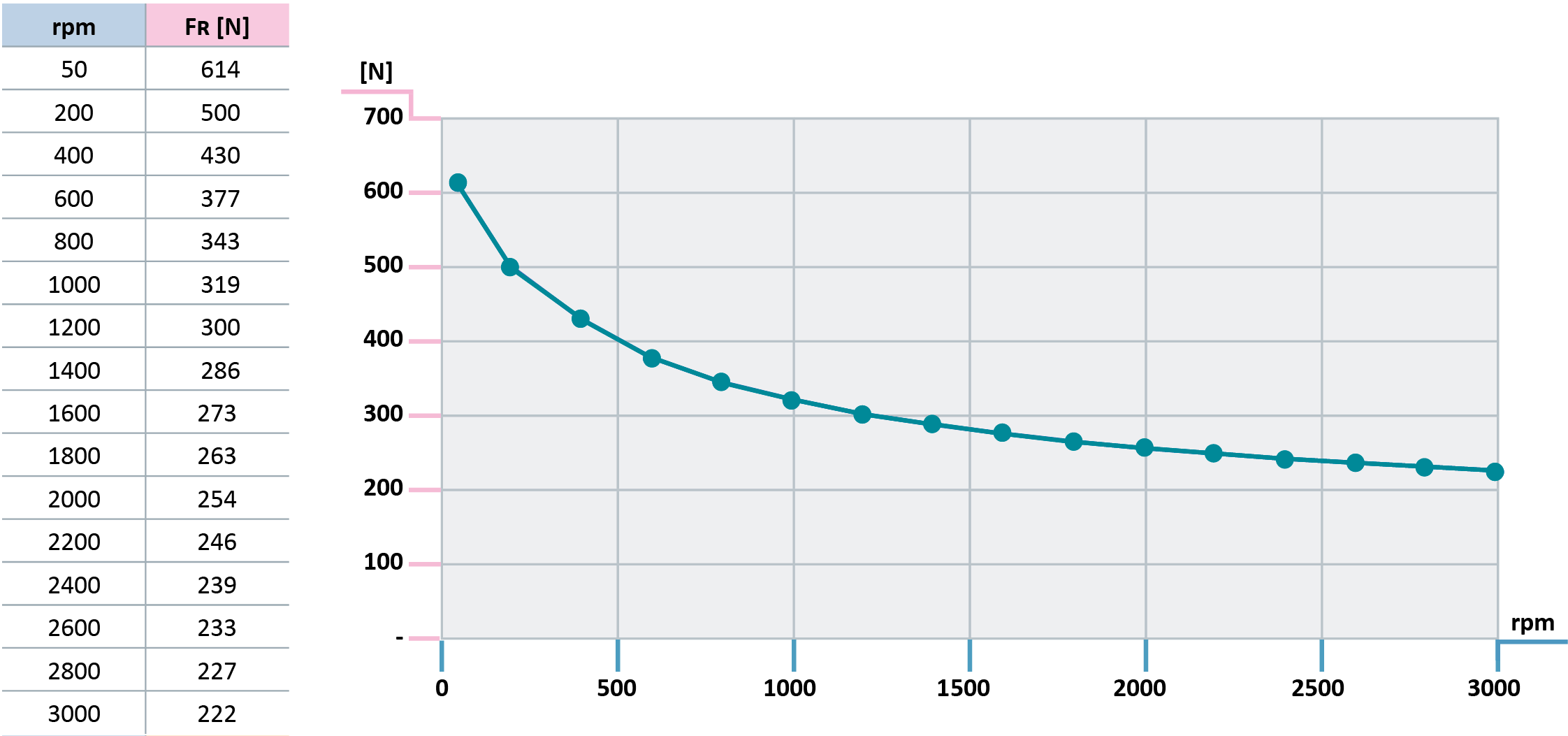

Charge radial ‹Fr›

Charge axiale ‹Fa›

REPRÉSENTATION DES CHARGES
«B»	«D»

- Le rendement de transmission du renvoi est de 90 %. - Les graphiques représentent les charges radiales et axiales maximales applicables sur l’arbre du renvoi. N.B. Une charge radiale (par ex. tension de la courroie) n'est applicable que sur l’arbre long des versions «B» et «D» ; sinon, prévoir un support.
