RD60
Reductores helicoidales
|
• Los reductores de engranajes helicoidales garantizan una transmisión de potencia eficiente y fiable, asegurando un movimiento regular y silencioso. |
|
• Aptos para numerosas aplicaciones, permiten optimizar el espacio y reducir los tiempos de mantenimiento. |
|
Características técnicas |
|
• Engranajes helicoidales de alta precisión para un funcionamiento silencioso y uniforme |
|
• Alta capacidad de carga y larga vida útil |
|
• Relaciones disponibles: 1/1 – 1/5 – 1/12,5 – 1/25 |
|
• Compatibles con varios tipos de motorización |
|
• Diseño compacto para una integración sencilla en instalaciones existentes |
|
• Lubricación por baño de aceite para velocidades de entrada > 200 rpm; con grasa para velocidades < 200 rpm |
|
• Aptos para funcionamiento continuo o intermitente |
|
• Cojinetes axiales en los ejes de entrada y salida, capaces de soportar cargas axiales |
|
• Posibilidad de uso como gato de tornillo rotante fijando el husillo trapezoidal o de bolas al eje de salida |
Galeria de fotos
|
EJEMPLOS DE APLICACIÓN |
| RD60 |
| CARACTERÍSTICAS | |
| FA = carga axial de entrada | 200 N |
| FR = carga radial de salida | 500 N |
|
Jeu maximum |
0,75° |
|
Max rpm de entrada (1/min) |
3.000 |
|
Temperatura de trabajo |
-20 +80° |
|
Duracion |
10.000 ore |
|
Relaciónes de reducción |
1/1 - 1/5 - 1/12,5 - 1/25 |
|
Material de la carcasa |
aluminio anodizado negro |
|
Material engranajes |
acero con tratamiento superficial (PRONOX) |
|
material ejes |
acero con tratamiento superficial (PRONOX) |
| Peso | 730 Kg |
|
Lubricación con grasa |
SANEG LX EP 2 |
|
Lubricación en baño de aceite |
Castrol Optigear 1100/100 (> 200 rpm) |
Las juntas universales articuladas «GC» y «GCC» se utilizan para la transmisión de par y movimiento de elementos no alineados.
Características principales: aplicación universal, alta fiabilidad, sin mantenimiento, facilidad de uso, extrema precisión.
• Cuerpo en acero inoxidable AISI303, totalmente mecanizado en macizo.
• Apto para movimientos intermitentes (UI) y continuos (UC).
• Ángulo de trabajo máx. 45 °.
Richiedi l'accesso
|

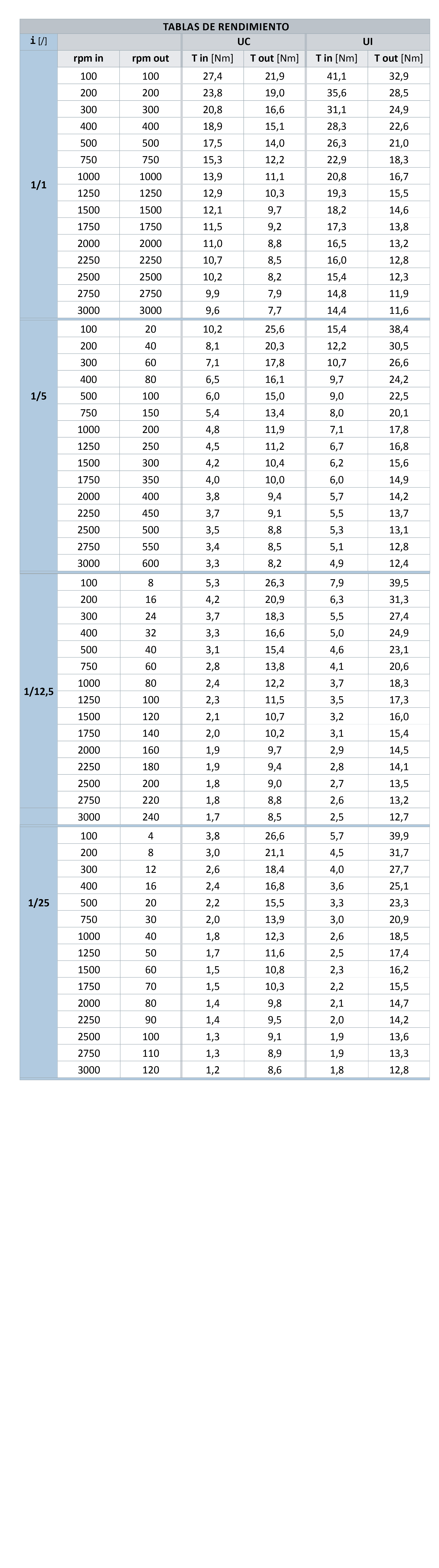

LEYENDA PARA TABLAS DE RENDIMIENTO |
||
|
Tab. 1 |
= |
carga movida según el par de entrada |
|
Tab. 2 |
= |
carga movida según la carrera del tornillo acme (con guías) |
|
Tab. 3 |
= |
velocidad de traslación del tornillo basada en el no. vueltas de entrada |
|
i |
= |
relación de reducción [/] |
|
T |
= |
par [Nm] |
|
C |
= |
carga movida [kg) |
|
s |
= |
corsa |
|
ω |
= |
carrera [mm] |
|
v |
= |
velocidad de traslación [mm/s] |
