EP.RS.MAN

Indicatore di posizione elettronico ad albero passante, con uscita seriale

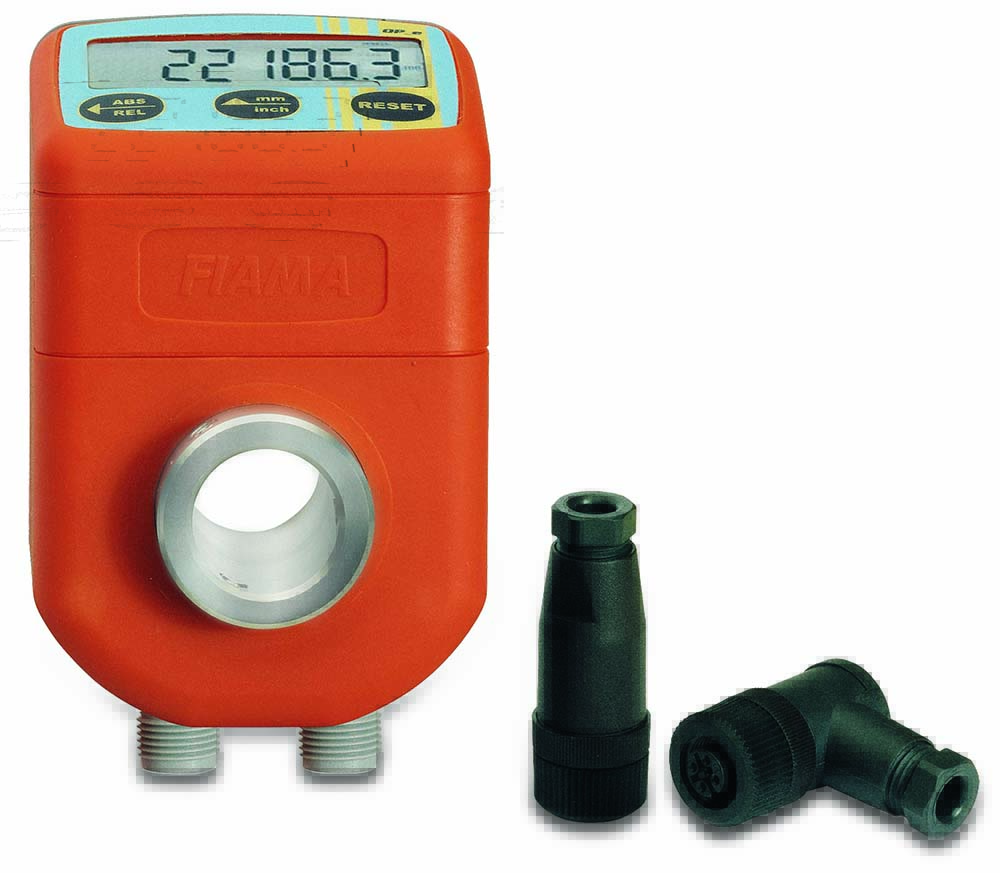

L’indicatore elettronico EP-RS integra, in un dispositivo compatto, il trasduttore di posizione e l’unità visualizzazione. Utilizzato per la misura di spostamenti lineari o angolari, è applicabile a svariate tipologie di macchine industriali (packaging, lavorazione del legno, alluminio, lamiera ecc.).

Caratteristiche principali:
• Montaggio semplice attraverso l’albero cavo (in acciaio brunito, su cuscinetti a sfere di precisione). Scatola in plastica antiurto, autoestinguente.
• Il display ha sei cifre più segno (scala di lettura -999999 +999999); altezza cifre 10 mm, ottima leggibilità anche a distanza.
• EP-RS ha alimentazione esterna 10÷25Vdc e batteria ricaricabile interna (funzionamento 6 mesi in assenza di alimentazione), porta seriale RS485 MODBUS RTU per il colloquio con unità remote.
• EP-RS.MAN viene utilizzato per i posizionamenti manuali (es. cambio formato manuale): l’unità di supervisione (PLC, computer) trasmette la quota ad ogni EP-RS.MAN e l’operatore sul posto sposta l’asse manualmente a raggiungere tale quota.

Funzionalità principali:
■ Direttamente programmable dai tre tasti frontali
■ I simboli di tutte le funzioni abilitate sono sempre visualizzati
■ Configurazione del valore per ogni giro di albero cavo; la direzione di conteggio; numero di cifre decimali
■ Parametri di reset/preset; quota assoluta/incrementale; conversione mm/pollici, lettura in gradi; correzione del valore (es. utilizzo di utensili diversi) e offset per la compensazione dell’usura utensile.


Photogallery



1. Connettori
2. Piolino di fermo ø6: I40 (I30)
3. Albero cavo foro ø20 o ø25
4. Guarnizione antipolvere

  POSIZIONE DI MONTAGGIO

 VISTA A  VISTA B







Alimentazione EP-RS:10-25 Vdc
Diametro Albero Cavo EP20RS: 20 mm H7 EP25RS: 25 mm H7
Display LCD altezza cifre 10 mm
EMC 2014/30/EU
Funzioni Disponibili Reset/preset, quota assoluta/incrementale, conversione mm/pollici, visualizzatore in gradi, 3 origini distinte per cambio utensile, compensazione usura utensile
Max Velocità di Rotazione 1000 RPM
Porta seriale RS485 MODBUS RTU
Protezione IP54
Risoluzione 4000 impulsi/giro
Scala di Lettura -999999 +999999
Tastiera 3 tasti per programmazione ed attivazione funzioni
Temperatura di impiego 0-50°C
Umidità relativa 30-90%



Flangia di blocco FLB-EP20


in alluminio per un bloccaggio sicuro dell'albero di comando.

Pomello di manovra PM-EP20

Il pomello di manovra viene montato direttamente sull’albero dell’indicatore di posizione programmabile EP20.
A richiesta targhetta adesiva (neutra o con logo Fiama) sul fronte del pomello, indica il senso di incremento o decremento della misura.
Materiale: alluminio anodizzato.

Bussole di riduzione foro OP in tecnopolimero.
➜ per informazioni più complete, vedi BF

Bussole di riduzione per flangia di blocco OP (tecnopolimero).
➜ per informazioni più complete, vedi BF-BL



Volantino di manovra con manico pieghevole in materiale termoplastico, boccola in acciaio.
➜ per informazioni più complete, vedi V.R

Manovella con manico pieghevole, Materiale termoplastico, boccola in acciaio.
➜ per informazioni più complete, vedi V.M
