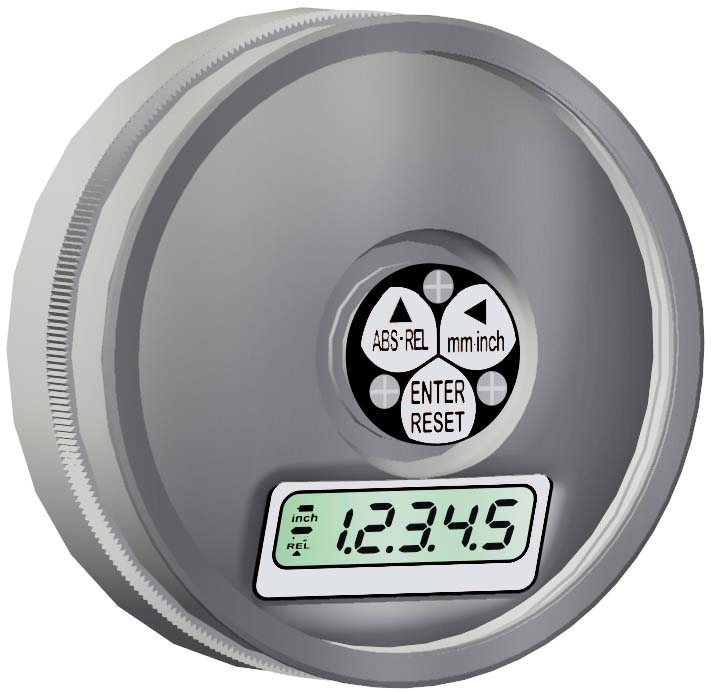

EN90-EN90F
L’indicatore di posizione elettronico è adatto per la misura regolazioni lineari o angolari su svariate tipologie di macchine industriali (imballaggio, legno, alluminio, lamiera, plastica ecc.).
Caratteristiche principali:
• Il display ha 5 cifre più segno di altezza 7,5 mm, ottima leggibilità anche a distanza.
• Lo strumento e i tasti sono protetti da cover trasparenti.
• L’alimentazione è interna a batteria (formato ½ AA da 3,6V) durata di circa 4 anni. La sostituzione della batteria, segnalata quando necessaria, viene effettuata con facilità e senza perdita dei parametri.
Funzionalità principali:
■ Direttamente programmable dai tre tasti frontali
■ Configurazione del valore per ogni giro di albero cavo; la direzione di conteggio; numero di cifre decimali
■ Parametri di reset/preset; quota assoluta/incrementale; conversione mm/pollici, lettura in gradi; correzione del valore (es. utilizzo di utensili diversi) e offset per la compensazione dell’usura utensile.
Versioni disponibili:
▶ EN90 a reazione gravitazionale adatto solo per alberi con posizione orizzontale.
☛ E’ fornibile con i volantini tipo P125P, P150P, P175P, P200P, P100L a lobi.
▶ EN90F a reazione fissa è adatto per alberi aventi qualsiasi posizione.
☛ E’ fornibile con i volantini tipo P125PF, P150PF, P175PF, P200PF, P100FL a lobi.
Photogallery
PER MONTAGGIO SU ALBERO ORIZZONTALE
PER MONTAGGIO SU ALBERO VERTICALE E INCLINATO
|
POSIZIONE DI MONTAGGIO |
|
|
SU ALBERO ORIZZONTALE «EN90» |
|
|
|
|
| VISTA UNICA | |
| SU ALBERO VERTICALE E INCLINATO «EN90F» | |
 |
|
| VISTA A | |
 |
|
| VISTA B |
I volantini della serie P-P e P-PF sono normalmente forniti con mozzo con boccola in alluminio con foro ø8 H8; a richiesta con fori alesati tolleranza H8, fori trasversali, cave per chiavetta, etc.
| TIPO | FORO | FORO CON SEDE CHIAVETTA | |||
| P100P-P100PF |
8
|
10
|
- | - | |
| P125P-P125PF |
8
|
12
|
16 |
12
|
|
| P150P-P150PF |
8
|
12
|
16 |
12
|
|
| P175P-P175PF |
8
|
16
|
20 | 20 | |
| P200P-P200PF |
8
|
16
|
20 | 20 | |
Le maniglie per i volantini della serie P-P e P-F sono in tecnopolimero rinforzato, di colore nero, resistenti a solventi, oli, grassi etc.
| MG - Impugnatura girevole | |
 |
 |
| Tipo |
Dimensioni
|
||||
|
A
|
B
|
C
|
D
|
E
|
|
| MG50 |
19
|
50
|
11
|
M5
|
10
|
| MG70 |
28
|
67
|
11
|
M5
|
12
|
| MG80 |
32
|
78
|
11
|
M5
|
12
|
| MGR - Impugnatura girevole ribaltabile | |
 |
 |
| Tipo |
Dimensioni
|
|||||
|
A
|
B
|
B2
|
C
|
D
|
E
|
|
| MGR70 |
28
|
67
|
77
|
15
|
M5
|
12
|
| MGR80 |
32
|
78
|
88
|
15
|
M5
|
12
|
Sono volantini di manovra impiegati con indicatori analogici e analogico-digitali con movimento gravitazionale (tipo P-P) o a reazione fissa (tipo P-F).
Lo strumento viene inserito a pressione nel volantino, dove è bloccato da tre ganci.
• Volantini in tecnopolimero rinforzato, di colore nero, resistenti a solventi, oli, grassi etc. Sono fornibili con o senza maniglia.
• Mozzo con boccola in alluminio con foro ø8 mm. A richiesta vengono eseguiti fori alesati tolleranza H8, cave per chiavetta, fori trasversali etc.
➜ per informazioni più complete, vedi sez. "Volantini di manovra con indicatori..." nel menù a tendina a sinistra.
