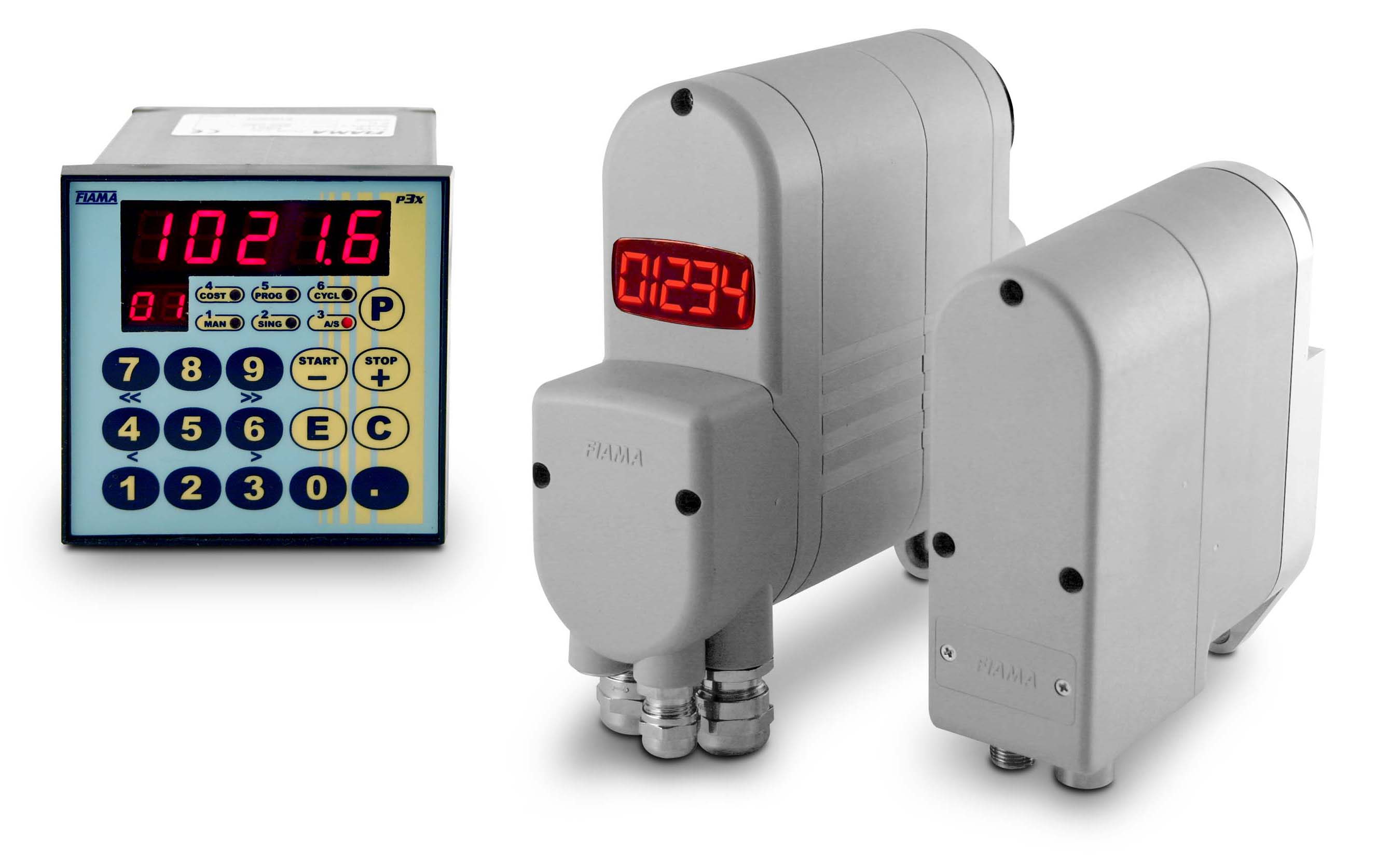

P3.S
Posizionatore per la gestione dell'unità Servo
• Il controllo P3.S, in abbinamento all’unità di posizionamento SERVO, costituisce un sistema particolarmente indicato per l’automazione di macchine che richiedono la gestione di assi motorizzati.
• La visualizzazione dei dati avviene su un display ad alta luminosità a 5 cifre (scala -9999, +99999) mentre un display ausiliario a due cifre mostra il passo del programma in esecuzione o una indicazione delle costanti di lavoro.
• La tastiera a 16 tasti con 6 indicatori di funzione rendono semplice ed immediato l'uso e la configurazione del posizionatore.
• Il P3.S può essere collegato fino a 32 unità SERVO in rete ed è in grado di memorizzare fino a 99 programmi di posizionamento.
• Per ottimizzare l'accuratezza del posizionamento, sono previsti alcuni parametri in grado di compensare l'inerzia del sistema, i giochi e l'usura degli accoppiamenti meccanici.
• Le modalità di lavoro sono: automatica, manuale, posizionamento singolo.
• Un’uscita a relé segnala l’avvenuto posizionamento di tutti gli assi, una seconda uscita a relé segnala eventuali errori di connessione.
• Gli ingressi del posizionatore start, emergenza sono optoisolati.
• Il collegamento con il SERVO è via seriale RS485 con protocollo MODBUS RTU.
• Il mantenimento dei dati a macchina spenta è garantito da una memoria non volatile EEPROM.
• Applicazioni tipiche sono il cambio formato automatico, le regolazione motorizzate di riferimenti, battute, riscontri per il taglio e la piegatura ecc.
Photogallery
| P3.S |
  |
Richiedi l'accesso
P3S_I.pdf
Clicca qui per scaricare >
P3S_P x SERVO.D.pdf
Clicca qui per scaricare >
P3S_P.pdf
Clicca qui per scaricare >
