EP43NET - EP46NET

Indicatore di posizione programmabile con comunicazione Ethernet integrata




Indicatori programmabili EP43NET-EP46NET ad albero cavo passante con fieldbus integrato Profinet, EthernetIP, EtherCatPowerlink e IOLink.
Ideale per cambi prodotto e formato rapidi, efficienti e sicuri su macchine e impianti, anche con condizioni di lavoro complesse ed eterogenee.
Caratteristiche principali:
 Contenitore compatto e robusto in alluminio anodizzato, albero cavo in acciaio inox su cuscinetti a sfere.
 Display con altezza cifre 7,5 mm, ottima leggibilità anche a distanza
2 modelli:
   - EP43NET con albero cavo diametro ø14 - ø12,7 (1/2”);
   - EP46NET con albero cavo diametro ø20 - ø19,05 (3/4”) - ø25.
3 posizioni di montaggio:
   - A su albero orizzontale, per lettura ottimale posizionabile ad un’ altezza da 50cm a 120cm;
   - B1 su albero verticale posizionabile ad un’ altezza da 50cm a 150cm;
   - B2 posizionabile ad un’ altezza oltre 170cm.
Funzionalità principali:
  Display LCD retroilluminato a due righe, la prima visualizza la quota attuale, mentre la seconda la quota target da raggiungere.
Guida utente tramite LED di segnalazione rosso / verde
Centralizzazione delle informazioni
 Configurazione veloce e personalizzabile
 Accessori disponibili: flangia di blocco FL-B; manovella V.M.; volantinio V.R. (vedi menù a tendina a destra).



Photogallery

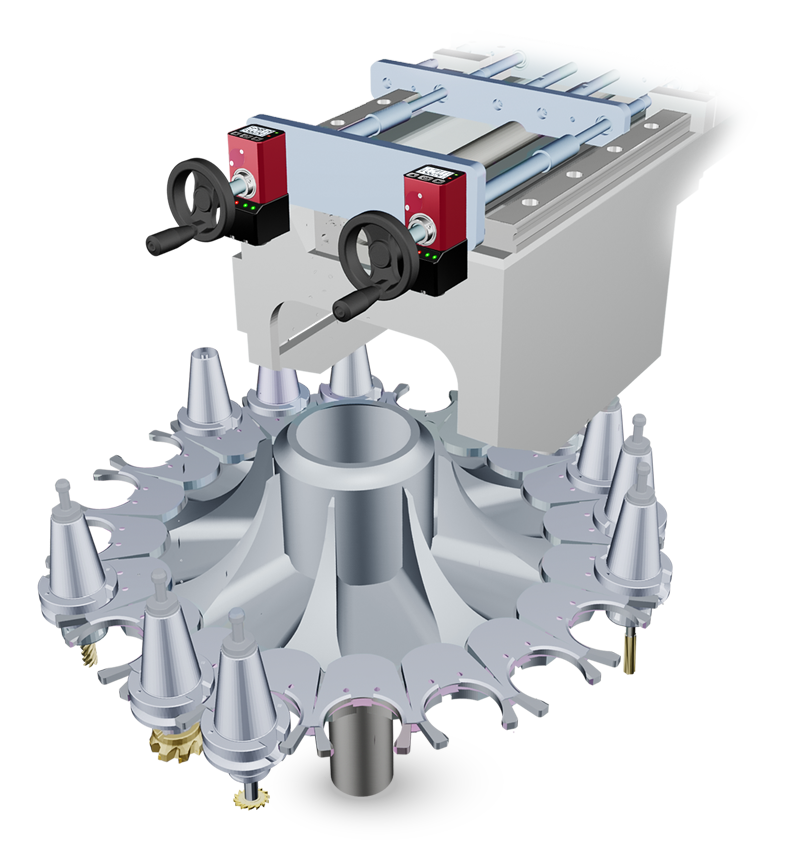

  ESEMPI DI APPLICAZIONE






EP43NET

1. Connettori alimentazione
2. Connettore porta Ethernet
3. Vano batteria
4. Cuscinetti a sfere
EP46NET

1. Connettori alimentazione
2. Connettore porta Ethernet
3. Vano batteria

4. Cuscinetti a sfere

 POSIZIONE DI MONTAGGIO "A"
su albero orizzontale, posizionabile ad un’ altezza da 50cm a 120cm
 POSIZIONE DI MONTAGGIO "B1"

su albero verticale, posizionabile ad un’ altezza da 50cm a 120cm
 POSIZIONE DI MONTAGGIO "B2"

su albero verticale, posizionabile ad un’ altezza oltre 170cm
Per una lettura ottimale rispettare l'inclinazione consigliata nelle immagini



Alimentazione 10-30 Vdc max 100mA
Batteria tampone 3,6V 1/2 AA , durata 6-8 anni
Bus di Campo Profinet, EthernetIP, PowerLink, EtherCat
Connettori alimentazione maschio M12x1 - 4 poli codifica A
Connettori porte Ethernet due femmine M12x1 - 4 poli codifica D
Diametro Albero Cavo EP43NET: Ø14, Ø1/2”
EP46NET: Ø20, Ø3/4”, Ø25
Display LCD retroilluminato, cifre altezza 7,5 mm
EMC 2014/30/UE
Funzioni Disponibili Rest/preset, quota assoluta/incrementale, m/pollici, 3 origine distinte
Grado di protezione IP65
Materiale albero cavo acciaio inox AISI 303
Max Velocità di Rotazione 1000 RPM
Risoluzione EP43: 3200 imp/giro
EP46: 4000 impulsi/giro
RoHs 2011/65/UE
Scala di Lettura -99999; 99999
Tastiera 3 tasti di programmazione e funzioni
Temperatura di impiego 0-50°
Umidità relativa 35-85%

Flangia di blocco albero FLB-EP43 - EP46
Flangia di blocco albero in alluminio anodizzato con maniglia per un  bloccaggio sicuro dell'albero di comando.

DIMENSIONI

FL-B  EP43  FL-B  EP46

Ø A =14 - 12,7 (1/2")  Ø A = 20 - 19,5 (3/4") - 25
B = 55  B = 65
C = 22  C = 30

Materiale termoplastico, boccola in acciaio.



 Tipo
Dimensioni

D
H
d1
L
V.R-80
80
34
ø 10
56
V.R-130
130
50
ø 12
76
V.R-160
160
56
ø 14
86

Materiale termoplastico, boccola in acciaio.



Tipo
Dimensioni

R
H
d
d1
L
H1
V.M-65
65
29
27
ø 10
56
20
V.M-110
110
39
34
ø 12
76
28
V.M-140
140
49
43
ø 14
86
30
