F20K-F18K-EN20M-EFB

Visualizzatore di quote con trasduttore magnetico

I visualizzatori F20K/F18K hanno un esteso e molteplice impiego grazie alla loro semplicità d’uso, inoltre possono essere abbinati ai trasduttori magnetici a filo “EFB” o ad albero cavo “EN20M”, realizzando un sistema completo per la misura di spostamenti lineari caratterizzati dalla facilità di applicazione grazie all’alimentazione a batteria ed all’intrinseca semplicità di messa in opera del trasduttori e della banda.

Funzionalità:

■ visualizzazione quota in modalità assoluta o incrementale premendo l’apposito tasto (consente di effettuare misure relative all’interno del campo di misura).
■ selezione del senso di conteggio, la posizione del punto decimale e l’unità di misura (mm o pollici, gradi).
■ correzione del fattore moltiplicativo programmabile, con valori compresi fra 0,00001 e 999999.
■ impostare una quota di preset richiamabile.
■ disponibili origini distinte per la correzione quota quando si utilizzano utensili diversi e la funzione di offset (compensazione dell’usura utensile).
■ possibile inibire i tasti di richiamo quota di preset e di passaggio quota assoluta/quota relativa.
Sul display sono visualizzate con simboli tutte le funzioni attivate. I dati impostati sono memorizzati nella memoria interna e non vengono mai persi. Cartteristica peculiare é il mantenimento della quota visualizzata, con funzionamento in modo assoluto per tutto il tempo di durata delle batterie.


Collegamento diretto con cavo           Collegamento con connettore orientabile

Photogallery

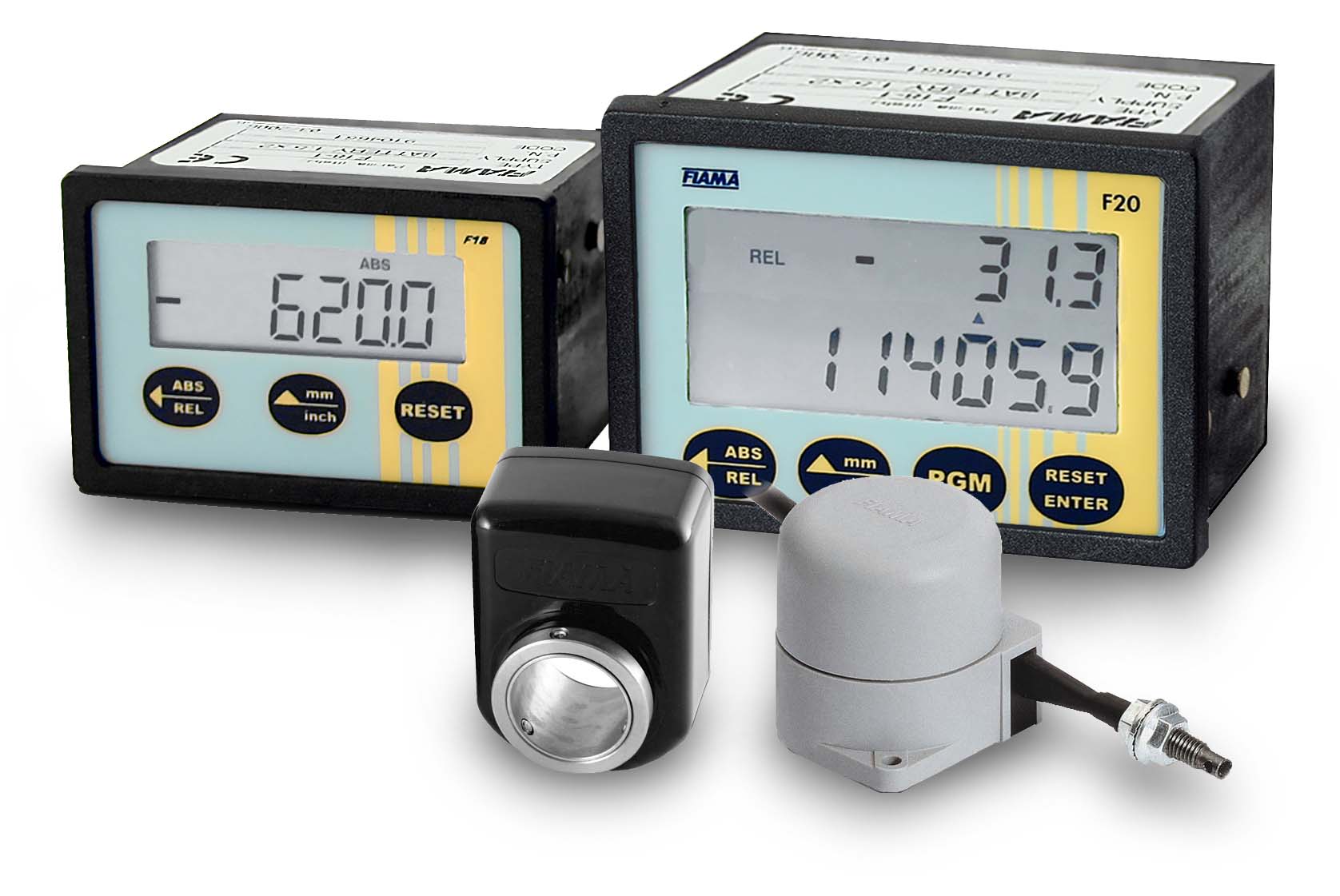

Visualizzatori F20 /F18




Trasduttore a filo EFB



Caratteristiche tecniche EFB
Collegamento F20-, F18- EFB cavo lg. 1, 5, 10 metri o connettore orientabile
Risoluzione 0,05mm
Velocità massima 0,5m/s
Grado di protezione IP54
Temperatura di lavoro 0° +50°C
Compatibiltà elettromagnetica 2004/108/EC



 Encoder ad albero cavo EN20M



Caratteristiche tecniche EN20M
Collegamento F20-, F18- EN20M cavo lg. 1, 5, 10 metri o connettore
Risoluzione 4000 impulsi/giro
Velocità massima 1000 rpm
Temperatura di lavoro 0° +50°C
Compatibiltà elettromagnetica 2004/108/EC



Alimentazione F20K: 4 batterie AA 1,5V
F20KR: esterna 10-25 Vdc
F18K: 2 batterie AA 1,5V
F18KR: esterna 10-25 Vdc
Bassa tensione - LVD 2014/35/UE
Collegamento F20,F18-EN20M Cavo diretto, Connettore orientabile, Lunghezza cavo diretto - 1,0 m - 2,0 m - 5,0 m
EMC 2014/30/EU
Funzioni Disponibili Reset/preset, quota assoluta/incrementale, conversione mm/pollici, visualizzatore in gradi, origini distinte per cambio utensile 5 per F20 3 per F18, compensazione usura utensile
Grado di protezione IP 54
Modelli EFB500 corsa 500mm
EFB700 corsa 700mm
EFB900 corsa 900mm
Porta seriale F20R - F18R: RS485 MODBUS RTU
Risoluzione 0,05mm
Tastiera 4 F20K , 3 F18K tasti per programmazione ed attivazione funzioni
Temperatura di impiego 0°- +50°C
Umidità relativa 30 -90%
Velocità massima 0,5m/s
Visualizzazione F20K: -9999999 +9999999
F18K: -999999 +999999 - LCD

EN14, EN20, EN25 sono encoders incrementali ad albero passante che convertono un movimento rotatorio in impulsi digitali codificati.
Caratteristica peculiare è la facilità di installazione che avviene inserendo l'albero cavo nell'albero di comando e bloccandolo con un grano.
➜ per informazioni più complete, vedi sez. "Trasduttori rotativi potenziometrici e incrementali" nel menù a tendina a sinistra.

I PF sono trasduttori di posizione potenziometrici a filo che convertono uno spostamento lineare in una variazione di resistenza.
Caratteristiche peculiari dei trasduttori PF sono il basso costo e la facilità di installazione.

Sono costituiti da un potenziometro rotativo di precisione azionato mediante l'avvolgimento o lo svolgimento di un filo in acciaio inox.
➜ per informazioni più complete, vedi sez. "Trasduttori lineari potenziometrici e incrementali" nel menù a tendina a sinistra.
