66/22

Winkelgetriebe für Kurzeitbetrieb

66/22

Winkelgetriebe für Kurzeitbetrieb

• Lieferbar mit Übersetzung 1:1.
• Druckgussgehäuse, schwarz eloxiert; Wellen aus Edelstahl AISI 303.
• Drehmoment 2 Nm.
• Radiallast 7,5 kg - Axiallast 0,7 kg.
• Ausführungen:
- Version «A» mit 2 Ausgangswellen, Gewicht 50 g.
- Version «B» mit 3 Ausgangswellen, Gewicht 65 g.
- Version «C» mit 3 Ausgangswellen mit Rückwärtsdrehung, Gewicht 65 g.
Lieferbar auf Anfrage:
▪ Ausganswellen: <F> = Hohlwelle Ø8 - Ø10 (nur für Ausführung «A»).
▪ Ausführungen mit Spiralkegelräder.
▪ Schmiernippel lieferbar in allen Ausführungen.
▪ Kupplungsflansch für Maschinenseite FL-M.
▪ Vollwellenflansch für Positionsanzeigen FL-OP/EP.

Fotogalerie

ANWENDUNGSBEISPIELE

LIEFERBARE WELLEN
M = Vollwelle Ø6	F = Hohlwelle Ø6	F = Hohlwelle ø8/ø10

ABMESSUNGEN

AUSFÜHRUNG ⟪A⟫ - M-M

AUSFÜHRUNG ⟪A⟫ - M-F

AUSFÜHRUNG ⟪A⟫ - F-M

AUSFÜHRUNG ⟪A⟫ - F-F

AUSFÜHRUNG ⟪A⟫ - F(Ø8)-F(Ø8)

AUSFÜHRUNG ⟪A⟫ - F(Ø10)-F(Ø10)

AUSFÜHRUNG ⟪B⟫ - M-M-M

AUSFÜHRUNG ⟪B⟫ - M-F-F

AUSFÜHRUNG ⟪B⟫ - F-M-M

AUSFÜHRUNG ⟪B⟫ - F-F-F

AUSFÜHRUNG ⟪C⟫ - M-M-M con rotazione contraria

AUSFÜHRUNG ⟪C⟫ - M-F-F con rotazione contraria

AUSFÜHRUNG ⟪C⟫ - F-M-M con rotazione contraria

AUSFÜHRUNG ⟪C⟫ - F-F-F con rotazione contraria

KONFIGURATION UND UMDREHUNGSSINN
⟪A⟫	⟪B⟫	⟪C⟫

Die Drehrichtung hängt von der Konfiguration und von der Positionierung ab; sehee "Abmessungen .

DARSTELLUNG VON KEGELRÄDER
Gerade Kegelräder		Spiralkegelräder

Geeignet für mittlere Lasten und Geschwindigkeiten		Geeignet für bis zu 30 % höhere Lasten und hohe Geschwindigkeiten

DARSTELLUNG DER KONSTRUKTIVEN FORM

Die Designkonfiguration wird durch die Welle 1 bestimmt, die immer auf der gegenüberliegenden Seite der Befestigungsbohrungen M_ angezeigt wird.Die anderen Wellen werden gemäß der Uhrzeigersinnrichtung definiert.

DARSTELLUNG DER LASTEN
«B»	«D»

Fr = Radiallast 75 N Die Radiallast wirkt senkrecht auf die Welle/Achse. Fa = Axiallast 7 N Die Axiallast wirkt axial zur Welle / Achse,in Zug- oder Druckkraft. T = Drehmoment 2 Nm
Hinweis: Eine radiale Belastung (z. B. Riemenspannung) kann nur auf die lange Welle der Versionen «B» und «D» ausgeübt werden; andernfalls muss eine Abstützung vorgesehen werden.

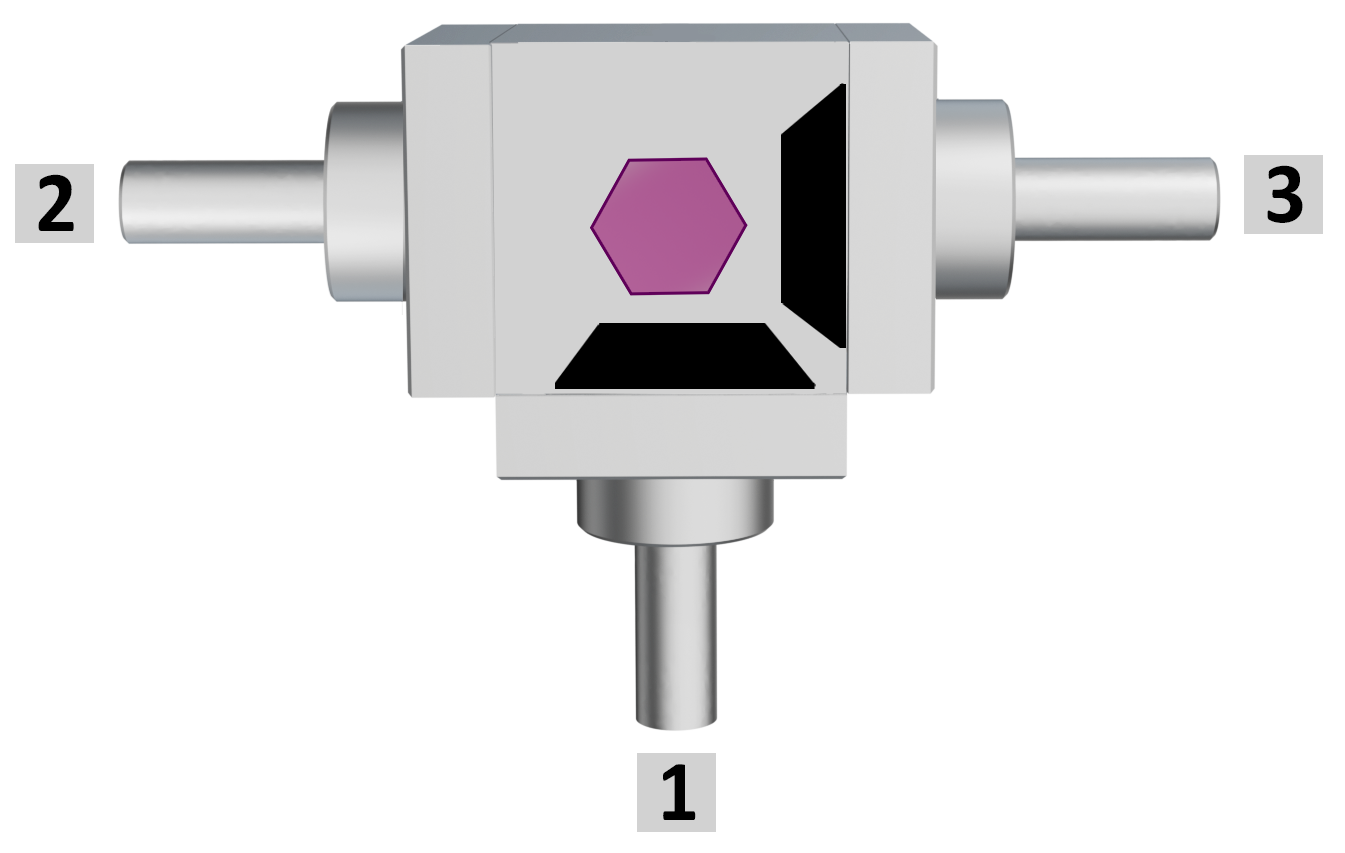

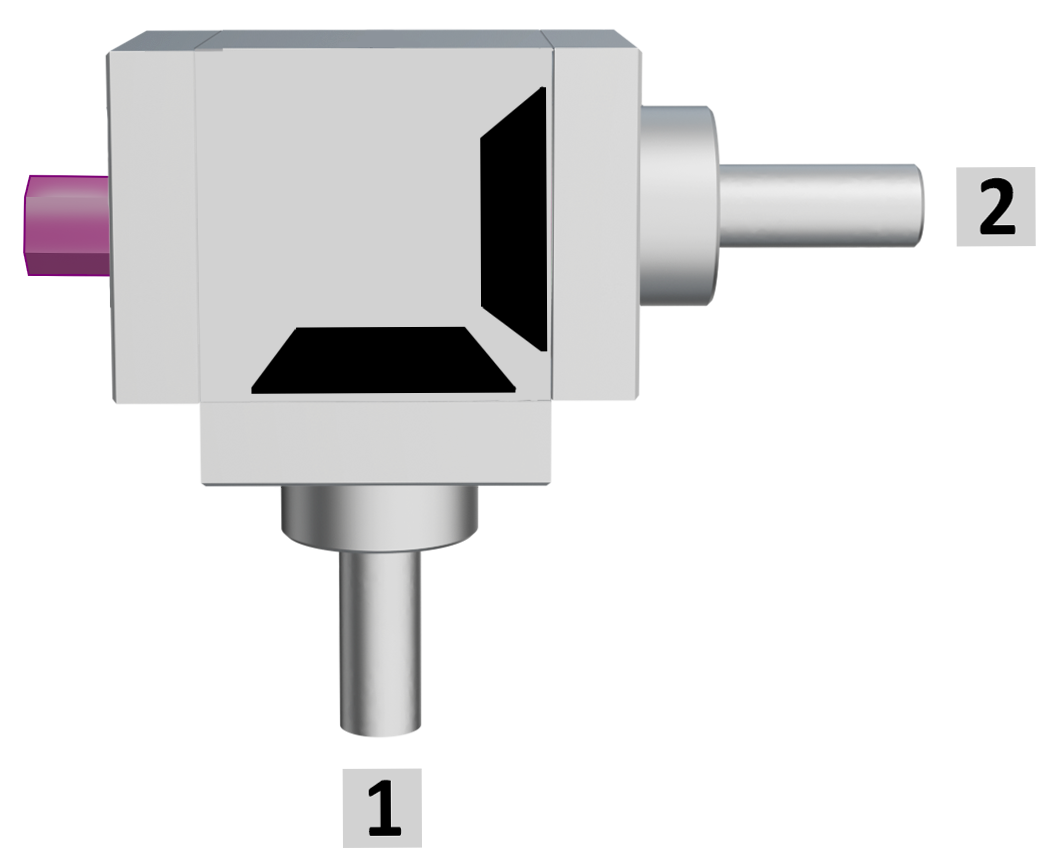

SCHMIERNIPPEL
Winkelgetriebe mit 2 Wellen	Winkelgetriebe mit 3 Wellen

Empfohlen bei Arbeitsbedingungen die, die Werte überschreiten, zur Lebensdauerverlängerung oder bei schwer zugänglichen Stellen. Schmiermittel in variablen Abständen nachfüllen (Technische Abteilung konsultieren). Standardposition gezeigt; alternative auf Anfrage.

KUPPLUNGSBÜCHSEN
mit Schnitt, zur Kupplung mit Winkelgetrieben und flexiblen Wellen.

Lieferbare Bohrungen Ø: 6 - 8 -10 -14.
➜ Weitere Informationen finden Sie in BT

Lagerböcke in Aluminium (mit quadratischen Flanschen), mit O-Ring, kugelgelagert. Lieferbare Vollwellen Ø6, Ø8, Ø10, Ø14, Ø20.
➜ Weitere Informationen finden Sie in Lagerböcke

Lagerböcke mit Flansche mit Verlängerungswelle zur Kupplung mit Positionsanzeigen.
➜ Weitere Informationen finden Sie in Lagerböcke mit Flansche

Die Kardangelenke «GC» und «GCC» zur Übertragung von Drehmoment und Bewegung von nicht ausgerichteteten Elemente.
Hauptmerkmale: universelle Anwendung, hohe Zuverlässigkeit, wartungsfrei, äußerst präzise und benutzerfreundlich.
• Gehäuse vollständig aus massivem Edelstahl AISI303 gefertigt.
• Geeignet für Wechsel- (UI) und Dauer-Betrieb (UC).
• Maximal Arbeitswinkel 45 °.

➜ Weitere Informationen finden Sie in GC und GCC

• 3 Ziffern-Zähler (Standard rote Ziffer für Zehntel; auf Anfrage 2 rote Ziffer für Hundertstel oder 3 schwarze Ziffer für mm). Anzeige bis 999. Ziffernhöhe 6mm
• Insbesonders geignet für kleine Regulierunge in geringem Raum.
• Standard Bohrung Ø8, Ø10 oder Ø12.
➜ Weitere Informationen finden Sie im OP2

Die Kupplungsflansch für Maschinenseite FL-M, ist mit jeder Konfiguration und Ausgangswelle (Hohl- und Vollwelle) des Getriebes kompatibel.
Sorgt für eine stabile und präzise Kupplung, minimiert Vibrationen und gewährleistet eine korrekte Ausrichtung der verbundenen Komponenten.
Aus schwarz eloxiertem Aluminium gefertigt, passt optisch perfekt zum ebenfalls schwarzen Getriebegehäuse.

FL-M

Konfigurationsbeispiele
Winkelgetrieb mit 2 Wellen	Winkelgetrieb mit 3 Wellen

Vollwelle mit Flansch MØ8x55 FL-OP2, kompatibel mit jeder Konfiguration und Ausgangswelle des Getriebes, verbindet den Positionsanzeiger, mechanisch oder elektronisch, mit dem Getriebe. Diese Kombination ermöglicht eine präzise und überwachte Positionseinstellung, was die Stabilität und Genauigkeit der Messungen erhöht. Aus schwarz eloxiertem Aluminium gefertigt, passt optisch perfekt zum ebenfalls schwarzen Getriebegehäuse.
