MAR60G
«Geführte» Spindelhubgetriebe
Mechanische Hubgetriebe – Präzise, zuverlässig, modula
• Wandeln Drehbewegung in präzise lineare Bewegung um
• Hochwertige Komponenten und langlebige Schmierung für reibungslosen, wartungsfreien Betrieb
• Modulares Design für synchronisierte Bewegungen und einfache Systemintegration
• Einzel- oder Gruppenbetrieb über Wellen, Kupplungen und Kegelradgetriebe
• Manuelle oder motorisierte Ausführung
Hauptmerkmale
• Trapezspindel aus Edelstahl TPN Ø25 – Steigung 5 mm
• Leichtes, korrosionsbeständiges Gehäuse aus eloxiertem Aluminium
• Gehärtete Stahlwellen und Zahnräder mit hochresistenter Oberflächenbehandlung
• Axialbelastung auf Eingangswelle: 200 kg• Standardhübe: 100 – 1000 mm
Verfügbare Versionen und Zubehör
• Flansch und Wellenverlängerung für digitale „OP7“- oder programmierbare „EP7“-Anzeigeinstrumente (MAR60 FL-OP7)
• Starre Schutzabdeckung aus Edelstahl mit Spiralfeder, bis zu 650 mm Hub
Fotogalerie
| ANWENDUNGSBEISPIELE |
|
|
 |
 |
 |
 |
 |
 |
 |
 |
| MAR60G |
 |
|
MAR60G FL-OP7/EP7 |
 |
|
DIMENSIONIERUNGSPRÜFUNG |
|
Last (kg) = Masse auf dem Spindelhubgetriebe |
 |
| 1. Last (kg) |
| 2. Rpm (max. 1500) |
| 3. Hub (mm) |
|
MONTAGE UND BEFESTIGUNG |
|
|
Die Einheit muss fest an der Maschinenstruktur auf einer ebenen, festen Montageplatte (nicht mitgeliefert) montiert werden |
|
|
Untenlager |
Seitenlager |
 |
 |
|
Platte/Halterung unter dem Gehäuse für optimale Montage |
Das Seitenlager erlaubt eine maximale Last von 500 kg |
|
MONTAGE |
||
 |
 |
|
|
Radial- oder Seitenkräfte auf der Spindel vermeiden – Hauptursache für Ausfälle |
Spindel und Getriebeebene orthogonal ausrichten; Last und Spindel koaxial, Exzentrizität vermeiden |
|
 |
||
|
Mehrfach-Spindelhubgetriebe: Anschlüsse ausgerichtet; zur Ausgleichung von Fluchtfehlern Kupplungen verwenden |
||
| LASTDARSTELLUNG |
| Die auf Wellen wirkenden Belastungen können in Bezug auf die Wellenachse radial (Fr) oder axial (Fa) sein.
Fr = Radialkraft/-last, wirkt senkrecht zur Welle/Achse Hinweis: Die maximal zulässigen Werte für Fr, Fa und T sind Modell- und Betriebsabhängig. |
|
Druck |
|
|
| KALKULIERUNG VON WINKELGETRIEB LEBENSDAUER | |
| Die Berechnung gilt für alle Modelle des Katalogs |
|
(Nm) ANGENOMMENE DAUER✽ = 10.000H X Fu (Nutzungsfaktor) EMPFOHLENES DREHMOMENT |
✽ Der theoritischen Einschaltdauer von 10.000 Stunden sind folgende Betriebsbedingungen zugrundegelegt:
● anliegendes Drehmoment = empfohlenes Drehmoment (siehe Tabelle)
● max. 8 Stunden pro Tag
● Arbeitstemperatur 20°C
● ohne Stoss-Belastung
● Ta Tatsächlich angewendetes Ausgangsdrehmoment
● Max. angewendetes Drehmoment (siehe Tabellen/Modelle)
| GLOSSAR |
| FR = Radialkraft |
| FA = Axialkraft |
| R = Leistung |
| T = Drehmoment |
| Tm = maximales Drehmoment |
| Tr = empfohlenes Drehmoment |
| Ta = tatsächliches Drehmoment |
| To = Ausgangsdrehmoment |
| Ti = Eingangsdrehmoment |
| Pn = Power |
| N = Newton |
| Nm = Newton Meter |
| fu = Einsatzfaktor |
| i = Übersetzung |
| rpm = Umdrehungen pro Minute (1/min) |
| n1 = Eingangswelle |
| n2 = Ausgangswelle |
| M = Vollwelle |
| F = Hohlwelle |
| F = durchgehende Hohlwelle |
|
⦿ Für die korrekte Dimensionierung sind die folgende Daten nötig: Übertragene Leistung (Pn), Ausgangs-Drehmoment (T) und Eingangs-Drehzahl (rpm). |
|
⦿ Technische Daten zur Auswahl des passenden Winkelgetriebe finden Sie in den Tabellen, oder fragen Sie einfach nach in unseren technischen Abteilungen. |
| ⦿ Die Maßangaben in Tabellen/Datenblätter sind in <mm>, sofern nicht anders angegeben. Alle Übersetzungsverhältnisse sind als <Bruch> angegeben, sofern nicht anders angegeben. Alle Kräfte werden in N, Lasten in kg, Drehmomente in Nm und Wirkungsgrade in %, sofern nicht anders angegeben, angegeben. |
Handrad mit Umlegegriff, thermoplastisches Material mit Stahl-Büchse.
➜ Weitere Informationen finden Sie in V.R
Kurbel mit Umlegegriff, thermoplastisches Material mit Stahl-Büchse.
➜ Weitere Informationen finden Sie in V.M
Lagerböcke in Aluminium (mit quadratischen Flanschen), mit O-Ring, kugelgelagert. Lieferbare Vollwellen Ø6, Ø8, Ø10, Ø14, Ø20.
➜ Weitere Informationen finden Sie in Lagerböcke
Lagerböcke mit Flansche mit Verlängerungswelle zur Kupplung mit Positionsanzeigen.
➜ Weitere Informationen finden Sie in Lagerböcke mit Flansche
Die Kardangelenke «GC» und «GCC» zur Übertragung von Drehmoment und Bewegung von nicht ausgerichteteten Elemente.
Hauptmerkmale: universelle Anwendung, hohe Zuverlässigkeit, wartungsfrei, äußerst präzise und benutzerfreundlich.
• Gehäuse vollständig aus massivem Edelstahl AISI303 gefertigt.
• Geeignet für Wechsel- (UI) und Dauer-Betrieb (UC).
• Maximal Arbeitswinkel 45 °.
➜ Weitere Informationen finden Sie in GC und GCC
• Teleskopwellen sind ideal zur Verbindung zweier Elemente mit festem oder variablem Achsabstand.
• Geeignet für Einstellungen und Dauerbetrieb.
• Drehmoment von 5 Nm bis 10 Nm.
➜ Weitere Informationen finden Sie in ATE
• Teleskopwellen sind ideal zur Verbindung zweier Elemente mit festem oder
variablem Achsabstand.
• Geeignet für Einstellungen und Dauerbetrieb.
• Drehmoment von 25 Nm bis 50 Nm.
➜ Weitere Informationen finden Sie in ATS
Starre Wellen AR werden für die Verbindung zwischen zwei perfekt ausgerichteten Elemente verwendet, die keine Fluchtungsfehler aufweisen. Die Hauptmerkmale sind universeller Einsatz und hohe Zuverlässigkeit.
• Geeignet für Anwendung in manuelle und motorische Antriebe.
• Einfache und schnelle Montage, ohne zusätzlichen Stützen.
➜ Weitere Informationen finden Sie in AR
• Zähler mit 5 Ziffern (Standard rote Ziffer für Zehntel; auf Anfrage 2 rote Ziffer für Hundertstel oder 5 schwarze Ziffer für mm)
• Stossfestes und selbslöschendes Gehäuse aus Technopoymer. Schutzart IP64. Max. Temperatur 80°C.
• Lupe für verbesserte Ablesbarkeit: Ziffernhöhe mm 7.
➜ Weitere Informationen finden Sie in OP7
• Einstellung von Weg- und Winkelverstellungen im Maschinenbau
• Die kompakte Bauform und einfache Montage direkt auf die Verstellwelle
• Batteriebetrieben
➜ Weitere Informationen finden Sie in EP7
Winkelgetriebe 66/5 mit Flansch MØ14x68 FL-OP3/EP3 und MØ14x80 FL-OP7/EP7, entwickelt für die Verbindung mit dem Positionsanzeiger. Es gewährleistet präzise Einstellungen und eine genaue Überwachung der Position, wodurch Stabilität und Messgenauigkeit verbessert werden. Die Flansch, aus schwarz eloxiertem Aluminium gefertigt, passt perfekt zum Getriebegehäuse, beide mit derselben eleganten und langlebigen Oberfläche versehen.
➜ Weitere Informationen finden Sie in 66/5
● Integrierter Antrieb und Positionierung in einem Gerät.
● Ultrakompaktes Design, einfache Montage mit ø14mm Abtriebswelle mit 5mm Flach-Nut.
● Schnitstellen: Profinet, EthernetIP, PowerLink, EtherCat.
➜ Weitere Informationen finden Sie in SERVO.ALL
Die Servo-OP-Einheit ist ein elektronischer Stellantrieb mit Positionsanzeige, im Tipp-Betrieb über 2 Tasten.
• Kompaktes Aluminiumgehäuse, eloxiert
• Getriebe mit Hohlwelle
➜ Weitere Informationen finden Sie in SERVO.OP
Fotogalerie
Richiedi l'accesso
|

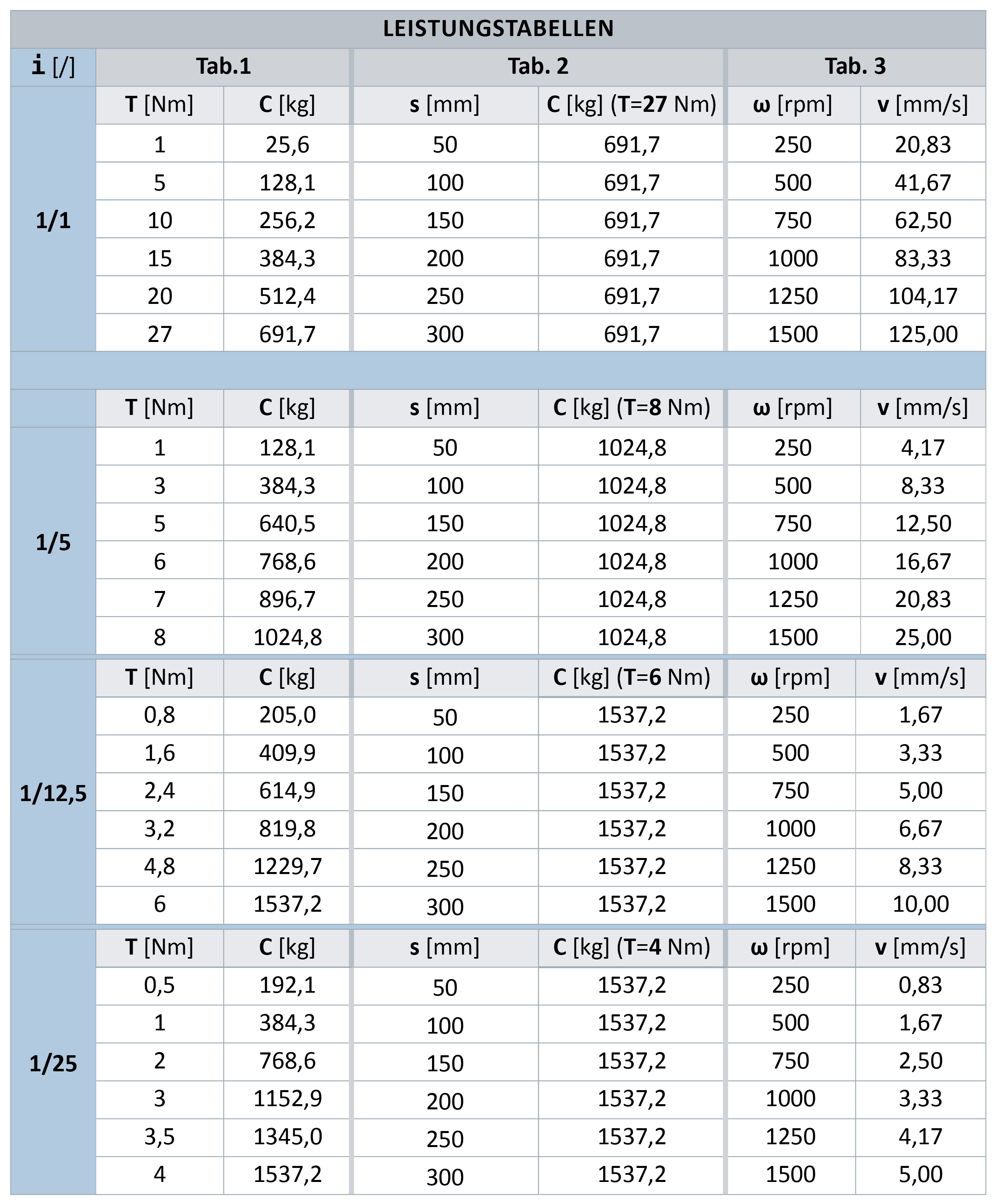

LEGENDE FÜR LEISTUNGSTABELLEN |
||
|
Tab. 1 |
= |
Handhabung von Lasten gemäß dem Eingangsdrehmoment |
|
Tab. 2 |
= |
Handhabung von Lasten gemäß der Trapezspindel (mit Führungen) |
|
Tab. 3 |
= |
Spindel-Verfahrgeschwindigkeit gemäß Eingangsdrehzahl |
|
i |
= |
Übersetzung [/] |
|
T |
= |
Drehmoment [Nm] |
|
C |
= |
Handhabung von Lasten [kg) |
|
s |
= |
Messweg [mm] |
|
ω |
= |
Drehgeschwindigkeit [rpm] |
|
v |
= |
Verfahrgeschwindigkeit [mm/s] |
