V3P-V4P

Anzeige mit potentiometer Eingang



Die Messanzeigen der Serie V4_P sind Mikroprozessor gesteuerte Universalanzeigen mit Potentiometer-,Spannung oder Strom Eingang zur Weg- und Winkelmessung.
Durch Verwendung eines Mikroprozessors und dem Einsatz moderner Techniken zur Umwandlung analog-digital werden mit diesem Gerät präzise Messergebnisse hinsichtlich Eichung, Auflösung, Stabilität, Messgeschwindigkeit erreicht.
Der Messwert kann mit bis zu 3 Grenzwertkontakte über Relais und LED´s visualisiert und überwacht werden. Zwei Analogausgänge Spannung 0-10V oder –10 +10V; Strom 4 – 20 mA mit 12 Bit Auflösung. Weitere Schnittstellen seriell RS485 mit MODBUR RTU – Protokoll stehen.
Ausführungen:
• V4P, V4V, V4I: Anzeige
• V4P-2, V4V-2, V4I-2: mit 2 x Schaltrelais ON/OFF
• V4P-3, V4V-3, V4I-3: mit 3 x Schaltrelais ON/OFF
• V4P-T, V4V-T , V4I-T: mit Analogausgang Spannung/ Strom
• V4P-2T, V4V-2T ,V4I-2T: mit Analogausgang Spannung/ Strom + 2 x Schaltrelais ON/OFF
• V4P-2RS485, V4V-2RS485, V4I-2RS485: mit 2 x Schaltrelais ON/OFF und Schnittstelle RS485.



Fotogalerie

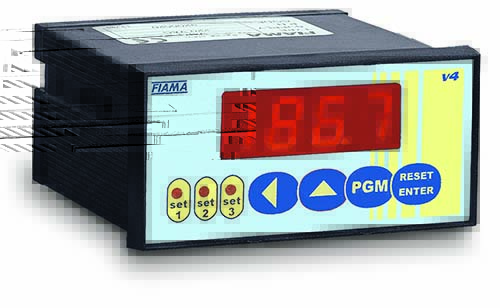

V4P - V4V - V4I

Analog Ausgang 4÷20 mA, 0÷10 Vdc, -10 +10Vdc
Anzeige -1999 +9999
Auflösung A/D-Wandler 8000 Punkte
Betriebstemperatur 0-50°C
Eingriffshysterese einstellbar
Elektromagnetische Kompatibilität - EMC 2014/30/EU
Leistung der Relais Kontakte 120Vac 0,5 A - 24Vdc 1A
Leistungsaufnahme 4VA
Linearität ±0,025%
Netzfrequenz 50/60 Hz
Niederspannung - LVD 2014/35/UE
Potentiometereingang 1K ÷ 50KOhm
Präzision V4P: ±0,025%; V4V-I: ±0,1% Vollausschlag
Relative Feuchtigkeit 30-90%
Schutzgrad IP54
Selbstlöschender stoßfester Gehäuse 48x96x95 - DIN43700
serieller Ausgang RS485 MODBUS RTU
Spannung 115Vac, 230Vac, 24Vac, 12÷30Vdc, +-10%

Der PF ist ein potentiometrischer Seilzugeber der eine Linearbewegung in eine Widerstandsvariation umwandelt.
Die Eigenschaften der Seilzugeber PF sind der niedrige Preis und die einfache Montage.

Er besteht aus einem rotativen Präzisionspotentiometer der, von der Auf- oder Abwicklung eines rostfreien Stahldrahtes, aktiviert wird.
 Weitere Informationen finden Sie im Abschnitt "Linear-seilzugeber, absolut und inkremental" im Dropdown-Menü links.

PR10, PR20 sind potentiometrische Getriebe die eine Drehbewegung in eine widerstandsfähige Variation umwandeln: sie bestehen aus einem Präzision Drehpotentiometer, der durch ein Antriebssystem, die Bewegung von einer Anriebwelle erhalt.
➜ Weitere Informationen finden Sie im Abschnitt "Drehgeber, absolut und inkremental" im Dropdown-Menü links.
