F43-46RS mit EM43-46

Programmierbare Positionsanzeige mit Magnet-Encoder

F43-46RS mit EM43-46

Programmierbare Positionsanzeige mit Magnet-Encoder

Programmierbare Positionsanzeige kombinierbar mit Magnet-Encoder für rotative Messung und Busschnittstelle zur Linear –und Winkelverstellung, einfache Montage für schnellen, effizienten und sicheren Produkt- oder Formatwechsel.
➜ Einfache Montage, mit fernbedienbare Anzeige auch für unbequeme Positionen geeignet.

Hauptmerkmale:
• Robuste Gehäuse in eloxiertem Aluminium, kugelgelagerte Hohlwelle in Edelstahl.
• Der Batteriewechsel (lange Lebensdauer) ist im eingebauten Zustand schnell und bequem realisiert (der Wert bleibt gespeichert).
• Das Display hat 7,5mm Ziffernhöhe bieten eine sehr gute Ablesbarkeit, auch bei größeren Entfernungen.

Hauptfunktionen:
￭ Zweizeiliges LCD für Soll- und Istwert, mit Hinterleuchtung. Das Wert wird zu EP4_ durch serielle Schnittstelle über ein PLC kommuniziert, die Formatverstellung wird mit manueller Bedienung durch ein Hanrad ausgeführt.
￭ Benutzerführung durch 2 Signal LEDs, die eindeutig zeigen ob das Positionierswert erreicht wurde oder nicht.
￭ Parameter frei programmierbar über Tastaturbedienung, mit integrierte Schnittstelle RS485 Modbus zur Netzverbindung mit PLC oder Fernüberwachungssystem.

Fotogalerie

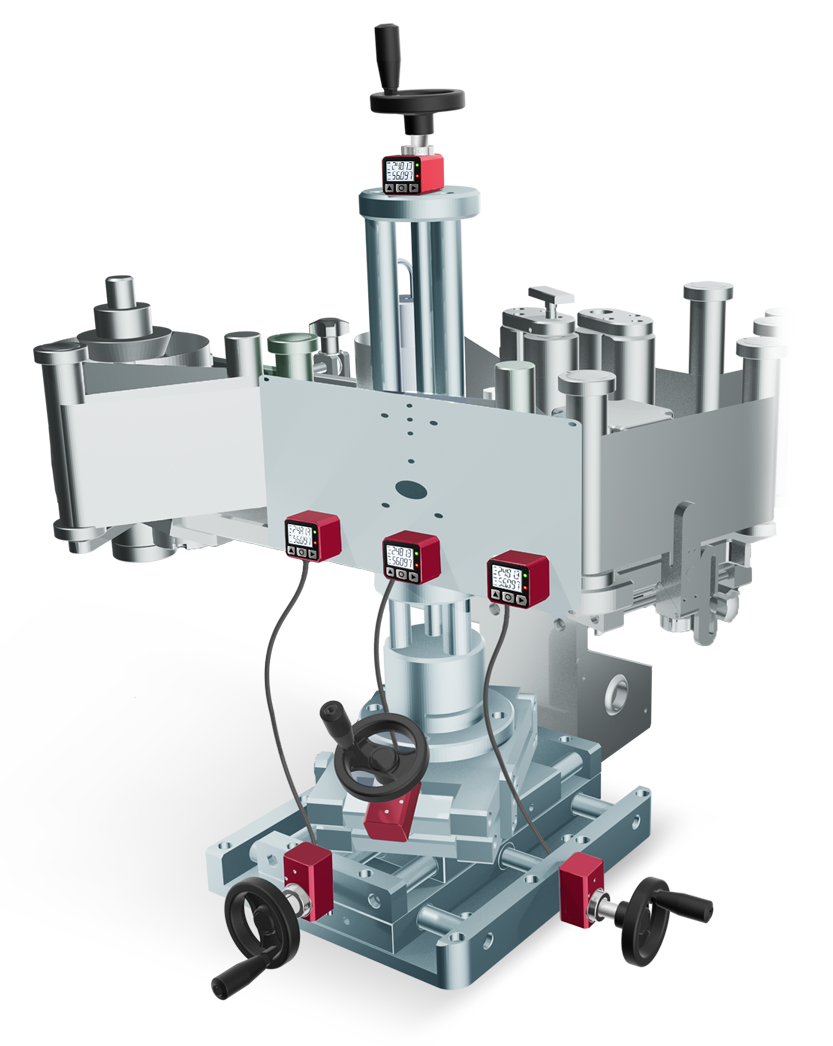

ANWENDUNGSBEISPIELE

EM43

EM46

F43-46RS

STECKER «M12T» (Standard)

STECKER «M12Y» (auf Wunsch)

EINBAULAGE "A"

für waagerechte Welle, auf eine Höhe von 50cm bis 120cm positionieren

Für eine optimale Sichtbarkeit richten Sie das Gerät gemäß dem in den Abbildungen gezeigten Blickwinkel aus

Klemmflansche FLB-EP43 - EP46
realisisert in eloxiertem Aluminium mit Griff für eine sichere Klemmung der Welle

ABMESSUNGEN

FL-B EP43	FL-B EP46
Ø A =14 - 12,7 (1/2")	Ø A = 20 - 19,5 (3/4") - 25
B = 55	B = 65
C = 22	C = 30

Schnittstellen-Protokollkonverter für programmierbare Anzeigen EP4_RS e F4_RS mit Feldbus-Netzwerke Profinet, EthernetIP, Powerlink und EtherCat.

➜ Weitere Informationen finden Sie in Gateway
