PF80

Fessurimetro a filo con datalogger

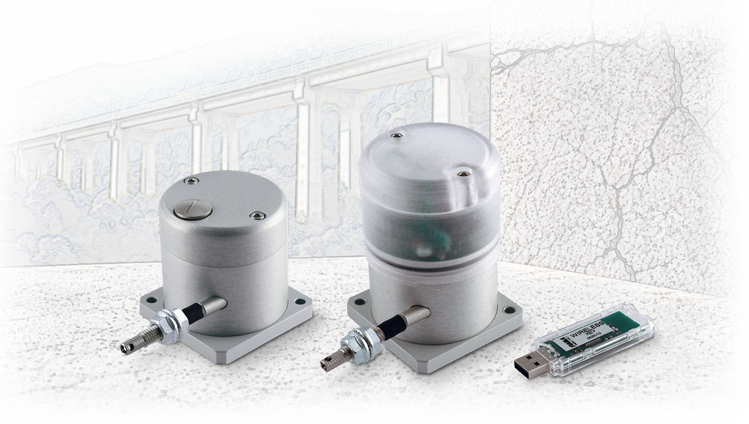

PF80

Fessurimetro a filo con datalogger

Gli spostamenti diventano dati misurabili nel tempo.
PF80 rileva e registra ogni variazione.

PF80 è un fessurimetro a filo con datalogger integrato a funzionamento indipendente, per l’acquisizione e la memorizzazione dei valori di spostamento e temperatura ambiente.
Consente il controllo dei movimenti di quadri fessurativi e giunti e la misura di spostamenti lineari.

Sono disponibili due versioni per il download delle misure e la configurazione tramite software a interfaccia grafica:
• PF80-WIRELESS – collegamento wireless al PC
• PF80-USB – collegamento Mini-USB al PC

PRINCIPALI VANTAGGI
	Corsa 80 mm
	Cavo prolungabile
	Spostamento e temperatura
	Datalogger integrato
	Alimentazione a batteria
	Download dati
	Installazione facile e basso impatto visivo

CAMPI APPLICATIVI
	Ponti e viadotti
	Edifici e murature
	Giunti
	Quadri fessurativi
	Spostamenti lineari

Photogallery

—

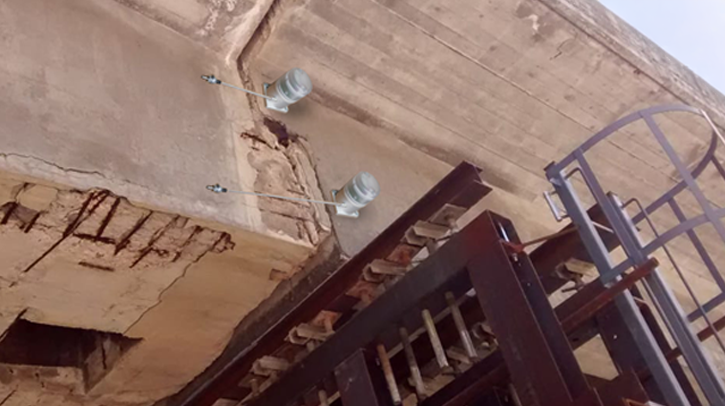

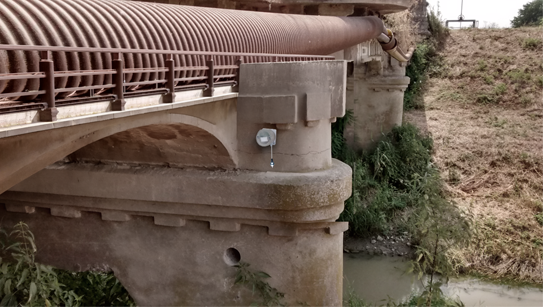

PONTI E VIADOTTI

—

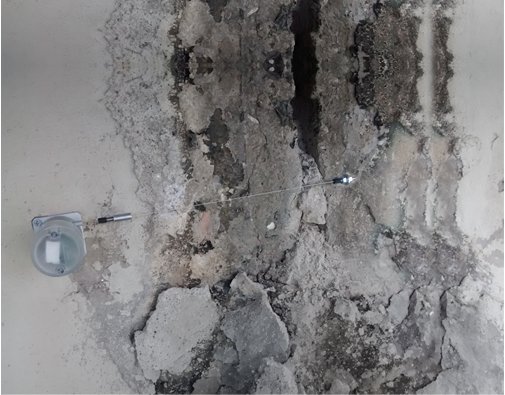

QUADRI FESSURATIVI

—

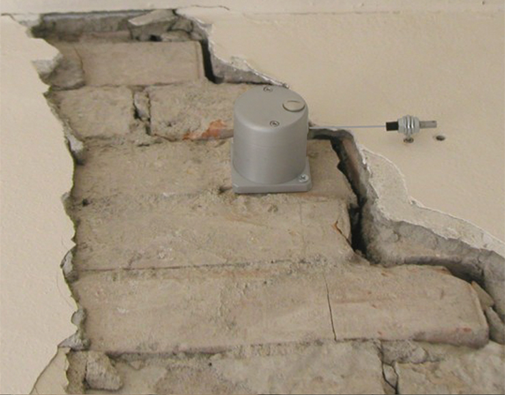

MURATURE

—

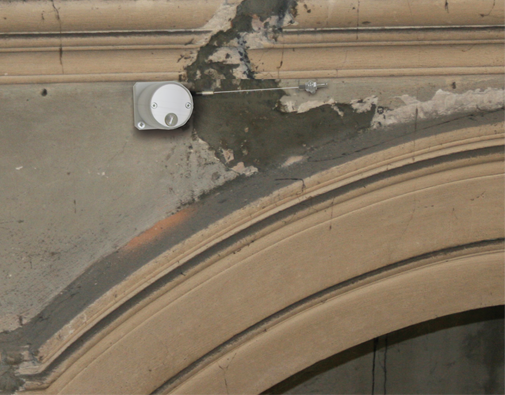

EDIFICI STORICI

—

QUADRI FESSURATIVI

—

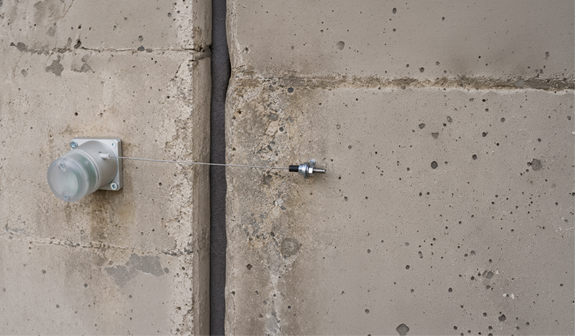

GIUNTI

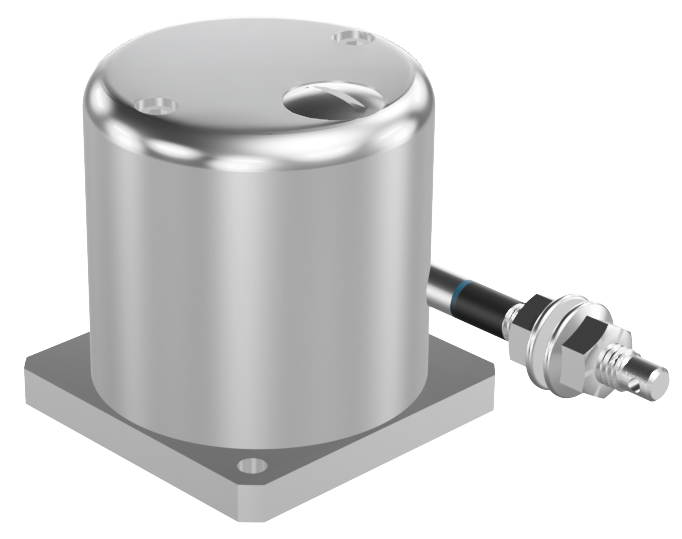

PF80-USB

1. Viti di apertura coperchio per sostituzione batteria

2. Vite di aggancio

3. Viti di apertura coperchio

4. Fori di fissaggio

5. Tappo svitabile per connettore USB

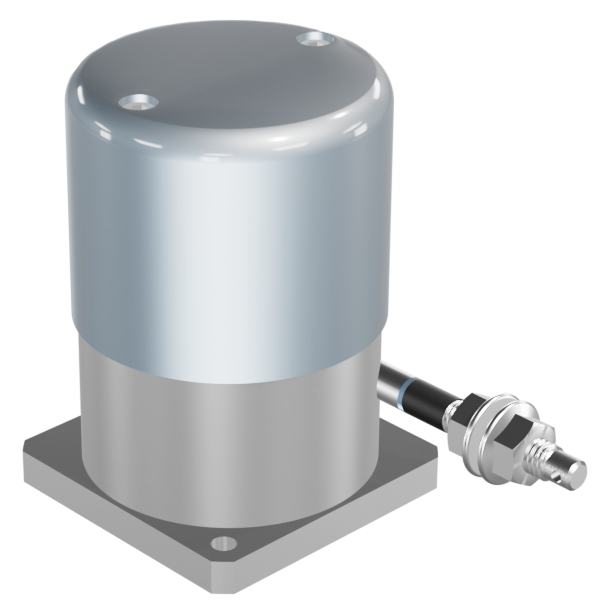

PF80-WIRELESS

1. Viti di apertura coperchio per sostituzione batteria

2. Vite di aggancio

3. Viti di apertura coperchio

4. Fori di fissaggio

Alimentazione PF80-USB: batteria CR2032 3V
PF80-WIRELESS: batteria1/2 AA 3,6V

Campo di misura 80 mm

Contenitore PF80-USB: alluminio anodizzato grigio
PF80-WIRELESS: alluminio anodizzato grigio e policarbonato trasparente

Distanza trasmissioni PF80: WIRELESS: 150 m in campo aperto

Durata Batteria 4 anni

EMC 2014/30/EU

Frequenza trasmissioni 868 MHz

Grado di protezione IP65

Interfaccia PF80-USB: connettore mini-USB-B;

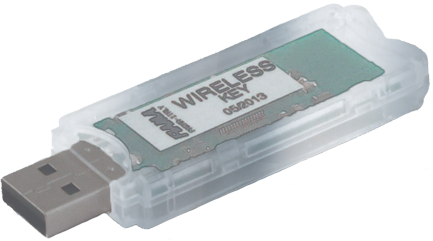

PF80-WIRELESS: chiavetta USB

Linearità 0,07% F.S.

Peso 200 g

Risoluzione 0,003 mm

RoHs 2011/65/UE

Sensore di spostamento potenziometro di precisione

Sensore di temperatura Intervallo di misura -20° +80°C; risoluzione 1°C

Temperatura di impiego PF80-USB: -10° +60°C;
PF80-WIRELESS: -35° +85°C

Tensione del filo 10 N

VERSIONI

PF80-WIRELESS Collegamento wireless al PC			PF80-USB Collegamento al PC con Mini-USB

Datalogger: 31.926 letture			Datalogger: 51.062 letture
Ridondanza: 15.963 letture			Ridondanza: 18.236 letture
Intervallo di acquisizione: 1 min – 91 h			Intervallo di acquisizione: 10 s – 91 h
Modulo di comunicazione (in dotazione): Collegamento wireless 868 MHz Interfaccia USB tipo A

FUNZIONAMENTO

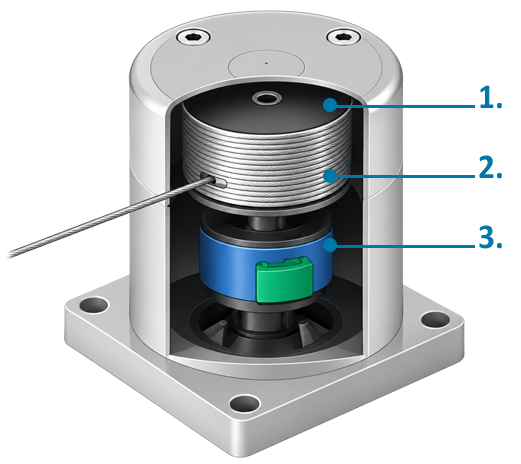

Il PF80 trasforma lo spostamento lineare nella variazione di posizione angolare di un potenziometro rotativo. Il filo in acciaio inox,avvolto su un tamburo, si svolge o si avvolge seguendo il movimento della struttura.
	1. Tamburo avvolgifilo
	2. Filo in acciaio inox
	3. Potenziometro rotativo

GESTIONE DATI

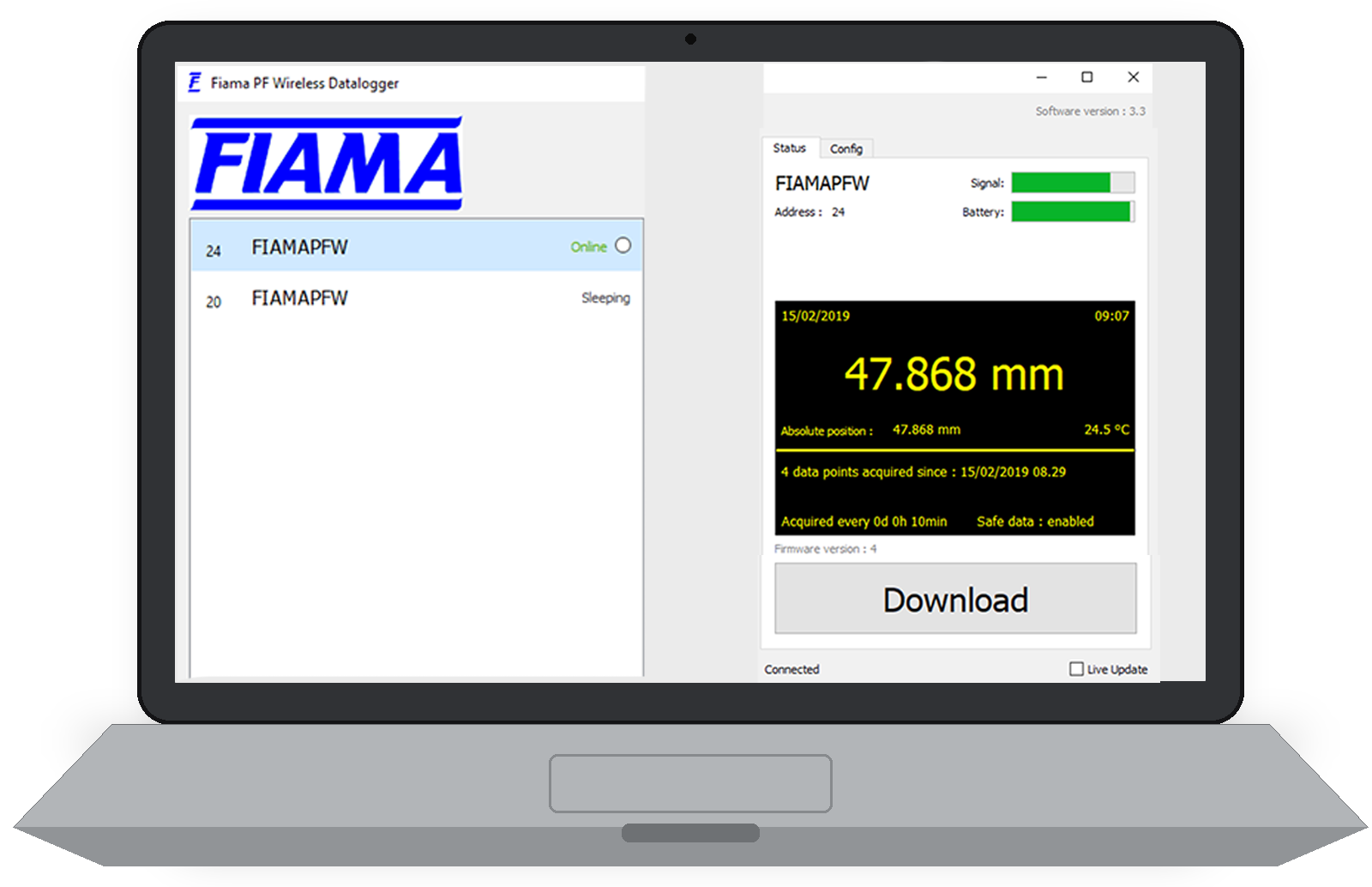

		Data Checker Visualizzazione rapida dei grafici di posizione e temperatura
		Formato CSV - Format CSV File compatibili con comuni software di analisi

Software intuitivo. Configurazione semplice. Dati subito disponibili
Il software consente di configurare l’acquisizione, scaricare le misure e visualizzare i dati di spostamento e temperatura.
I file acquisiti possono essere analizzati e rappresentati graficamente per una rapida valutazione dell’andamento nel tempo.
