OL2F - OL2I - OL2FA - OL2IA

Indicatore di posizione da pannello



Questi indicatori meccanici digitali sono utilizzati per la lettura diretta di misure, quali angoli, spostamenti, etc., su un contatore a quattro cifre.
La trasmissione del moto avviene tramite un albero di uscita posto sul retro dello strumento, direttamente o con una trasmissione flessibile.
• Cassa in alluminio pressofuso. Protezione IP54. Temperatura 80°C max.
• Contatore a 4 cifre, altezza cifre 9 mm con lente. Misure decimali od in pollici.
• Modelli:
   - OL2F per lettura con vista frontale;
   - OL2I per lettura con vista inclinata;
   - OL2FA / OL2IA con vite di posizionamento della misura.

 Articoli in esaurimento, fornibili solo come parti di ricambio, indicando codice e/o descrizione completa (previa verifica della disponibilità).

Photogallery



OL2-F
OL2-I

POSIZIONE DI MONTAGGIO

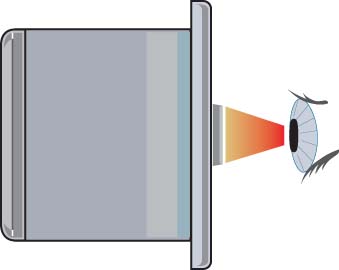

OL2-F = vista frontale OL2-I = vista inclinata




SENSO DI ROTAZIONE USCITE

  1 = sul retro 2 = in basso



ALBERO DI COMANDO

= innesto diretto         = innesto quadro             C = innesto a vite












Accesso Area Riservata

Password dimenticata?


Richiedi l'accesso




*Campi necessari

OL2F OL2I IT  EN
Clicca qui per scaricare >

OL2F OL2I EN  DE
Clicca qui per scaricare >

OL2F OL2I FR  ES
Clicca qui per scaricare >

OL2F - OL2I - OL2FA - OL2IA: indicazione dopo 1 giro
mm pollici

                             000 1



                             000 2

                             000 4

                             000 5

                             000 6

                             000 8

                             0 031

                             00 10

                             0 039

                             00 15

                             002 0

                             000 7

                             002 5

                             003 0

                             00 11

                             003 5

                             004 0

                             00 15

                             005 0

                             00 19

                             006 0
