I80-IN80

Stellungsanzeig mit Gravitationssystem, analog und digital-analog

Die Stellungsanzeiger I80 – IN80 zum Einbau in Handräder zur Erfassung von Weg und Winkel werden mit einer analogen; bzw einer digital-analoge Skala ausgeführt.
• Metall- oder Technopolymergehäuse. Sichtscheibe aus schlagfestem Polykarbonat. Schutzart IP64. Temperatur 80°C max.

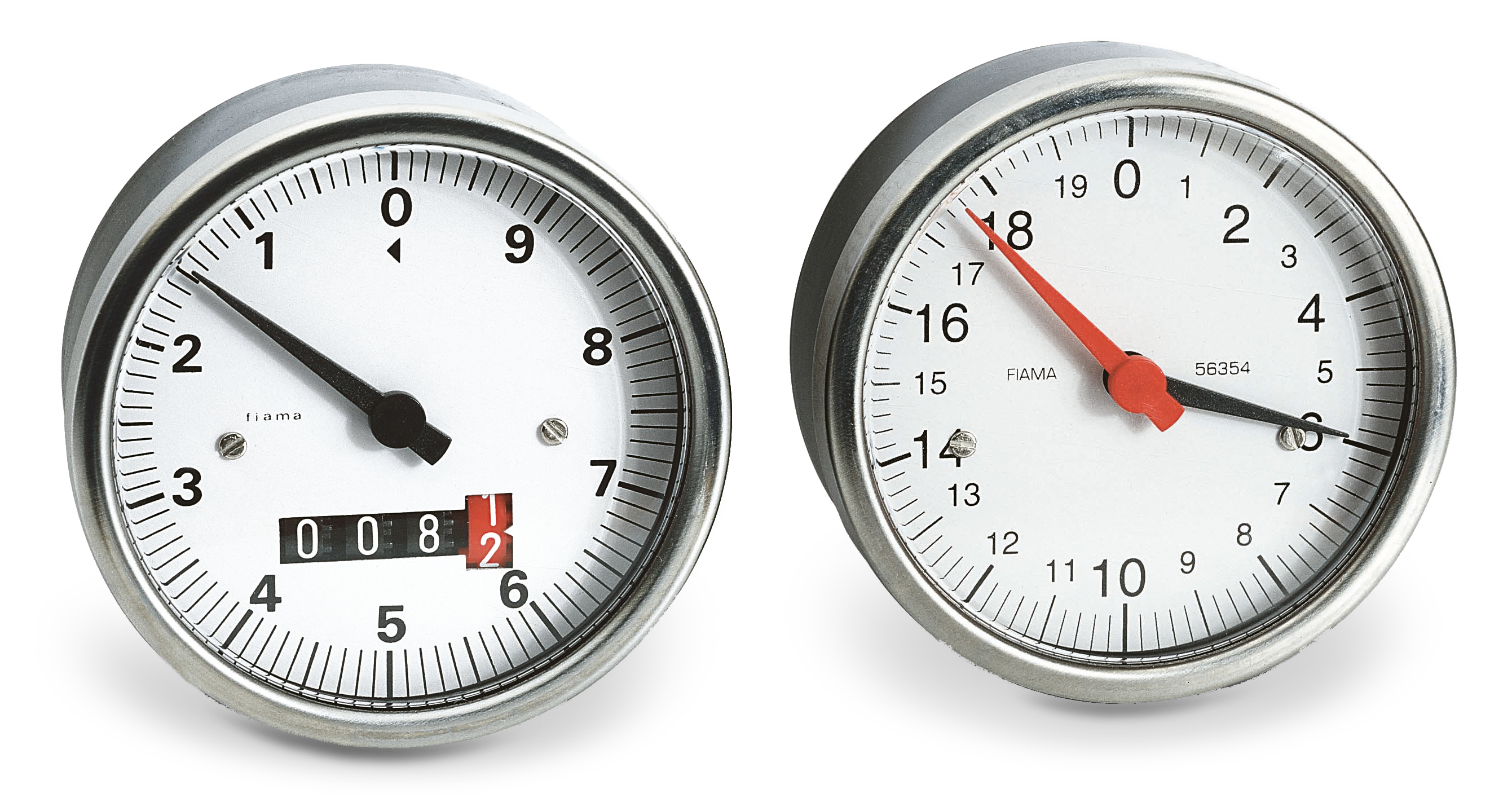

I80 mit analog Anzeige: die Abmessung auf dem Zifferblatt erfolgt durch die zwei Zeigern. Das rote Zeiger macht bei jeder Umdrehung der Antriebswelle eine vollständige Umdrehung und gleichzeitig macht das schwarze Zeiger
einen Bruchteil. Die  Anzahl, der das schwarze Zeiger benötigt um eine vollständige Umdrehung durchzuführen, ist die Übersetzung der Anzeige.
I80 mit digital-analog Anzeige: die Ablesung erfolgt auf einem 4-stelligen Zähler (rote Ziffer zur Anzeige der Zehntel) und auf Ziffernskala. Der Zeiger macht bei jeder Umdrehung der Antriebswelle eine vollständige Umdrehung und zeigt die Dezimalwerte.
I80 und IN80 sind für waagerechte Wellen bis 30° Schräglage geeignet, passend Lieferbar zu den Handradtypen P90, P125, P140, P160, P180 ( sehe Abschnit "P70-P90 / P100P125" e "P-" im Dropdown-Menü links).
• Auf Anfrage: ölgefüllt (Vibrationsfest).
• Auf Anfrage kundenspezifische Ziffernblattskalen, auch für kleine Stückzahlen.

KOMBINATIONSBEISPIELE

IN80 - P90

I80 - P125

I80- P160

IN80 - P180





Fotogalerie



I80



IN80





MONTAGE
Verstellspindel zur 0-Lage/Ausgangspunkt bringen, ebenfalls den Anzeigewert der Stellungsanzeige in das Handrad einführen, Gewindestift festziehen - fertig

Die Griffe für die Handräder P sind in verstärktem Technoplymer, schwarze Farbe, widerstandsfähig gegen Lösungsmittel, Öl, Schmierfett.

MG - Drehbarer Griff
Typ
Abmessungen

A
B
C
D
MG40
17
45
8
M8
MG55
23
61
10
M8
MG65
25
72
13
M10
MG85
28
94
13
M10



MGR - Umklapp- und drehbarer Griff



Die Rändel - Handräder P70, P90, P100, P125 passend zu Stellungsanzeiger eignen sich besonders für leichtgängige Spindelbewegungen mit geringer Umdrehungen Anzahl Typ I60, I80, IN80.
● Der Anzeiger wird mit einem Gewindestift befestigt.
● Verstärkter Duroplast, schwarze Farbe, besonders widerstandsfähig gegen Lösungsmittel, Öl, Fett, u.s.w.
● Stahlnabe. Auf Anfrage Fertigbohrungen H8, Nut, Querbohrungen, u.s.w.
 Weitere Informationen finden Sie im Abschnitt "Handräder ..." im Dropdown-Menü links.

Die Handradserie P140 - P160 - P180 - P170 - P200, passend zu Stellungsanzeiger eignen sich besonders für leicht - schwergängige Spindelbewegun-gen auch mit großer Anzahl von Umdrehungen. Der Anzeiger wird mit einem Gewindestift befestigt.
• Passend zu Stellungsanzeiger I80, IN80 (P140 - P160 - P180), I100, I100P(P170 - P200). Besonders griffig in der Hand. Lieferbar mit oder ohne Griff.
• Verstärkter Duroplast, schwarze Farbe, besonders widerstandsfähig gegen Lösungsmittel, Öl, Fett, u.s.w.
• Aluminiumnabe, optional auch mit Stahlnabe. Auf Anfrage Fertigbohrungen H8, Nut nach DIN6885/1, Querbohrungen, u.s.w.
 Weitere Informationen finden Sie im Abschnitt "Handräder ..." im Dropdown-Menü links.

Zugriff auf geschützten Bereich

Passwort vergessen?


Richiedi l'accesso




*Geforderte Felder

TYPE ÜBERSETZUNG SKALENSCHEIBE ANZEIGE NACH 1 UMDREHUNG

I80

             2:1

        0-6

I80

             4:1

        0-6

I80

             6:1

        0-6

I80

           10:1

        0-10

I80

           12:1

        0-12

I80

           20:1

        0-20; 10-0-10;          20-0-20

I80

           24:1

        0-24; 0-25

I80

           30:1

        0-30

I80

           36:1

        0-36

I80

           40:1

        0-40; 0-50

I80

           60:1

        0-60; 0-80

I80

         100:1

        0-100

I80

         120:1

        0-100

I80

         200:1

        0-100

• • • • • • • • • • • • • • •

• • • • • • • • • • • • • • •

• • • • • • • • • • • • • • •

• • • • • • • • • • • • • • •

IN80

       0-20;
100 DIVISIONS

          000 1

IN80

       0-20;
100 DIVISIONS

          000 2

IN80

       0-40;
100 DIVISIONS

          000 4

IN80

       0-50;
100 DIVISIONS

          000 5

IN80

       0-60;
100 DIVISIONS

          000 6

IN80

       0-80;
100 DIVISIONS

          000 8

IN80

       0-100;
100 DIVISIONS

          00 10

IN80

       0-15;
100 DIVISIONS

          001 5

IN80

       0-20;
100 DIVISIONS

          002 0

IN80

       0-25;
100 DIVISIONS

          002 5

IN80

       0-30;
100 DIVISIONS

          003 0

IN80

       0-40;
100 DIVISIONS

          004 0

IN80

       0-50;
100 DIVISIONS

          005 0

IN80

       0-60;
100 DIVISIONS

          006 0
