PFA3000 12000

Trasduttori potenziometrici lineari a filo

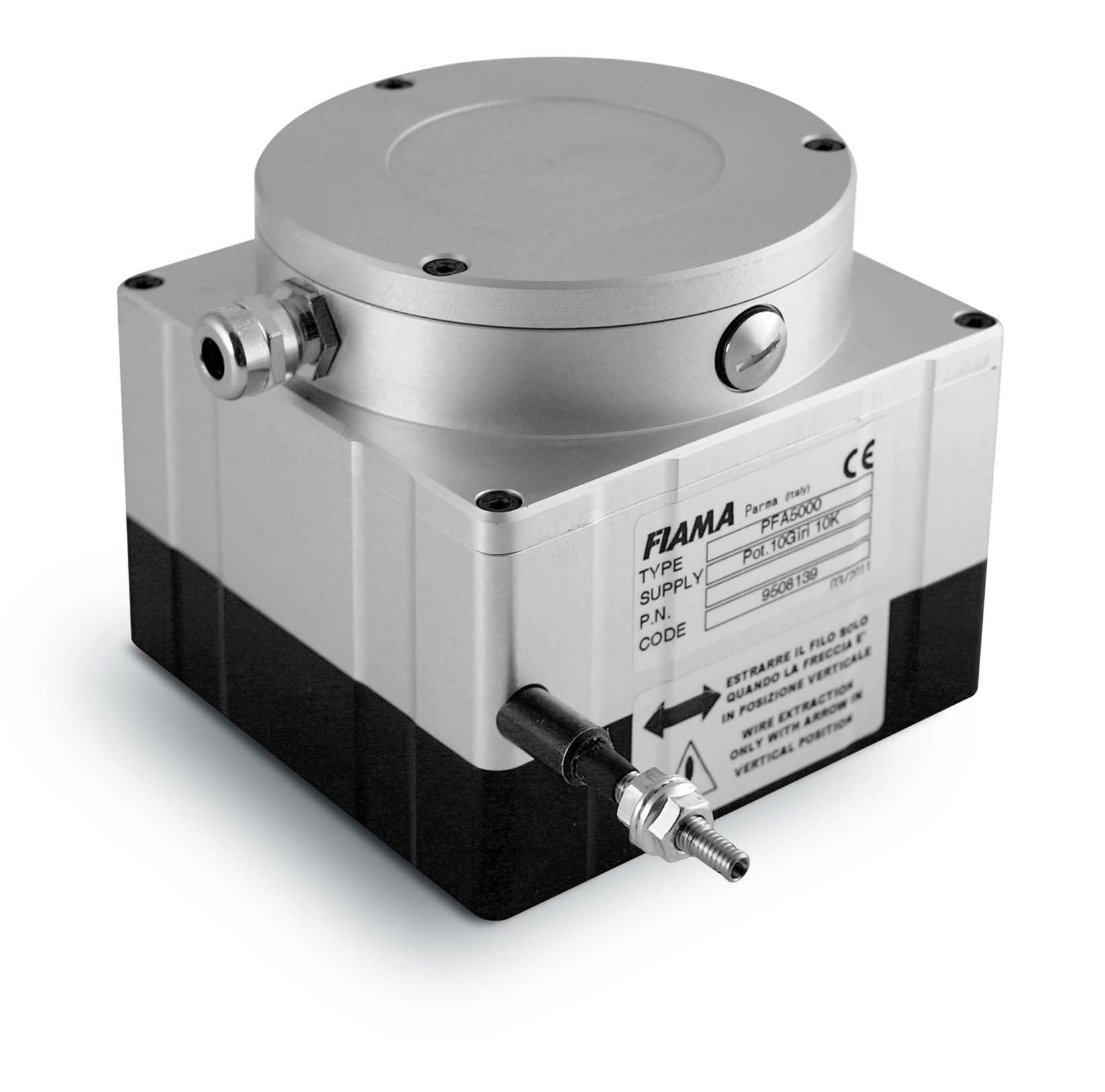

PFA3000, PFA4000, PFA5000, PFA6000, PFA8000, PFA10000, PFA12000 sono trasduttori di posizione potenziometrici a filo che convertono uno spostamento lineare in una variazione di resistenza. Sono costituiti da un potenziometro rotativo di precisione che viene azionato con l'avvolgimento o lo svolgimento di un filo in acciaio inox. Caratteristiche peculiari di questi trasduttori sono il basso costo e la facilità di installazione.
Sono previste uscite analogiche in tensione e corrente.
L'abbinamento ad un visualizzatore o a un posizionatore elettronico (ad esempio V3P, V4P, VE6P,P3X) fornisce un sistema semplice ed efficace per la misura di spostamenti lineari su gru, saracinesche, corsa di cilindri idraulici o pneumatici, macchine automatiche, macchine per la lavorazione del legno, del marmo, del vetro, ecc.
Sono realizzati in un robusto contenitore in alluminio anodizzato.

Caratteristiche

Versioni PFA3000 PFA4000 PFA5000 PFA6000 PFA8000 PFA10000 PFA12000
Corsa nominale 0-3000mm 0-4000mm 0-5000mm 0-6000mm 0-8000mm 0-10000mm 0-12000mm
Corsa utile 3200mm 4200mm 5200mm 6200mm 8200mm  10200mm 12200mm
Resistenza 10Ω±10% 10Ω±10% 10Ω±10% 10Ω±10% 10Ω±10% 10Ω±10% 10Ω±10%
Potenza 1W 1W 1W 1W 1W 1W 1W
Linearità ± 0,25% ± 0,25% ± 0,25% ± 0,25% ± 0,25% ± 0,25% ± 0,25%
Lettura con V3P-V4P (8000 punti max) -2000 +3200 -2000 +4200 -2000 +5200 -2000 +6200 0-8000 0-10000 0-12000
Lettura con VE6P (64000 punti max) ±3200,0 ±4200,0 ±5200,0 ±6200,0 ±8200,0 ±10200,0 ±12200,0



Photogallery



1. Pressacavo PG7
2. Vite di aggancio
3. Fori di fissaggio M5x20

Versioni A B
PFA3000 - PFA4000 - PFA5000 - PFA6000 105 39,5
PFA8000 - PFA10000 - PFA12000 135 49,5
Assorbimento 50mA
Collegamento elettrico Morsettiera
Compatibilità elettromagnetica - EMC 2014/30/EU
Contenitore Alluminio anodizzato
Forza di trazione del filo max. ∼ 9 N
Grado di protezione IP54
Peso 1500 g
Temperatura di impiego -10°C ÷ 70°C
Tensione di alimentazione 15-25Vdc
Umidità relativa 10 ÷ 90 %
Uscita analogica 4÷20 mA, 0÷10 Vdc
Velocità massima 0,5 m/s

Gli strumenti della serie P_X sono posizionatori monoasse programmabili con uscita a relé o analogica che elabora segnali forniti da trasduttori incrementali quali encoder e righe ottiche, banda magnetica.
La possibilità di creare programmi di lavoro personalizzati, li rende estremamente versatili (macchine da taglio, piegatrici, ecc.). Per ottimizzare l’accuratezza del posizionamento, è prevista l’introduzione di alcuni parametri in grado di compensare l’inerzia del sistema, i giochi e l’usura degli accoppiamenti meccanici. Il posizionamento è gestito dalle uscite a relé Start/Stop, Avanti/Indietro, Lento/Veloce, Fine Posizionamento. E’ possibile disporre di un’uscita analogica in tensione configurabile come -10 +10V oppure 0 +10V o l’uscita in corrente 4÷20mA per il controllo di inverter o azionamenti. Gli ingressi del posizionatore Start, Emergenza, Preset, Contapezzi ed ingressi di conteggio sono tutti optoisolati.
➤ Altre caratteristiche sono: modalità di lavoro automatica/semiautomatica, manuale, assoluta/linea, memorizzazione di 99 quote di posizionamento con possibilità di programmare il numero di pezzi da eseguire in successione e il numero di ripetizioni del ciclo; funzione di test per la verifica di ingressi e uscite; collegamento via seriale RS232 o RS485 MODBUS RTU. Si possono memorizzare fino a 99 quote.
• P1X: la tastiera a 16 tasti ed 8 indicatori di funzione rendono semplice ed immediato l’uso e la configurazione del posizionatore.
• P2X: la programmazione avviene con grande facilità mediante quattro tasti posti sul pannello frontale; un display ausiliario a due caratteri permette una programmazione guidata oltre a visualizzare alcuni parametri durante la lavorazione.
• P3X: elabora segnali forniti da trasduttori di posizione potenziometrici lineari o rotativi. La tastiera a 16 tasti con 6 indicatori di funzione rendono semplice ed immediato l'uso e la configurazione del posizionatore.

Gli strumenti della serie V_P sono visualizzatori multifunzione a microprocessore con ingresso da trasduttore potenziometrico, particolarmente indicati per la rilevazione di quote lineari ed angolari.
La realizzazione a microprocessore e l’impiego di moderne tecniche di conversione analogico-digitali consentono di ottenere eccellenti prestazioni in termini di facilità di taratura, risoluzione, stabilità, velocità di conversione, costo, permettendo l’implementazione di alcune funzioni di particolare interesse nelle applicazioni industriali: quota assoluta/relativa, compensazione diametro utensile, ecc.. La taratura e la programmazione si effettuano con grande facilità mediante quattro tasti posti sul pannello frontale. Mediante calibrazione in autoapprendimento è possibile adattare l’escursione della variabile di ingresso alla scala di lettura desiderata.
• V3P: la quota misurata può essere confrontata con 3 soglie di intervento per l’attivazione di altrettanti relé, il cui stato é visualizzato mediante led.
Modelli: V3P- visualizzati, V3P-3 visualizzati con 3 interventi ON/OFF.
• V4P: la quota misurata può essere confrontata con 2 o 3 soglie di intervento impostabili per l’attivazione di altrettanti relé il cui stato è visualizzato mediante led. Due le uscite analogiche, una in tensione 0÷10V o –10 +10V, l’altra in corrente 4÷ 20mA a 12 bit di risoluzione. E’ possibile configurare lo strumento e verificarne lo stato attraverso interfaccia seriale RS485 con protocollo MODBUS RTU.
Modelli: V4P- visualizzate; V4P-2 con 2 interventi a relé in scambio; V4P-3 con 3 interventi a relé ON/OFF; V4P-T con uscita analogica in tensione e corrente; V4P-2T 2 interventi e uscita analogica in tensione e corrente; V4P-RS485 uscita seriale RS485 protocollo MODBUS; V4P-2RS485 2 interventi a relè e uscita seriale RS485.
