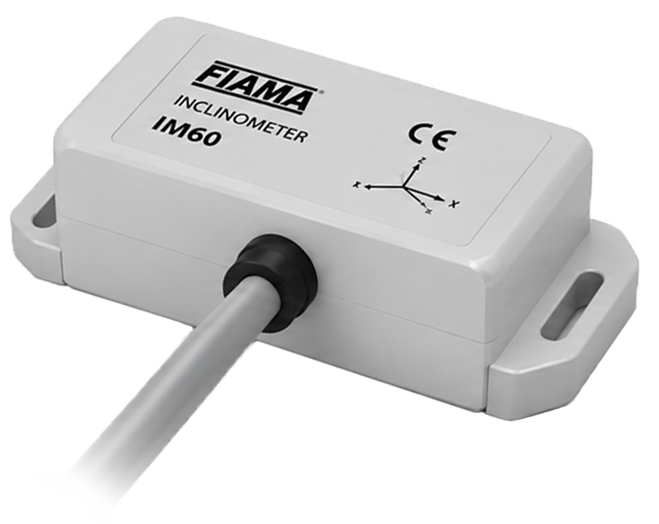

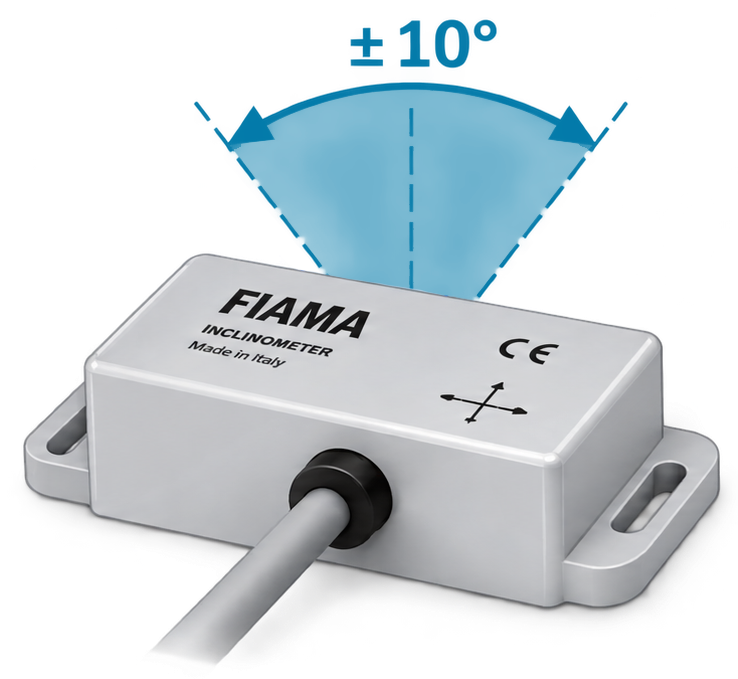

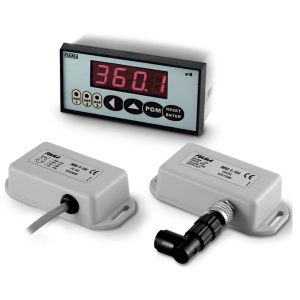

IM60 IM60-2 IM360

Inclinometri con uscita analogica

Sono trasduttori impiegati per la rilevazione dell'angolo di inclinazione rispetto all'asse di gravità terrestre. Viene utilizzato un sensore di inclinazione a stato solido che, rispetto ad altre tecnologie, è più resistente ad urti e vibrazioni e non presenta nessuna parte in movimento.
Modelli:
IM60-I con uscita analogica 4-20mA
IM60-V con uscita analogica 0-10Vcc.: con capacità di misura ±60°

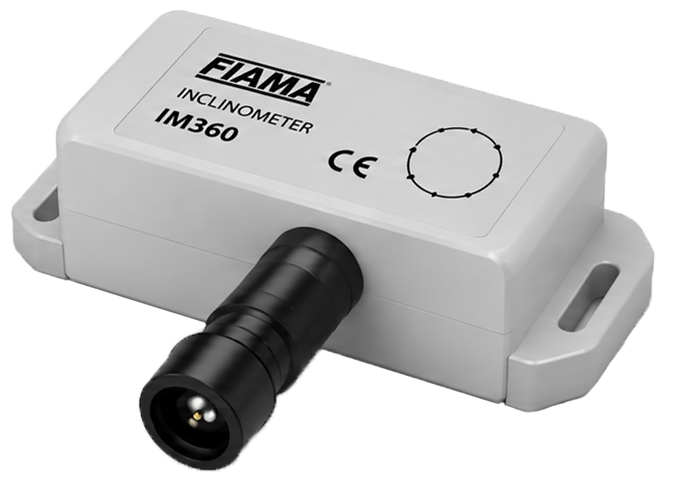

IM360-I con uscita analogica 4-20mA
IM360-V con uscita analogica 0-10Vcc.: con capacità di misura 0-360°
IM60-I2 con due uscite analogiche 4-20mA
IM60-V2 con due uscite analogiche 0-10Vcc.: misura di due assi perpendicolari ±60°.
Sono trasduttori lineare, precisi, di dimensioni contenute, di forma compatta, facilmente posizionabili.

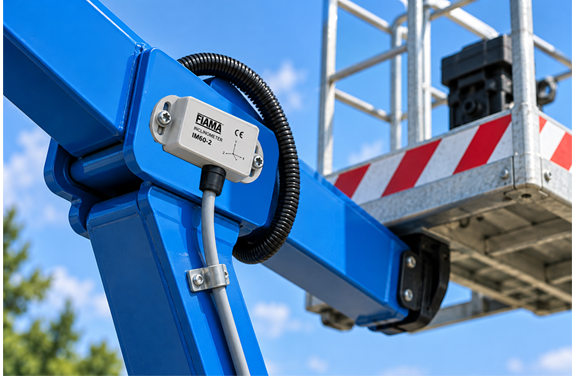

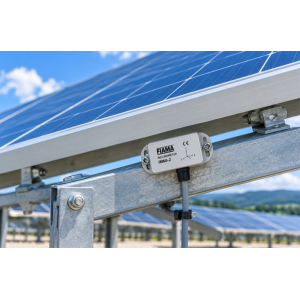

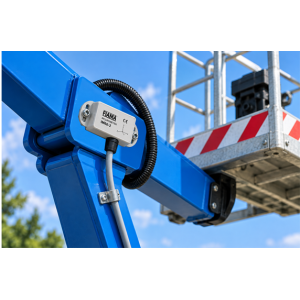

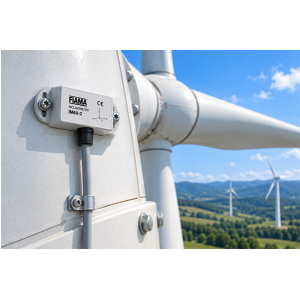

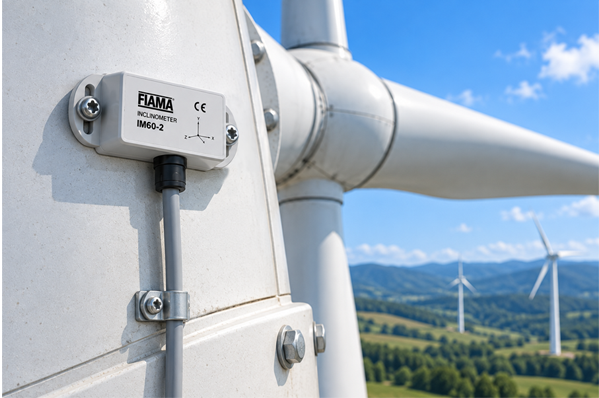

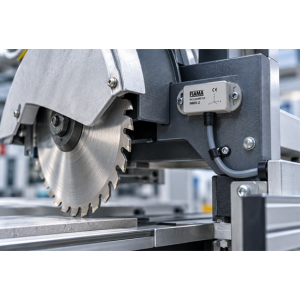

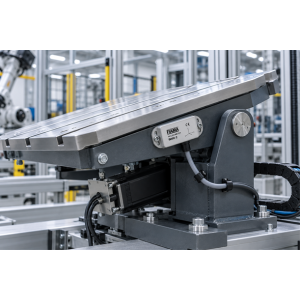

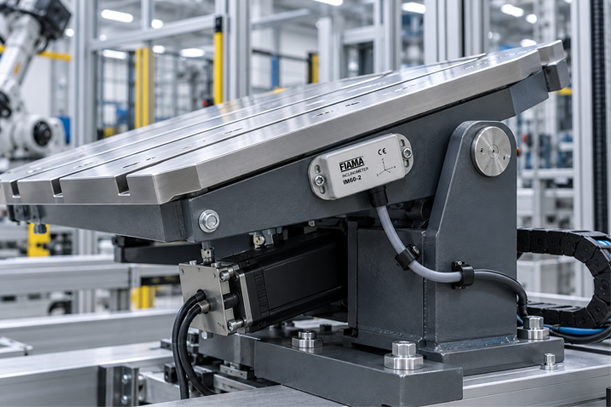

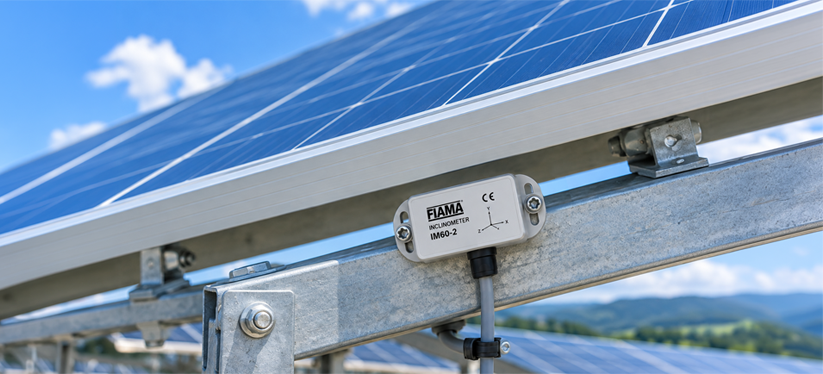

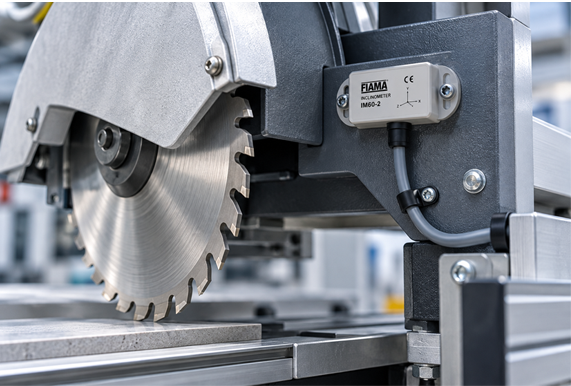

Le applicazioni principali sono la misura dell'angolo di inclicazione di lame per il taglio, bracci di gru, macchine operatrici, il controllo del livellamento di piattaforme, sistemi antiribaltamento, ecc.

Photogallery

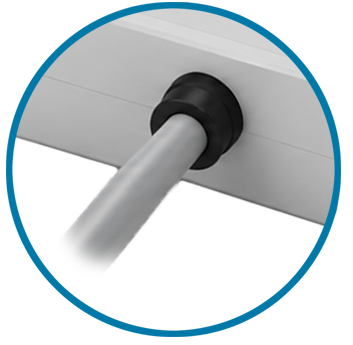

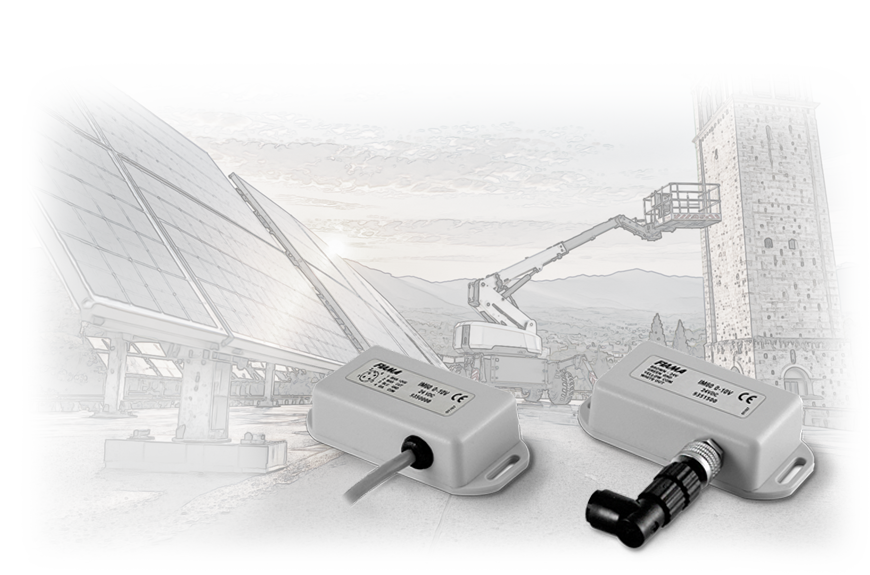

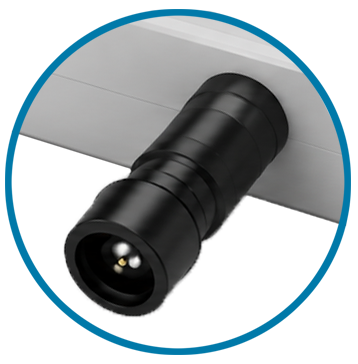

Uscita connettore                                                                        Uscita cavo

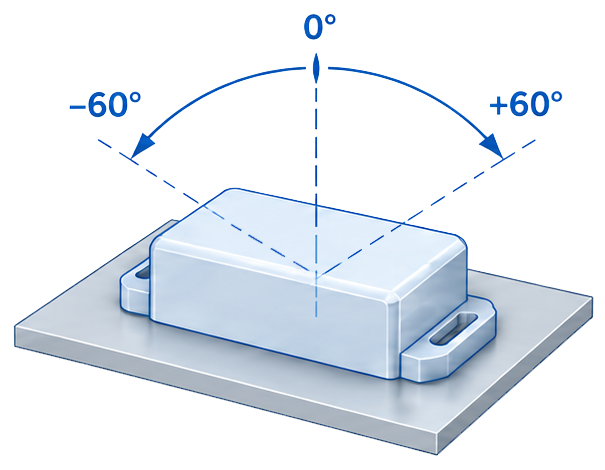

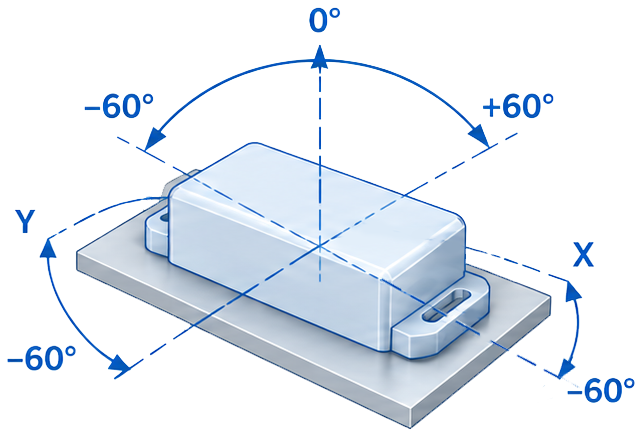

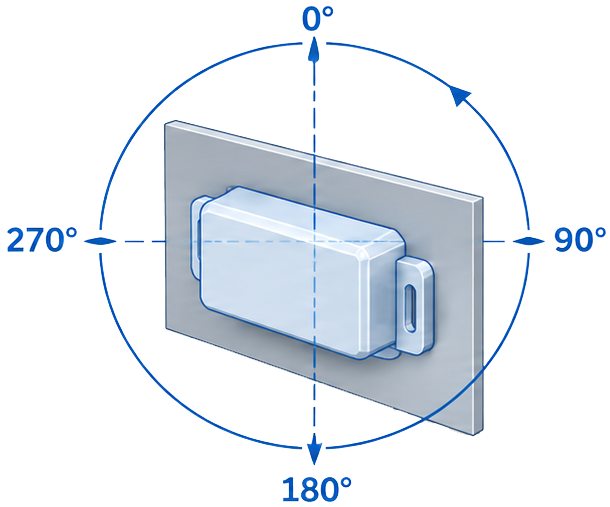

Tolleranza di montaggio
Per avere la misura di 0° (corrispondente a 5Vcc o 120mA di uscita) i trasduttori IM60 e IM360 devono esser montati con asse a 0° sull'asse di riferimento
e massimo 10° di dissasamento sull'asse secondario (usare eventualmente una livella). Il trasduttore IM60-2 va montato con asse a 0° (tolleranza 0÷10°) sui due assi di riferimento.

Alimentazione 24 Vdc ±20% - max 150 mA

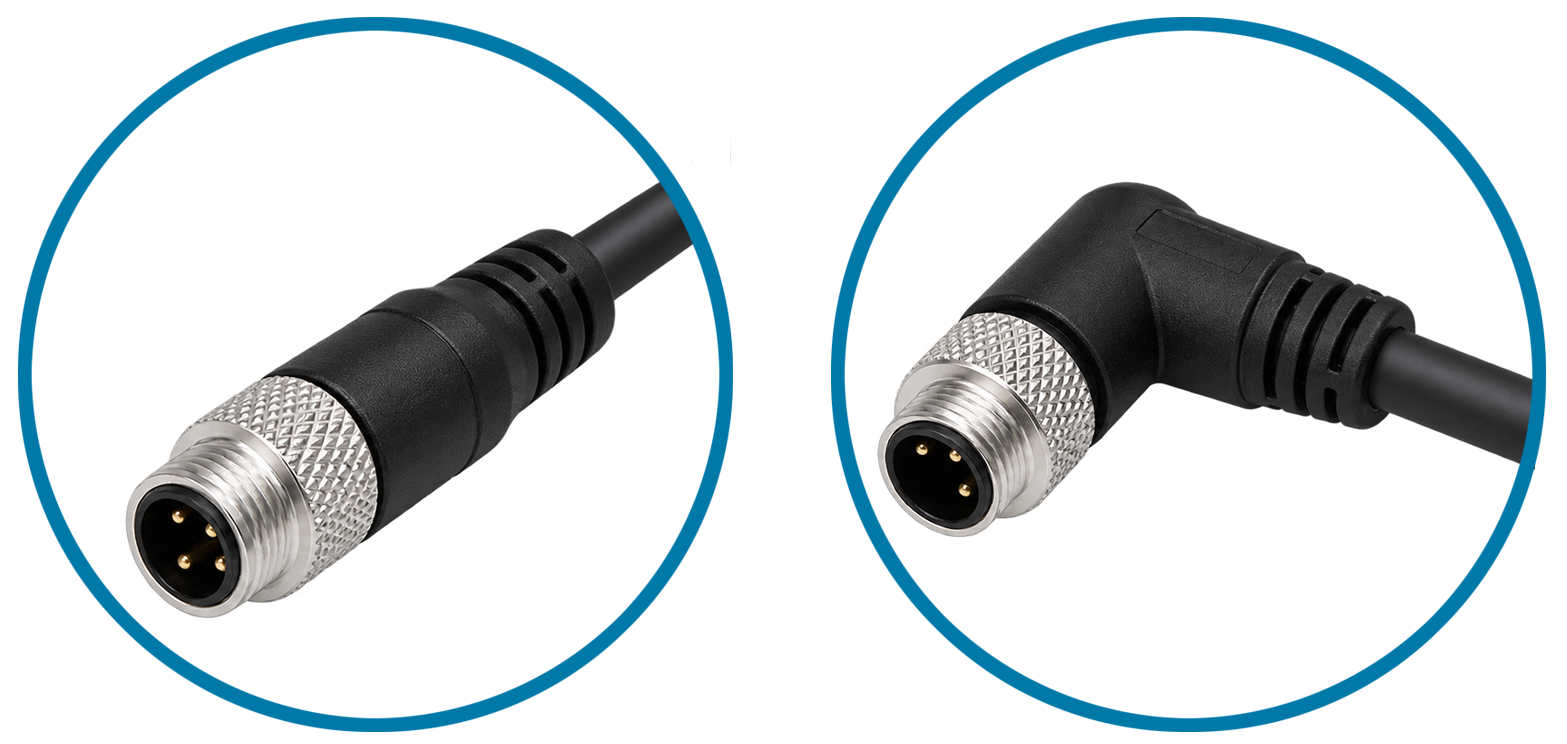

Collegamento elettrico cavo lungo 2,5,10 metri o connettore
Compatibilità elettromagnetica - EMC 2014/30/EU
Contenitore ABS
Grado di protezione IP66
IM360: Angolo di misura 0-360°
IM360: Linearità ±0,6°
IM60-2: Angolo di misura ± 60° 2 assi
IM60-2: Linearità ± 0,6°
IM60: Angolo di misura ± 60°
IM60: Linearità ±0,5° -45° ÷ +45°
±1° -60° ÷ +60°
Ripetibilità ±0,05°
Temperatura di impiego -10÷70 °C
Umidità relativa 10÷90 %
Uscita analogica 4-20mA ÷ 0-10Vcc
