RINV-OP65

Rinvio Angolare Flangiato

Il RINV-OP65 è un rinvio angolare flangiato che, abbinato ad un indicatore di posizione tipo meccanico "OP7" o ad un indicatore di posizione elettronico tipo "EP7", permette di eseguire una regolazione visualizzata, angolare o lineare, anche quando l'albero è in posizione poco agevole.

• Svariate possibilità di visualizzazione e di attacco.
• Sono realizzati nei rapporti di riduzione: 1:1
• Massima coppia in uscita 8Nm.
• Corpo in alluminio, anodizzato nero. Alberi in acciaio inox AISI 303
• Carico radiale 25 kg -  carico assiale 2,5 kg
• Peso gr. 550.



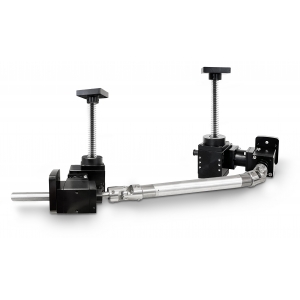

Photogallery


A.  4 fori di fissaggio Ø4,-M4
B.  Sede per linguetta 5x5
C.  N.3 M6-120°
D.  Flangia di fissaggio OP7- EP7
E.  Albero cavo Ø14x16

ESEMPI DI POSIZIONI DI MONTAGGIO



Il RINV-OP viene fornito standard come da disegno d'ingombro.
Per cambiare la posizione di montaggio della flangia OP, svitare le due viti di fissaggio, ruotare la flangia nella posizione desiderata e fissare le due viti.
Per fissare il lato macchina, inserire l'albero Ø14 nell'albero cavo del RINV-OP e bloccare con i grani di fissaggio M6 o con la sede per linguetta.

Con la flangia di blocco albero posta dietro l’indicatore di posizione in un insieme compatto, si ottiene un bloccaggio sicuro dell’albero di comando. L’elemento di bloccaggio è in alluminio:
• foro ø8, ø10 e ø12 per OP2
• foro ø14 e ø10 mm per OP3
• foro ø20 e ø14 mm per OP6, OP7
• foro ø25mm per OP6F25, OP7F25
• foro ø20mm per OP5
• foro ø20, ø25mm per OP9 Altri fori con bussola di riduzione.
Maniglia in posizione a o b. E’ disponibile la flangia in acciaio inox nel modello FL-B OP3, foro ø14.

Materiale termoplastico, boccola in acciaio.

Materiale termoplastico, boccola in acciaio.

L’indicatore di posizione elettronico EP7, alimentato con batteria interna, integra nello stesso contenitore il trasduttore di posizione e l’unità di visualizzazione costituendo un dispositivo utilizzato per la misura di spostamenti lineari o angolari compatto, facile da montare, applicabile a svariate tipologie di macchine industriali (packaging, lavorazione del legno, alluminio, lamiera ecc.).
Il display ha cinque cifre più segno (scala di lettura -99999 +99999) con cifre di altezza 7,5 mm che consentono un’ottima leggibilità anche a distanza.
Con tre tasti sul frontale è possibile programmare:

• il valore da visualizzare sul display per ogni giro di albero cavo
• la direzione di conteggio
• il numero di cifre decimali da visualizzare
• reset/preset della quota
• quota assoluta/relativa
• conversione mm/pollici e scala di lettura in gradi.

Sono inoltre disponibili 3 origini distinte per la correzione della quota quando si utilizzano utensili diversi e la funzione di offset per la compensazione dell'usura utensile. Sul display sono visualizzate con appositi simboli tutte le funzioni abilitate. L’elettronica é alloggiata in un elegante e robusto contenitore in materiale plastico antiurto autoestinguente. L’albero di comando è in acciaio inox. L’alimentazione è interna a batteria con pila in formato ½ AA da 3,6V della durata di circa 4 anni. L’indicazione di batteria appare quando è necessaria la sostituzione della batteria, tale sostituzione viene effettuata con facilità senza perdita della quota e dei parametri di configurazione, in condizione di albero fermo.

È un indicatore digitale a 5 cifre per la regolazione e la lettura diretta di uno spostamento (o di un angolo) ottenuta mediante la rotazione di un albero di comando. E’ intercambiabile con l’indicatore OP6 ma di forma più piccola e compatta.
L’altezza totale dell’indicatore OP7 con la flangia distanziale o il blocco albero è uguale a quella dell’OP6. L’accoppiamento dei numeri con giunto in gomma permette, specie nei rapporti alti, maggiore scorrevolezza e velocità di manovra.

• Cassa in policarbonato autoestinguente. Protezione IP64. Temperatura max. 80°C.
• Lettura con vista inclinata 18° o frontale. Lente per migliorare la visibilità: altezza cifre mm 7.
• Contatore a cinque cifre (standard cifra rossa per indicare i decimi; a richiesta 2 cifre rosse per i centesimi o 5 rulli neri) e rullo con divisione centesimale. Lettura fino a 99999.
• A richiesta misure in pollici, rapporti speciali.
• Foro standard nell’albero Ø20 (OP7) o ø25 (OP7F25). Altri fori minori con bussola di riduzione.
• A richiesta piolino di fermo (c) Ø 10,5/12 mm.
• Versione IN con parti metalliche inox.
• Colori: arancio RAL 2004, nero RAL 9005, rosso RAL3000, grigio RAL 7004.
• Accessori disponibili: flangia di blocco, flangia distanziale in policarbonato, pomello di manovra in alluminio anodizzato.

Accesso Area Riservata

Password dimenticata?


Richiedi l'accesso




*Campi necessari

                RAFFIGURAZIONE DEI RAPPORTI DI RIDUZIONE E MOLTIPLICA




                                              CARICHI RADIALI E ASSIALI

I carichi sono originati dagli organi collegati al rinvio e hanno svariate cause quali tiri cinghia, accelerazioni e decelerazioni, disallineamenti della struttura, vibrazioni, urti, etc.
I carichi agenti sugli alberi possono essere di due tipi:
radiali ‹Fr› (forza radiale) ed assiali ‹Fa› (forza assiale) in riferimento all’asse dell’albero stesso; il carico assiale può essere in trazione o compressione (da indicare in fase d’ordine).

                 Fr = carico radiale

è il carico che agisce in direzione perpendicolare all'albero/asse

                                                    Fa =  carico assiale

 è il carico che agisce in direzione dell'albero asse


                                        CALCOLO DELLA DURATA DEL RINVIO

DURATA TEORICA PREVISTA* = 10.000H X FU

         COPPIA CONSIGLIATA (NM)
FU = ------------------------------
         COPPIA APPLICATA (NM)**

* La durata di 10.000h è intesa alle seguenti condizioni di funzionamento:

• Coppia applicata = coppia consigliata (vedi tabelle)
• Massimo 8 ore al giorno
• Temperatura di lavoro 20°
• Assenza di urti

** Coppia di uscita effettivamente applicata
*** Coppia massima applicabile

"Per l’identificazione del rinvio più adatto alle proprie esigenze, verificare i valori riportati in tabella, qualora i carichi e rendimenti reali siano molto vicini ai valori tabellari contattare l’ufficio tecnico".

Coppia in uscita con rapporto 1:1

  Coppia massima
  Coppia consigliata

Coppia max*** (Nm)
12
10,2
9
8
6,8
5,5
Coppia consigliata (Nm)
8
6,8
5,8
4,9
4,1
3,5
RPM
50
100
200
400
800
1400

                                                                                                  Rendimento = 90%

Coppia in uscita con rapporto 1:2

  Coppia massima
  Coppia consigliata



Coppia max*** (Nm)
8,9
7,5
6,7
5,9
5
4,1
Coppia consigliata (Nm)
5,5
4,7
4,1
3,7
3,1
2,5
RPM
50
100
200
400
800
1400

                                                                                                   Rendimento = 90%
