F7

Visualizzatore multifunzione, alimentato a batteria

Lo strumento F7 è un visualizzatore di quote con sensore di posizione integrato o esterno da abbinare alla banda magnetica P50 o anello magnetico AM e realizza un sistema completo per la misura di spostamenti lineari.
E’ possibile programmare: senso di conteggio, posizione del punto decimale, unità di misura (mm o pollici, gradi), quota assoluta o relativa, reset/preset La quota visualizzata può essere corretta da un fattore moltiplicativo programmabile, con valori compresi fra 0,0001 e 99999. L’elettronica é alloggiata in un elegante e robusto contenitore in materiale plastico antiurto autoestinguente.
Sono disponibili due versioni:

F7-E con trasduttore esterno fornito già cablato e non scollegabile dal visualizzatore
F7-I con trasduttore interno

Il fissaggio è semplice e rapido senza incasso sfruttando i due fori filettati posti sul retro del contenitore oppure, in alternativa, mediante il supporto a mensola "SM", flangiato "SF" o a snodo "SN", forniti su richiesta come accessori (vedi "Accessori"). L’alimentazione è interna a batteria con una pila formato ½ AA da 3,6V della durata di circa 4 anni. L’indicazione di batteria scarica appare quando è necessaria la sostituzione della batteria, tale sostituzione viene effettuata con facilità senza perdita della quota e dei parametri di configurazione, in condizione di sensore fermo.

VISTA F7-I

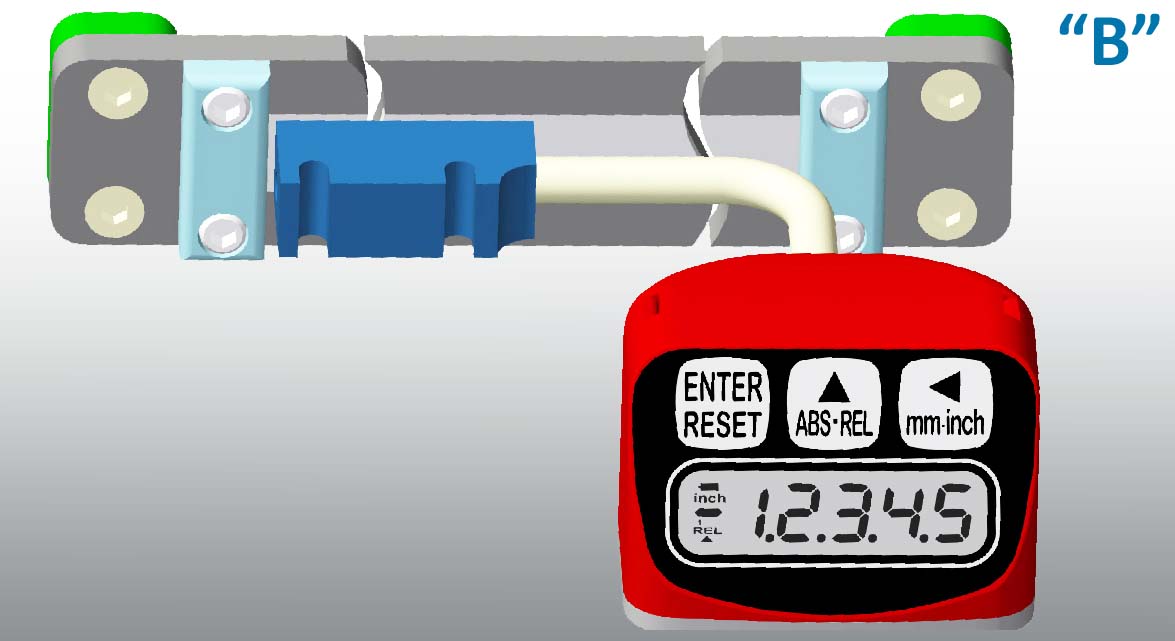

VISTA F7-E




Photogallery

F7-I

1. Sensore di lettura
2. Display inclinato 18°
3. N°2 fori M3 di fissaggio
4. Vano batteria
5. Display altezza cifre 7,5mm
6. Tastiera di selezione
------------------------------------------------------------------------------
F7-E


1. Display inclinato 18°
2. Vano batteria
3. N°2 fori M3 di fissaggio
4. Display altezza cifre 7,5mm
5. Tastiera di selezione

SENSORE MT

1.
Sensore di lettura

ANELLO MAGNETICO AM

SENSORE SM12

1. Sensore di lettura
2. Chiave 14
3. Fresatura per direzionare il sensore
4. Controdado di regolazione
5. Esagono
6. Filetto

Alimentazione Batteria formato 1/2AA, tensione 3,6V (litio-cloruro di tionile)
Cavo sensore solo per F7-E: fornito già cablato e non scollegabile dal visualizzatore
Lg. 0,5 - 1 - 3 - 5m
Compatibilità elettromagnetica - EMC 2014/30/EU
Contenitore sensore solo per F7-E: alluminio anodizzato nero
Display LCD altezza cifre 7,5 mm
Distanza sensore/banda Max. 1 mm
Durata Batteria 4 anni
Funzioni Disponibili Reset/preset,
quota assoluta/incrementale, mm/pollici/gradi, 3 origini
Protezione Visualizzatore: IP54; sensore: IP67
Risoluzione 0,1 mm
Scala di Lettura -99999; 99999
Tastiera 3 tasti per programmazione e attivazione funzioni
Temperatura di impiego 0-50°C
Umidità relativa 35-85%
Velocità massima 2,5 m/s

SUPPORTO FLANGIATO SF
Supporto in policarbonato lucido color antracite, ideale per montaggio frontale.


1. Fori Ø3,1 di fissaggio lato macchina
2. Incasso per vite a brugola M3
----------------------------------------------------------------------------
SUPPORTO A MENSOLA SM
Supporto in policarbonato lucido color antracite ideale per montaggio ortogonale.



1. Tagli per viti a brugola M3 lato macchina
----------------------------------------------------------------------------
SUPPORTO SNODATO SN
Supporto con staffa in policarbonato lucido color antracite, snodo in alluminio anodizzato nero e acciaio zincato, permette di orientare la vista in svariate posizioni.



1. Vite di blocco regolazione angolare
2. Foro M6 di fissaggio
3. Supporto in alluminio anodizzato
4. Staffa in policarbonato
----------------------------------------------------------------------------
SUPPORTO MODULARE PER BANDA MAGNETICA SB
Supporto modulare in alluminio anodizzato per banda magnetica P25/10 e P50/10, fornibile standard in moduli da 500mm; a richiesta è possibile effettuare tagli su misura.





I trasduttori MT, MTV, MTP, la banda magnetica P50/10, gli anelli magnetici AM14 o AM20 costituiscono un efficace sistema di misura incrementale lineare ed angolare senza contatto. La capacità di misura su distanze anche elevate, la semplicità di montaggio, l'assenza di parti a contatto/sfregamento, l'impermeabilità del trasduttore e l'insensibilità all'acqua, olio, polvere, trucioli, rende questo sistema adatto a numerose applicazioni in ambito industriale: macchine utensili, macchine automatiche, macchine per la lavorazione del legno, marmo, vetro, profilati, lamiera, ecc.
Il trasduttore di misura integra nello stesso dispositivo il sensore sensibile al campo magnetico, il circuito elettronico di conversione dei segnali e lo stadio di uscita. Il sensore scorrendo sulla banda magnetica o sul disco magnetico genera un segnale che, opportunamente amplificato ed elaborato, viene convertito in un segnale di posizione incrementale, atto all'interfacciamento con visualizzatori, posizionatori, PLC, CNC, ecc.
Il contenitore è in tecnopolimero antiurto autoestinguente grigio per i modelli MT (montaggio orizzontale) e MTV (montaggio verticale), in alluminio per il modello MTP (montaggio orizzontale).
● Banda magnetica P50/10: è costituita da un nastro in plastoferrite magnetizzato con poli magnetici alternati di passo 5 mm, supportato da una banda di acciaio inossidabile. Come protezione meccanica del nastro in plastoferrite viene fornita una banda di acciaio inossidabile.
● Anelli magnetici AM14 con foro ø14, AM20 con foro ø20. Supportati da un anello in alluminio.
