SEM

Controlli di livello ad elica per materiali in polvere o grani

I segnalatori ad elica SEM vengono utilizzati per il controllo del livello in serbatoi contenenti materiali in polvere o granulari.
Il funzionamento è molto semplice: un motorino sincrono che ruota a bassa velocità aziona un’elica posta all’interno del serbatoio da controllare.
La presenza di materiale attorno all’elica ne frena la rotazione provocando lo scambio dei contatti di comando; un secondo microinterruttore provoca il distacco della tensione di alimentazione del motore. L’apertura o la chiusura del circuito elettrico determina il comando di un segnale acustico o visivo, oppure il carico del silo, la fermata di trasportatori, coclee, etc.
➤ Versione: SEM 24VCC/S con scheda inverter utilizza un motore sincrono in corrente alternate (senza spazzole) pilotato da una scheda elettronica integrata nel contenitore del segnalatore, che converte la tensione da continua ad alternate. L'impiego di un motore senza spazzole risolve il tipico problema dei motori a corrente continua che presentano durata di vita limitata a causa dall'usura spazzole.
Caratteristiche generali:
• Custodia in fusione di alluminio: esecuzione stagna per un funzionamento anche all'aperto.
• Protezione accurata contro l'ingresso di polveri provenienti dal serbatoio
• Lʼalbero é in acciaio inox, montato su cuscinetti a sfere a tenuta stagna.
• Lʼelica é in alluminio o a richiesta in acciaio inox.
• Il montaggio a mezzo flangia con 6 fori, o a richiesta con mozzo filettato 1”1/2 pollice GAS.
• Lʼasta (con albero portelica) lunga cm 15-30-50-70-100 nelle esecuzioni standard.




Photogallery


1. 2 Pressacavi PG9
2. Mozzo 1"1/2 gas
3. Asta
4. Elica
5. Flangia di montaggio




















MONTAGGIO

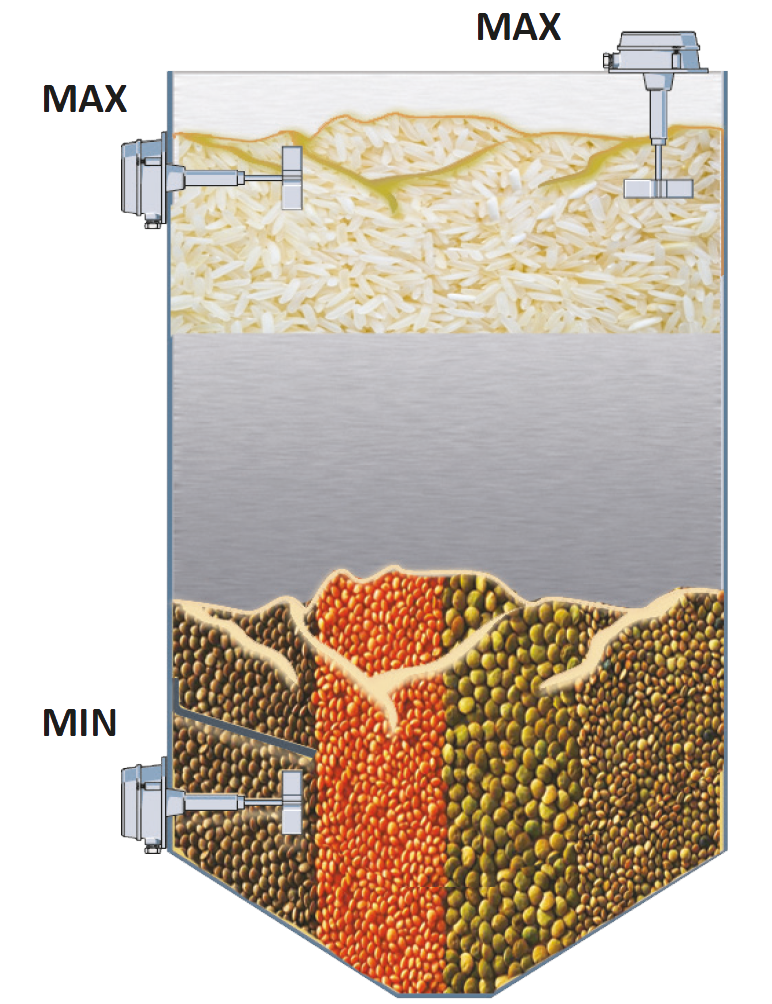

L’apparecchio viene applicato sulla parete esterna del contenitore lateralmente o in testa, mediante la flangia a 6 fori o utilizzando il mozzo filettato 1”1/2 pollice Gas. Il materiale deve potersi muovere liberamente attorno all’elica, che non deve essere investita dal getto diretto del materiale: predisporre eventuali deflettori quando il peso sull’elica sia elevato (materiale ad alto peso specifico o soggetto a movimenti in blocco).


-----------------------------------------------------------------------
VISTA DELLA MORSETTIERA

1. Vite di regolazione della forza di pressione della molla sul motore

Assorbimento 3 VA
Bassa tensione - LVD 2014/35/UE
Compatibilità elettromagnetica - EMC 2014/30/EU
Contatti elettrici 6A 250Vac - 3A 250Vdc
Contenitore Alluminio
Grado di protezione IP 65
Lunghezza asta 15-30-50-70-100 cm
Temperatura di funzionamento -10° +60°C
Tensione di alimentazione 24 - 115 - 230Vca ±10% 50/60Hz - 24Vdc ±10%
Versione Atex 2014/34/UE
